Rėmelio atnaujinimo rinkinys Thermal Grizzly TG-CSF-AM5 aliumininis juodas

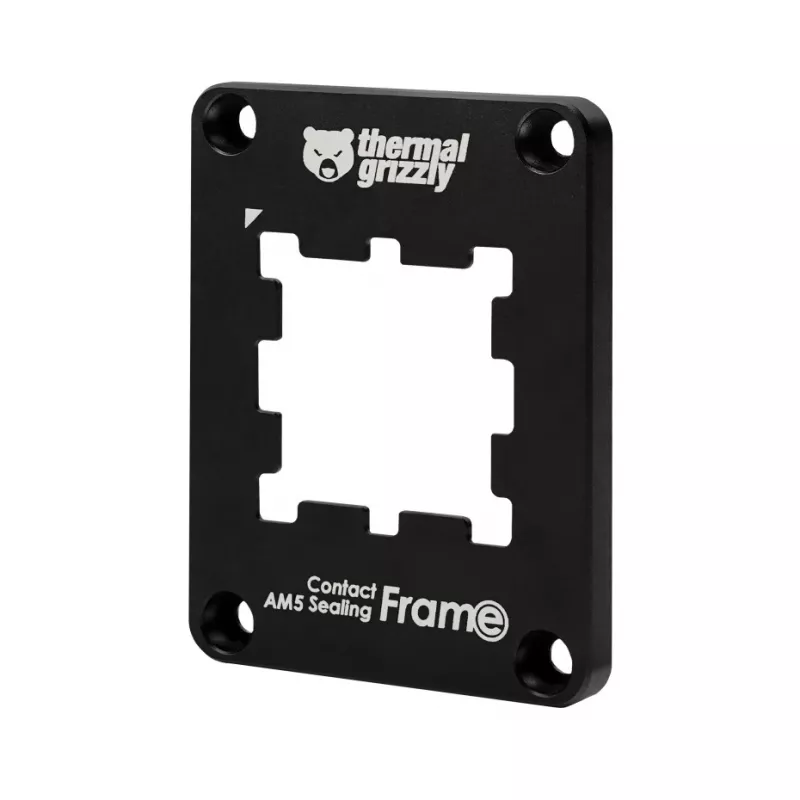

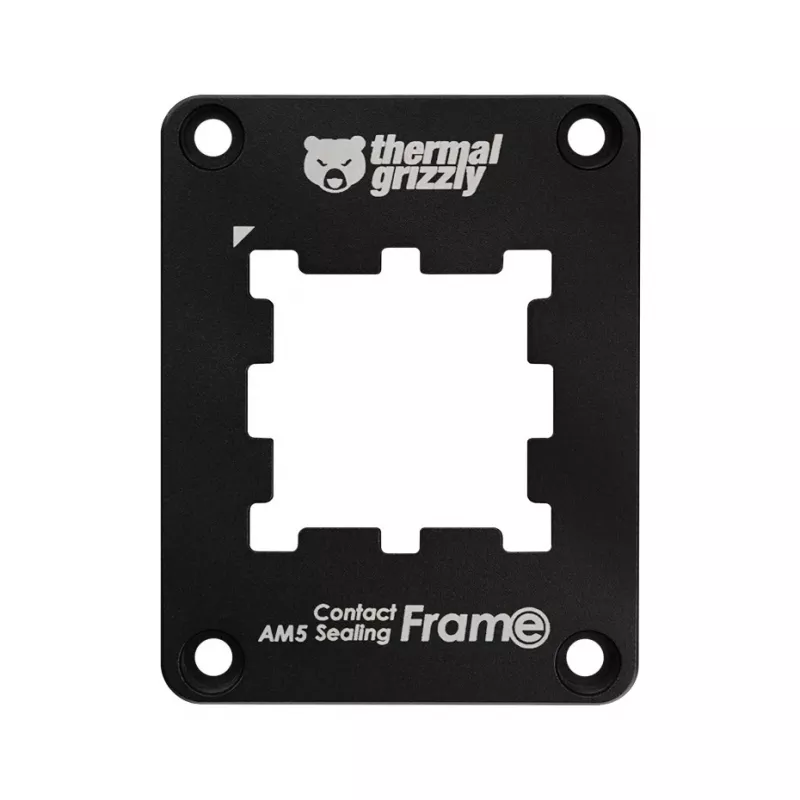

„Thermal Grizzly TG-CSF-AM5 Aluminium Juoda“ yra kombinuotas kontaktinis rėmelis ir procesoriaus apsauga, skirta AMD Ryzen 7000 serijos procesoriams. Pagamintas iš anoduoto aliuminio, rėmelis pakeičia standartinį SAM (statinį išlygiavimo mechanizmą) pagrindinėje plokštėje ir apgaubia procesoriaus šilumos sklaidytuvą. Komplekte yra pasirenkamas silikoninio putplasčio įdėklas, skirtas apsaugoti atvirus spausdintinės plokštės komponentus ir užsandarinti tarpą tarp šilumos sklaidytuvo ir aliuminio rėmelio.

Privalumai

Tiksliai frezuotas vidinis kontūras užtikrina daugybę sąlyčio taškų su šilumos sklaidytuvu, todėl kontaktinis slėgis pasiskirsto tolygiau nei naudojant standartinį SAM ir padeda užtikrinti vienodą procesoriaus padėtį ant lizdo kontaktų. Aliuminio konstrukcija suteikia standumo ir ilgaamžiškumo, o pridedamas silikoninis putplastis neleidžia terminei pastai ar skystajam metalui pasiekti neapsaugotų procesoriaus komponentų, kai jie prispaudžiami prie spausdintinės plokštės. Putplastis yra pasirenkamas naudojant standartinę terminę pastą ir privalomas naudojant skystąjį metalą. Rėmelis tiekiamas su keturiais tvirtinimo varžtais ir turi žymas, užtikrinančias teisingą orientaciją montavimo metu.

Tinka

• AMD Ryzen 7000 serijos staliniams procesoriams (AM5 platforma)
• Vartotojams, keičiantiems pagrindinės plokštės numatytąjį SAM, siekiant pagerinti slėgio pasiskirstymą
• Sistemoms, kuriose naudojamas skystasis metalas ir reikalinga spausdintinės plokštės apsauga

Pagrindinės specifikacijos

• Modelis: Thermal Grizzly TG-CSF-AM5
• Medžiaga: Anoduotas aliuminis
• Spalva: Juoda

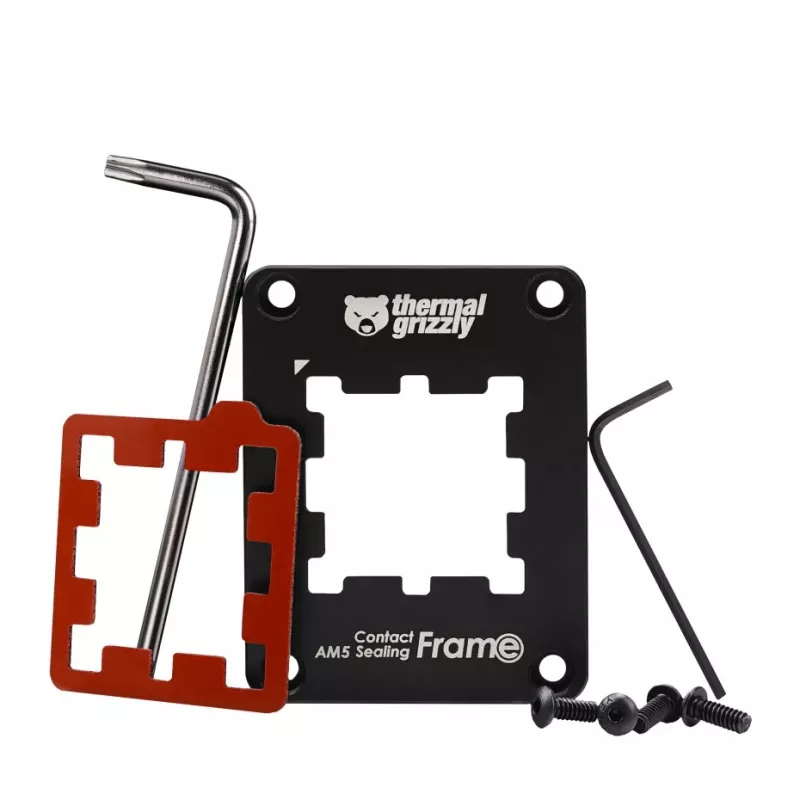

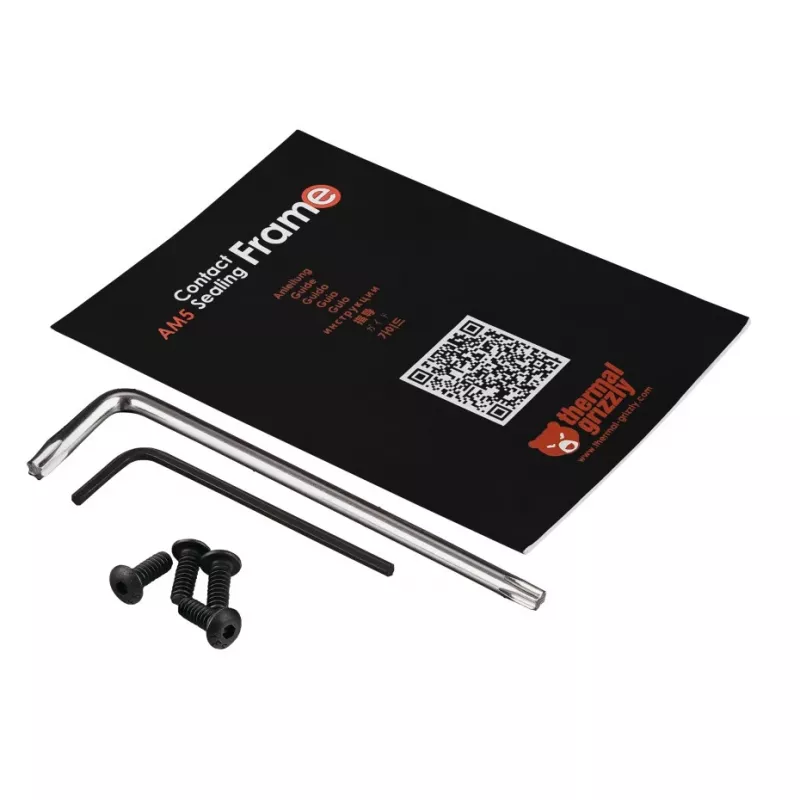

• Sudėtyje: Silikoninio putplasčio įdėklas ir keturi tvirtinimo varžtai
• Suderinamumas: AM5 lizdas, suderinamas su Thermal Grizzly AM5 galinėmis plokštėmis

Kaip naudoti

Uždėkite aliuminio rėmelį ant procesoriaus srities, sulygiuodami viršutinę žymą su iškilimu šiauriniame lizdo krašte; orientacija leidžia montuoti tik viena kryptimi. Jei naudojate silikoninio putplasčio įdėklą, įstatykite jį ant procesoriaus spausdintinės plokštės po rėmeliu taip, kad pritvirtinus rėmelį ir priveržus pridedamais varžtais, putplastis būtų prispaustas ir sudarytų sandariklį tarp šilumos sklaidytuvo ir rėmelio. Užtepkite terminės pastos ar skystojo metalo ant šilumos sklaidytuvo pagal šiluminio junginio gamintojo instrukcijas. Atkreipkite dėmesį, kad putplasčio įdėklas yra pasirenkamas naudojant standartinę terminę pastą, tačiau būtinas naudojant skystąjį metalą.

Rekomendacijos

Rėmelį montuokite tik su lizdui suderinama galine plokšte ir pridedamais varžtais; visada laikykitės procesoriaus ir terminės pastos / skystojo metalo gamintojų nurodymų, kad išvengtumėte procesoriaus ir pagrindinės plokštės pažeidimų.
