Stovo maitinimo skirstytuvas APC NetShelter Advanced Switched 3 fazių 43,5 kW (400V 63A) arba 34,6 kW (415V 60A), 42 lizdai, IEC 60309 įvestis

APC NetShelter Rack PDU Advanced yra perjungiamas stovo maitinimo skirstytuvas, sukurtas patikimam maitinimo tiekimui ir stebėjimui serverių bei tinklo stovuose. Jis palaiko didelio tankio diegimus su 42 lizdais 0U formos faktoriuje ir 4 viename kombinuotus IEC lizdus (C13, C19, C15, C21), kad būtų lankstus kabelių prijungimas. Įrenginys siūlo PDU lygio matavimą 1 % tikslumu, vietinį spalvotą LCD ekraną ir nuotolinį stebėjimą per Gigabit Ethernet. Dvigubi tinklo prievadai palaiko nuoseklųjį jungimą ir tinklo pertekliškumą, o Live Swap tinklo valdymo kortelę galima pakeisti neišjungiant prijungtos įrangos. PDU yra pritaikytas veikti iki 60 °C temperatūroje ir sertifikuotas pasauliniam diegimui.

Privalumai

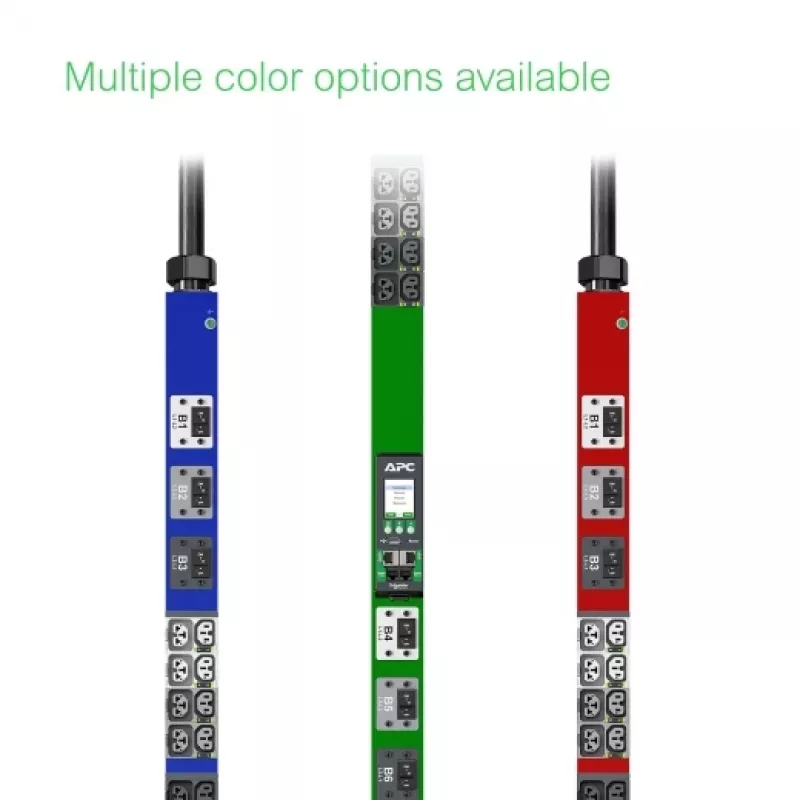

Suteikia didelį lizdų tankį ir lankstų lizdų suderinamumą įvairiems kabelių tipams, leidžiant efektyviai išnaudoti stovo erdvę. Tikslus galios matavimas (1 %) palaiko atsiskaitymą, pajėgumo planavimą ir slenksčių aliarmus. Kintamo fazių grupavimo lizdai ir spalvomis pažymėti lizdai supaprastina apkrovos balansavimą ir kabelių tvarkymą. Dvigubi Ethernet prievadai ir galios dalijimasis leidžia tęsti NMC veikimą, jei PDU praranda kintamosios srovės maitinimą, o Live Swap NMC sumažina prastovą atliekant techninę priežiūrą. Veikimas iki 60 °C ir pasauliniai sertifikatai (UL/CE/CSA) leidžia diegti įvairiose duomenų centrų aplinkose.

Tinka

• Didelio tankio serverių ir tinklo stovų diegimams
• Duomenų centrams, kuriems reikalingas tikslus galios matavimas ir atsiskaitymas
• Aplinkoms, kuriose reikia nuotolinio lizdų perjungimo ir stebėjimo
• Stovams, naudojantiems mišrius IEC maitinimo kabelius ir kombinuotus lizdus
• Įrenginiams, kuriems reikalingas tinklo pertekliškumas arba PDU nuoseklusis jungimas

Pagrindinės specifikacijos

• Modelis: APC NetShelter Rack PDU Advanced, APDU10450SW
• Tipas: perjungiamas stovo PDU, 0U (vertikalus montavimas)
• Faziškumas: 3 fazių (kintamas fazių grupavimas)
• Galios pajėgumas: iki 43,5 kW (400 V, 63 A) arba 34,6 kW (415 V, 60 A) priklausomai nuo konfigūracijos
• Nominali įėjimo įtampa: 200–240 V; dažnis: 50–60 Hz
• Maksimali srovė: 60 A

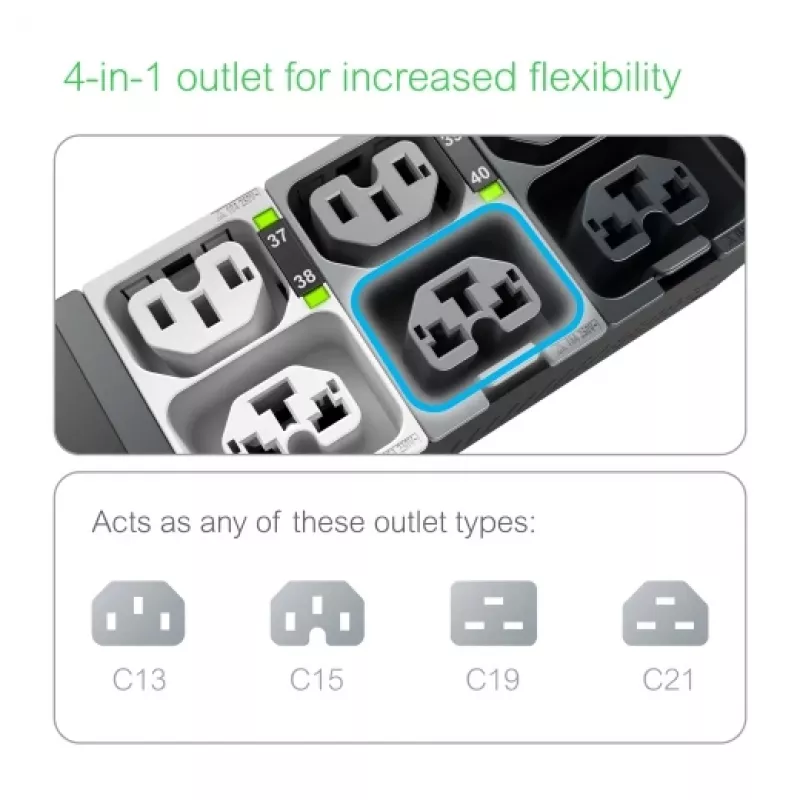

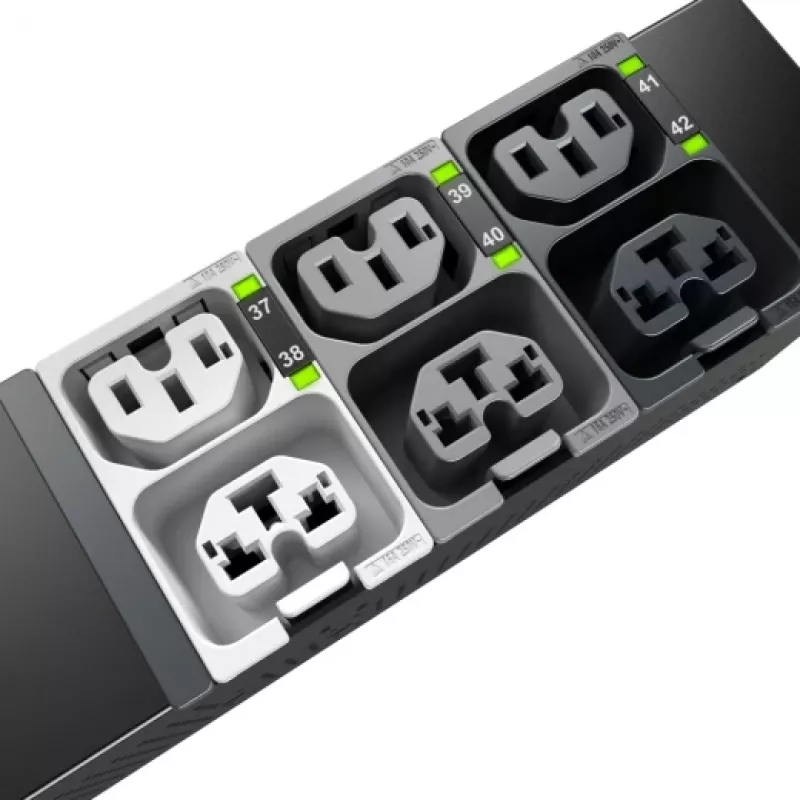

• Lizdai: 42 lizdai (maksimalus lizdų tankis pažymėtas; kai kurios SKU apima 40, 42 arba 48); 4 viename IEC kombinuoti lizdai (C13, C15, C19, C21)
• Įvesties jungtis: IEC 60309
• Matavimo tikslumas: 1 %

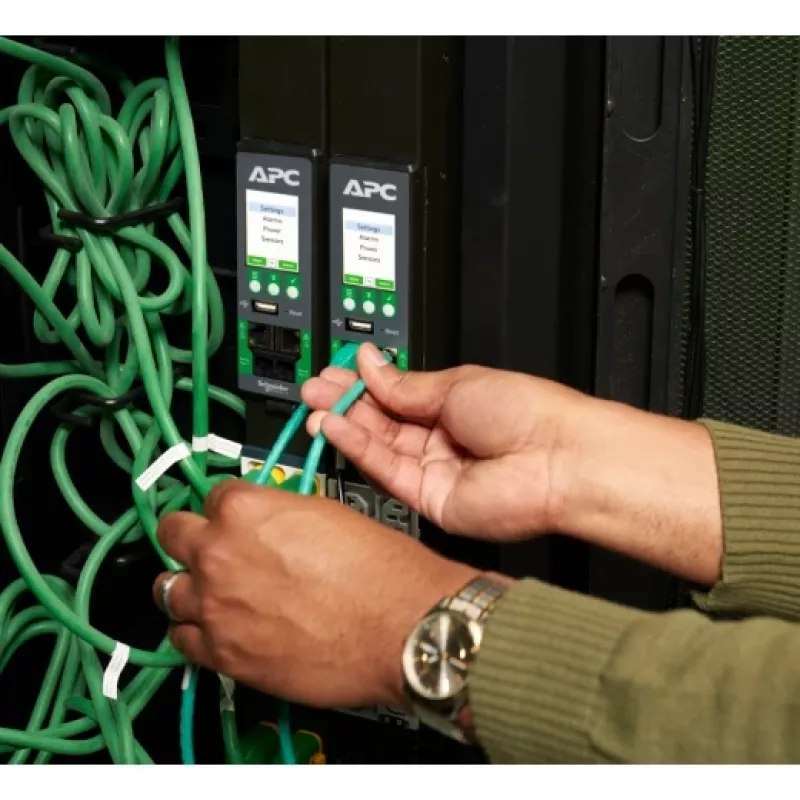

• Tinklas: Gigabit Ethernet + antrinis 10/100 Ethernet prievadas (dvigubi prievadai nuosekliam jungimui / pertekliškumui)

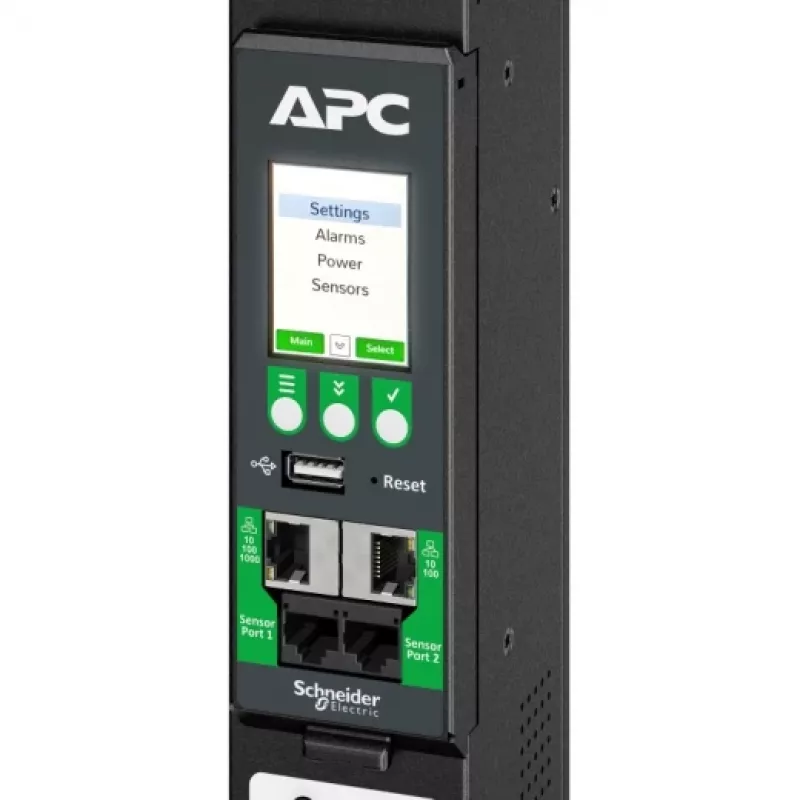

• Ekranas: spalvotas LCD
• Aplinkos: du jutiklių prievadai (papildomi jutikliai parduodami atskirai)
• Darbo temperatūra: iki 60 °C (140 °F) esant pilnai apkrovai
• Sertifikatai: UL, CE, CSA (pvz., UL 62368-1, CSA C22.2 No 62368-1, FCC part 15)
• Matmenys (apytiksliai): plotis 56 mm, gylis 75 mm, aukštis 1826 mm
• MPN: APDU10450SW; EAN: 0731304439110

Kaip naudoti

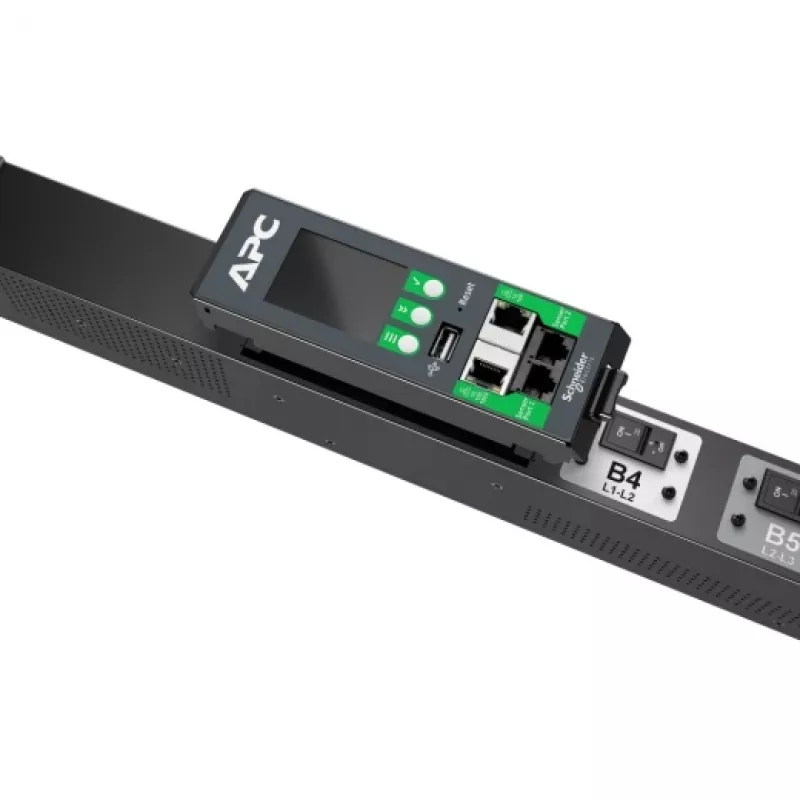

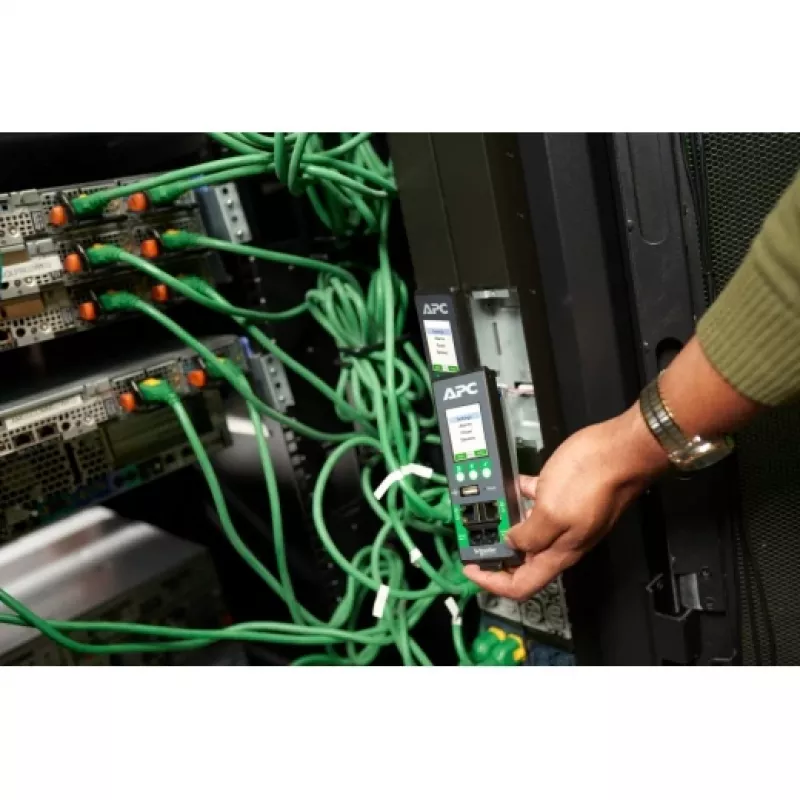

Sumontuokite PDU vertikaliai stove (0U) ir prijunkite tinkamą IEC 60309 įvesties kištuką prie maitinimo šaltinio. Prijunkite įrangos maitinimo kabelius į 4 viename kombinuotus lizdus pagal įrenginio įvesties tipą. Naudokite vietinį spalvotą LCD, kad gautumėte neatidėliotinus galios rodmenis ir būseną, arba prijunkite PDU prie tinklo per Gigabit Ethernet prievadą, kad būtų galima nuotoliniu būdu stebėti, perjungti lizdus ir matuoti. Norėdami nuosekliai jungti PDU, naudokite antrinį Ethernet prievadą, kaip nurodyta diegimo vadove. Jei reikia, pakeiskite tinklo valdymo kortelę, kai PDU ir prijungta įranga yra maitinama, naudodami Live Swap funkciją pagal APC aptarnavimo instrukcijas.

Rekomendacijos

Prieš montuodami patikrinkite įėjimo įtampą ir srovės pajėgumą, suplanuokite lizdų priskyrimą naudodami kintamo fazių grupavimo grupes, kad subalansuotumėte apkrovas, ir prijunkite aplinkos jutiklius, kai reikia stebėti temperatūrą ir drėgmę. Naudokite gamintojo patvirtintus maitinimo kabelius ir laikykitės vietinių elektros taisyklių. Atsiskaitymui ar pajėgumo planavimui pasikliaukite PDU 1 % matavimo tikslumu ir integruokite su stebėjimo programine įranga per NMC.
