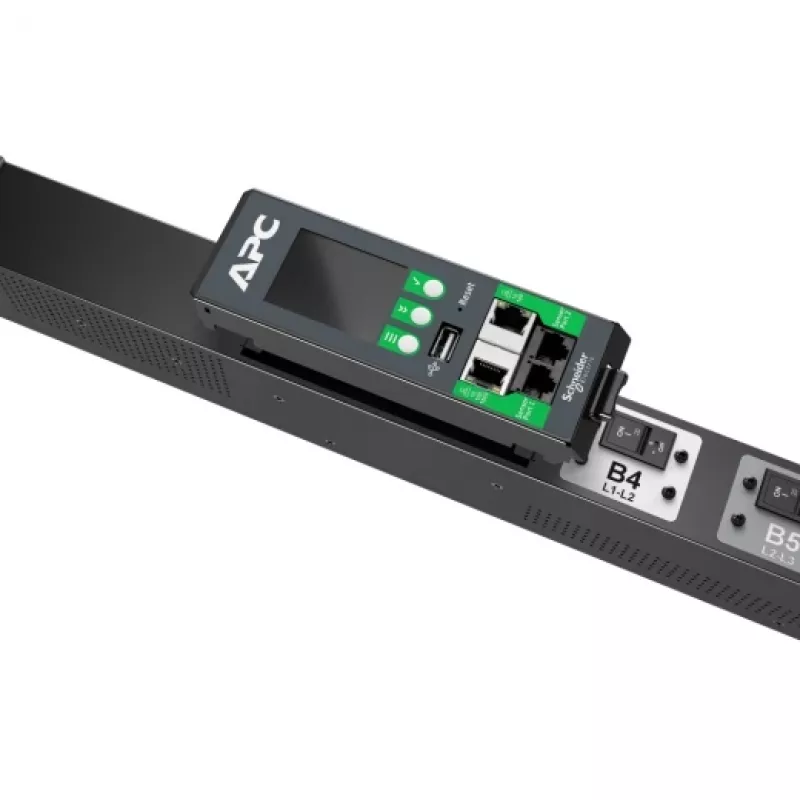

APC NetShelter Rack PDU Advanced, Metered, 3Phase, 11kW 400V 16A or 11.5kW 415V 20A, 42 Outlets, IEC309

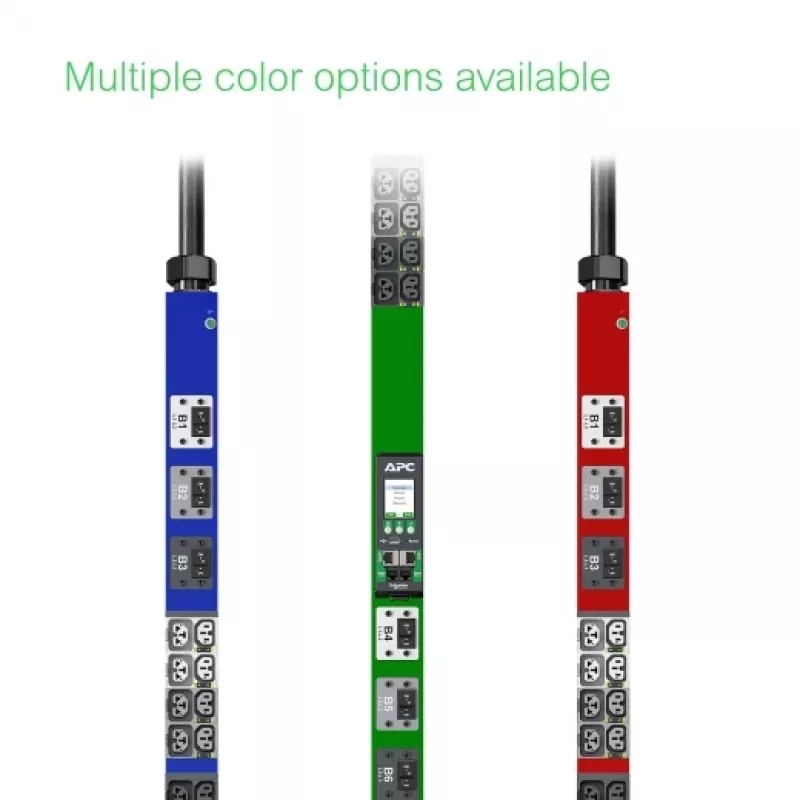

„APC NetShelter Rack PDU Advanced“ yra matuojamas trifazis maitinimo paskirstymo įrenginys, skirtas serverių ir tinklo spintoms. Jis palaiko iki 11 kW esant 400 V (11,5 kW esant 415 V) ir turi 42 kintamosios srovės lizdus kompaktiškoje 2,2U formos faktoriaus konstrukcijoje su spalvomis pažymėtais ir etiketėmis paženklintais lizdais, kad būtų paprasčiau įdiegti ir identifikuoti apkrovas.

Privalumai

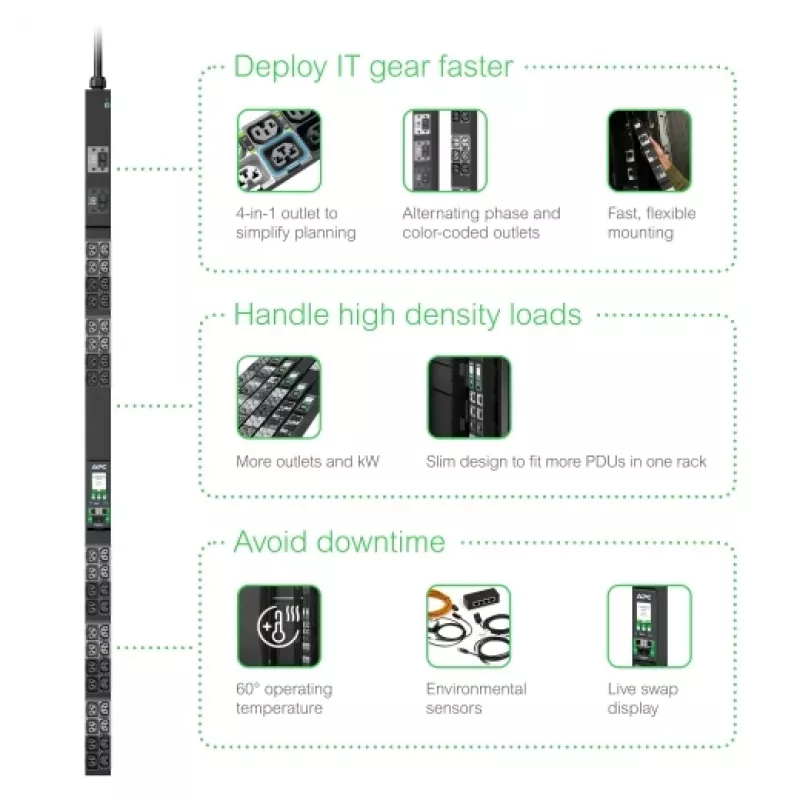

Šis PDU siūlo vieneto galios matavimą, pasiekiamą per vietinį ekraną ir nuotolinę tinklo prieigą, 1 % matavimo tikslumą patikimam atsiskaitymui ir pajėgumų planavimui bei kintamos fazės lizdų išdėstymą, kuris pagerina kabelių tvarkymą ir apkrovos balansavimą. Jame yra karšto keitimo tinklo valdymo kortelė (NMC), užtikrinanti tinklo ryšį NMC keitimo metu, du Ethernet prievadai (Gigabit + 10/100) standartizuotam ryšiui ir pakopiniam jungimui bei du aplinkos jutiklių prievadai pasirenkamam temperatūros ir drėgmės stebėjimui. Įrenginys yra įvertintas veikti pilna apkrova iki 60 °C temperatūroje ir turi UL bei CE sertifikatus, skirtus visuotiniam diegimui.

Tinka

• Duomenų centro spintų maitinimo paskirstymui serveriams ir tinklo įrangai
• Aplinkoms, kuriose reikalingas tikslus kiekvieno PDU matavimas ir atsiskaitymas
• Didelio tankio spintų diegimams, kur svarbu lizdų tankis ir kompaktiška forma

Pagrindinės specifikacijos

• Produktas: APC NetShelter Rack PDU Advanced (APDU10250ME)
• Įėjimo įtampa (nominali): 400 V (palaiko 415 V)
• Didžiausia galia: 11 kW esant 400 V (11,5 kW esant 415 V)
• Didžiausia srovė: 16 A

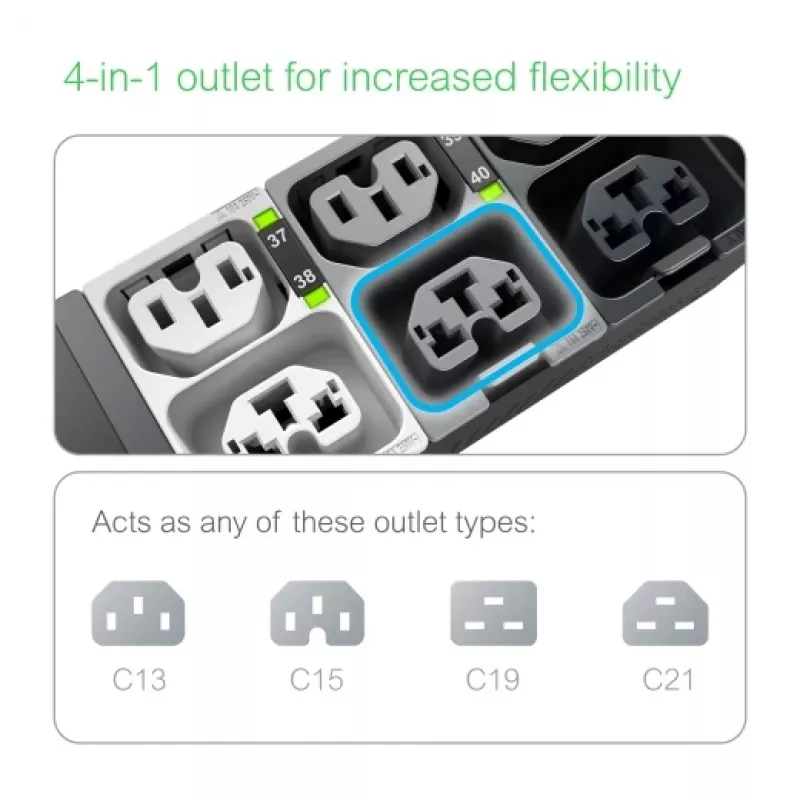

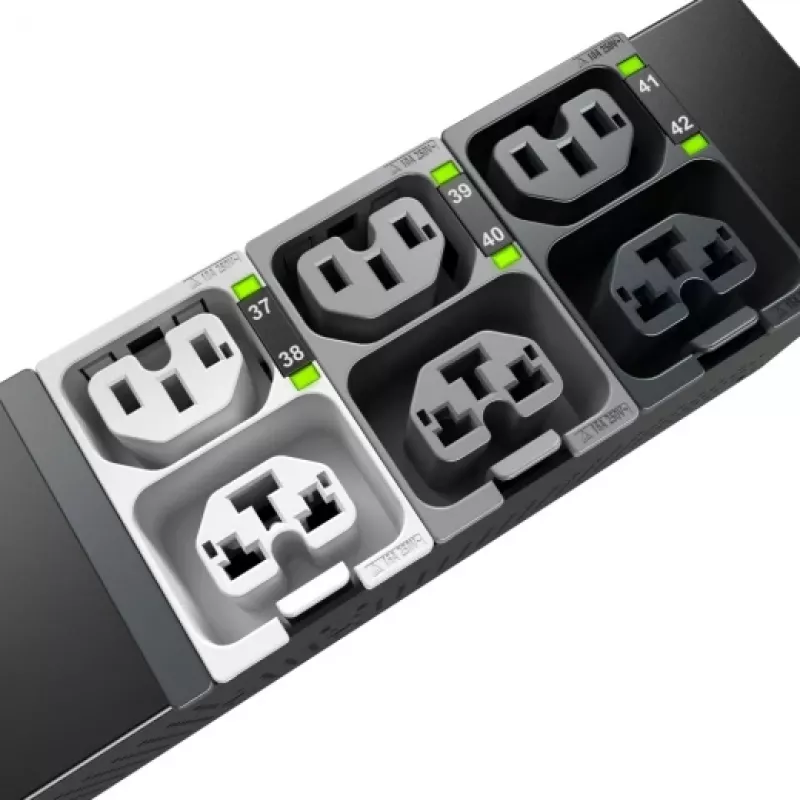

• Lizdai: 42 kintamosios srovės lizdai (4 viename derinys C13/C19/C15/C21)
• PDU tipas: Matuojamas

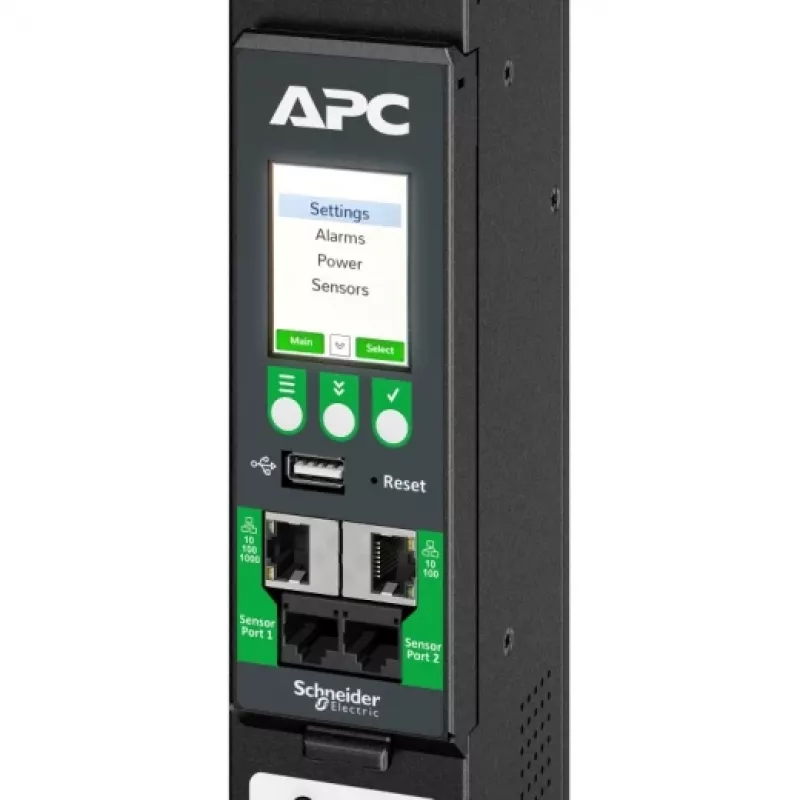

• Tinklas: Gigabit Ethernet + antrinis 10/100 Ethernet prievadas
• Aplinkos stebėjimas: 2 jutiklių prievadai (jutikliai parduodami atskirai)
• Darbinė temperatūra: įvertinta iki 60 °C esant pilnai apkrovai
• Svoris: 5,7 kg
• Sertifikatai: UL ir CE

Kaip naudoti

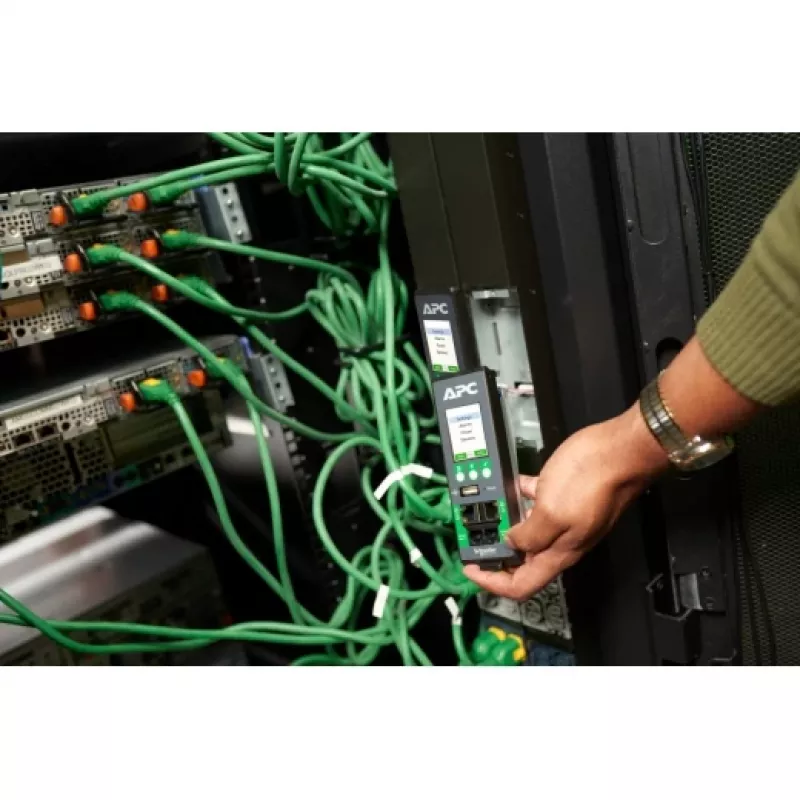

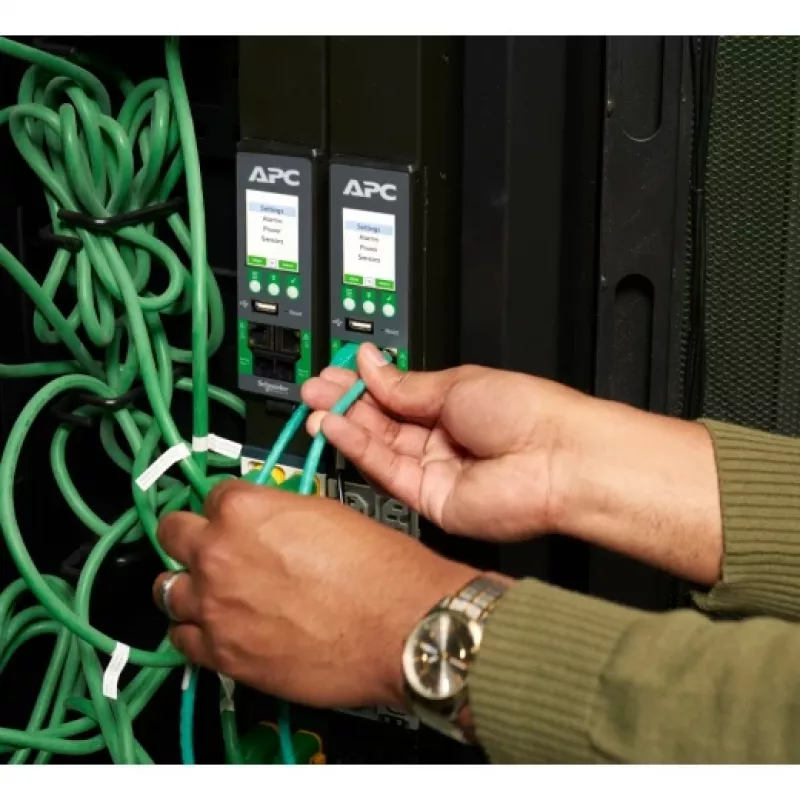

Sumontuokite PDU suderinamoje 2,2U stovo vietoje ir prijunkite įėjimą prie tinkamo trifazio 400/415 V maitinimo šaltinio, kurio srovė iki 16 A vienai fazei, kaip nurodyta. Naudokite vietinį ekraną arba tinklo valdymo kortelę matavimų, įspėjimų ir tinklo nustatymų konfigūravimui. Prijunkite įrangą prie spalvomis pažymėtų kombinuotų lizdų, stebėdami pertraukiklių ir fazių etiketes, kad apkrova būtų paskirstyta tolygiai. Jei reikia, sujunkite PDU pakopiniu būdu naudodami antrinį Ethernet prievadą ir įjunkite maitinimo dalijimąsi per tinklo nustatymus, kad NMC funkcionalumas išliktų dingus kintamajai srovei. Įdiekite pasirenkamus temperatūros ir drėgmės jutiklius į jutiklių prievadus aplinkos stebėjimui.

Rekomendacijos

Subalansuotoms apkrovoms ir geresniam kabelių tvarkymui junkite įrenginius per kintamos fazės lizdų grupes ir stebėkite kiekvieno PDU matavimus, kad išvengtumėte perkrovų; keiskite tinklo valdymo kortelę tik tada, kai įrenginys yra maitinamas, kad išlaikytumėte įrenginių veikimo laiką.
