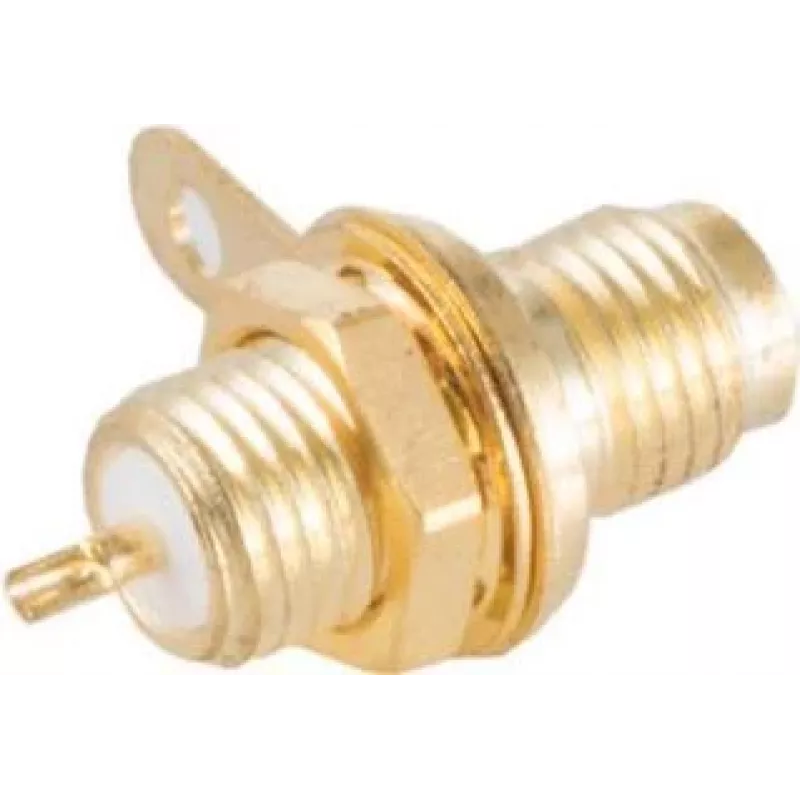

SMA vaizdo jungtis ShiverPeaks 98610 centrinis montavimas — koaksialinė jungtis vaizdo sistemoms

ShiverPeaks SMA vaizdo jungtis 98610 su centriniu montavimu yra prie skydo tvirtinama koaksialinė sąsaja, skirta užtikrinti kompaktišką, srieginę SMA jungtį RF ir vaizdo signalų nukreipimui. Ji skirta patikimam montavimui skyduose ar korpusuose ir turi auksu dengtų kontaktinių paviršių, užtikrinančių patikimą elektrinį kontaktą ir mažesnį signalo praradimą. Jungtis palaiko ryšius tarp vaizdo įrangos, testavimo prietaisų ir kabelių, kur reikalinga SMA terminuotė.

Privalumai

Ši SMA vaizdo jungtis pasižymi centrinio montavimo konstrukcija, kuri supaprastina montavimą skyduose ir korpusuose, išlaikant nedidelį profilį. Srieginė SMA mova užtikrina mechaniškai stabilų ryšį, gerai atsparų vibracijai. Auksu dengti kontaktai pagerina laidumą ir atsparumą korozijai, padėdami išsaugoti signalo vientisumą RF ir vaizdo paskirčiai. Kompaktiški jungties matmenys tinka ankštoms erdvėms ir tankiems įrangos išdėstymams.

Tinka

• Montavimui skyduose ar korpusuose vaizdo ir RF įrangoje
• Signalo nukreipimui tarp kamerų, monitorių ir RF modulių
• Testavimo stendams ir matavimo sąrankoms, kuriose reikalingos SMA sąsajos
• Profesionalių ar mėgėjiškų vaizdo sistemų remontui ir modernizavimui

Pagrindinės specifikacijos

• Jungties tipas: SMA moteriška, centrinis montavimas
• Kontaktų danga: auksu dengti kontaktiniai paviršiai geresniam laidumui
• Montavimo būdas: skydo/korpuso montavimas su centriniu tvirtinimu
• Sąsaja: srieginė SMA koaksialinio kabelio terminuotei
• Paskirtis: RF ir vaizdo signalų perdavimas kompaktiškuose įrenginiuose

Kaip naudoti

Išgręžkite ir paruoškite skydo išpjovą pagal jungties mechaninius matmenis, įkiškite jungtį iš priekio ar galo, kaip tinka, ir pritvirtinkite centrine tvirtinimo veržle. Prijunkite tinkamai terminuotą SMA koaksialinį kabelį, užsukdami SMA kištuką ant jungties ranka; jei reikia, užveržkite dinamometriniu veržliarakčiu iki gamintojo rekomenduojamo sukimo momento. Po montavimo patikrinkite grandinės vientisumą ir signalą tinkama testavimo įranga, kad patvirtintumėte teisingą prijungimą ir signalo kokybę.

Rekomendacijos

Naudokite tinkamai terminuotus koaksialinius kabelius su atitinkama varža, kad išvengtumėte atspindžių ir signalo pablogėjimo. Venkite perveržti SMA sriegio, kad nepažeistumėte dielektriko ar centrinio kontakto; jei yra, vadovaukitės sukimo momento specifikacijomis. Siekiant ilgalaikio patikimumo, periodiškai tikrinkite auksu dengtus kontaktus dėl nusidėvėjimo ar užterštumo ir pakeiskite jungtį, jei mechaninis nusidėvėjimas paveikia signalo kokybę.
