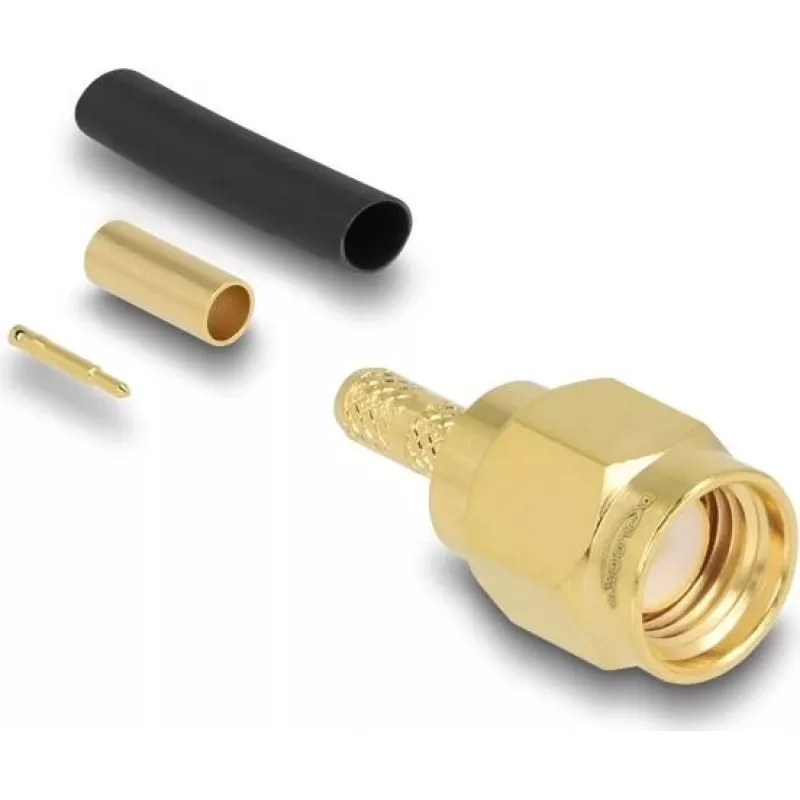

SMA užspaudžiamas kištukas DELOCK 91780, skirtas koaksialiniams kabeliams RG-174 / RG-316 su termiškai susitraukiančiu moveliu

DELOCK SMA užspaudžiamas kištukas 91780 yra kompaktiška SMA kištukinė jungtis, skirta RG-174 ir RG-316 koaksialiniams kabeliams. Ji turi užspaudžiamą tvirtinimą ir yra su termiškai susitraukiančiu moveliu, kuris užtikrina mechaninę įtempimo apsaugą ir geresnę aplinkos apsaugą RF ir antenų jungtims. Jungtis užtikrina patikimą sąsają signalo perdavimui atliekant remonto, nestandartinių kabelių surinkimo ir instaliacijų darbus, kuriems reikalingi tikslūs koaksialiniai sujungimai.

Privalumai

Jungtis turi kompaktišką SMA kištukinę sąsają, tinkamą ankštose erdvėse ir miniatiūriniams mazgams. Užspaudžiamas tvirtinimas užtikrina pastovų mechaninį stabilumą ir pakartojamą elektrinį kontaktą, kai naudojamas tinkamas užspaudimo įrankis. Pridedamas termiškai susitraukiantis movelis suteikia papildomą izoliaciją ir įtempimo apsaugą, sumažindamas trumpojo jungimo riziką ir prailgindamas eksploatavimo trukmę lauko ar dirbtuvių aplinkoje. Sukurta įprastiems ploniems koaksialiniams kabeliams, todėl palengvina kabelio paruošimą ir sujungimą.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite koaksialinį kabelį nuimdami išorinį apvalkalą, pynę ir dielektriką iki jungčiai tinkamų matmenų. Prieš surenkant užmaukite termiškai susitraukiantį movelį ant kabelio. Įkiškite centrinį laidininką į kontaktą ir užspauskite kontaktą naudodami tinkamo dydžio užspaudimo įrankį. Užlenkite pynę ant jungties korpuso, uždėkite užspaudimo įvorę ir užspauskite įvorę, kad pritvirtintumėte išorinį laidininką. Užmaukite termiškai susitraukiantį movelį ant sujungimo vietos ir kaitinkite, kad jis susitrauktų, suteikdamas papildomą izoliaciją ir įtempimo apsaugą. Prieš pradedant eksploatuoti kabelį, patikrinkite elektrinį laidumą ir mechaninį stabilumą.

Rekomendacijos

Naudokite kalibruotą užspaudimo įrankį, nurodytą jungties įvorei ir centriniam kontaktui, kad užtikrintumėte patikimą elektrinį veikimą. Laikykitės standartinių RF surinkimo praktikų: išlaikykite tinkamus nuėmimo ilgius, neįrėžkite centrinio laidininko ir vizualiai bei su laidumo testeriu patikrinkite užspaudimus. Naudokite termiškai susitraukiantį movelį, kad apsaugotumėte sujungimą nuo drėgmės ir mechaninio nusidėvėjimo lauko instaliacijose.
