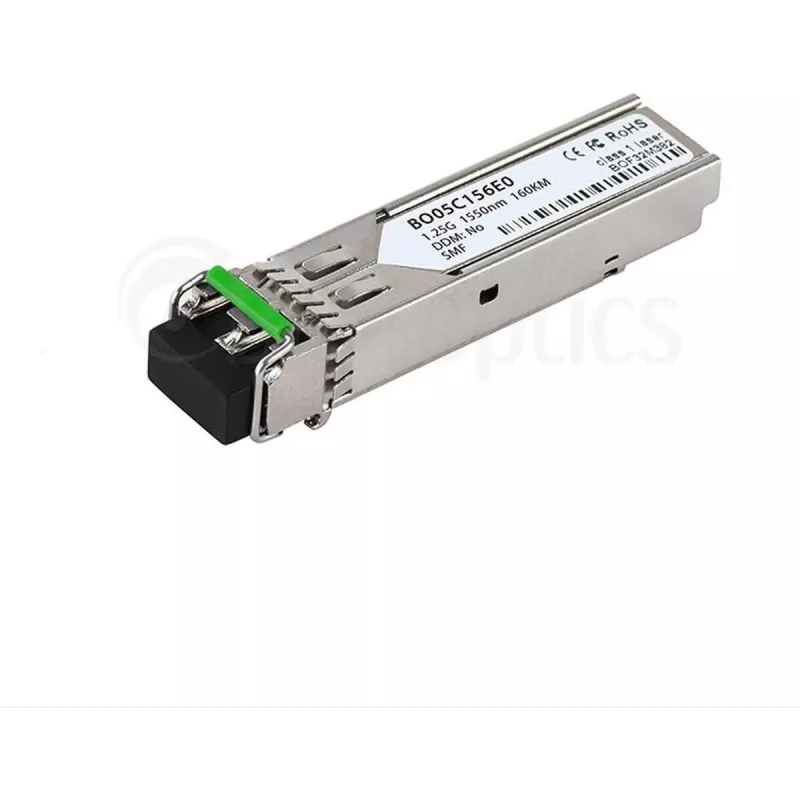

Skaidulinis SFP modulis CBO SFP-1G-ZX-160KM-MT-BO 1.25 Gbit/s LC vienmodis 160 km

CBO SFP-1G-ZX-160KM-MT-BO yra vienprievadis skaidulinis SFP siųstuvas-imtuvas, palaikantis 1,25 Gbit/s duomenų perdavimo spartą su LC jungtimi, skirta vienmodžiam pluoštui. Modulis sukurtas tolimiesiems ryšiams, kurių perdavimo atstumas siekia iki 160 km, ir tinka standartiniams SFP lizdams, kad būtų galima įdiegti karštojo prijungimo būdu. Jis skirtas išplėsti skaidulinį ryšį metropoliniuose, ryšio operatorių ir magistraliniuose tinkluose, išlaikant suderinamumą su įprasta tinklo įranga, priimančia SFP formos modulius.

Privalumai

Modulis siūlo ilgą optinį pasiekiamumą iki 160 km vienmodžiu pluoštu, todėl daugelyje diegimo atvejų galima sukurti tiesioginius ryšius be tarpinių stiprintuvų. Standartinė SFP forma ir karštojo prijungimo konstrukcija supaprastina įdiegimą ir keitimą, neišjungiant įrenginių. LC dvipusė sąsaja užtikrina kompaktišką jungtį, suderinamą su įprastais skaiduliniais pataisų skydais ir siųstuvų-imtuvų lizdais. Modulis palaiko 1,25 Gbit/s duomenų perdavimo spartą, tinkamą Gigabit Ethernet ir panašioms nuosekliosioms optinėms sąsajoms.

Tinka

• Tolimojo atstumo tiesioginiams skaiduliniams ryšiams
• Metropolinių ir ryšio operatorių tinklų segmentams
• Magistralinėms ir agregavimo jungtims tarp objektų
• Varinių linijų atnaujinimui į vienmodį pluoštą

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 1,25 Gbit/s
• Skaidulos tipas: vienmodė
• Jungties tipas: LC dvipusė
• Maksimalus perdavimo atstumas: iki 160 km
• Formos faktorius: SFP (mažas formos faktorius, prijungiamas)
• Optinė sąsaja: 1,25 G nuoseklioji optinė
• Karštasis prijungimas: taip

Kaip naudoti

Įkiškite siųstuvą-imtuvą į suderinamą SFP lizdą tinklo įrangoje, kol įrenginys yra įjungtas, vadovaujantis įrangos gamintojo nurodymais, skirtais karštojo prijungimo moduliams. Prijunkite vienmodes LC dvipuses skaidulines pataisų jungtis prie modulio, užtikrindami teisingą siuntimo/priėmimo orientaciją. Sukonfigūruokite prijungtus tinklo prievadus atitinkamai optinei sąsajai ir linijos spartai (1,25 Gbit/s) savo komutatoriaus, maršruto parinktuvo ar optinės įrangos valdymo sąsajoje. Patikrinkite linijos būseną ir diagnostiką per pagrindinį įrenginį, kad patvirtintumėte tinkamą veikimą.

Rekomendacijos

Naudokite sertifikuotą vienmodį pluoštą (SMF) ir geros būklės LC jungtis, kad pasiektumėte nurodytą pasiekiamumą. Linijoms, artimoms maksimaliam atstumui, patvirtinkite linijos biudžetą ir atsižvelkite į dispersiją, sujungimo ir jungčių nuostolius. Suderinkite modulio optinio bangos ilgio ir galios charakteristikas su nuotoliniu siųstuvu-imtuvu ir laikykitės ESD atsargumo priemonių dirbdami su moduliu. Prieš diegdami, peržiūrėkite pagrindinės įrangos dokumentaciją dėl SFP suderinamumo pastabų.
