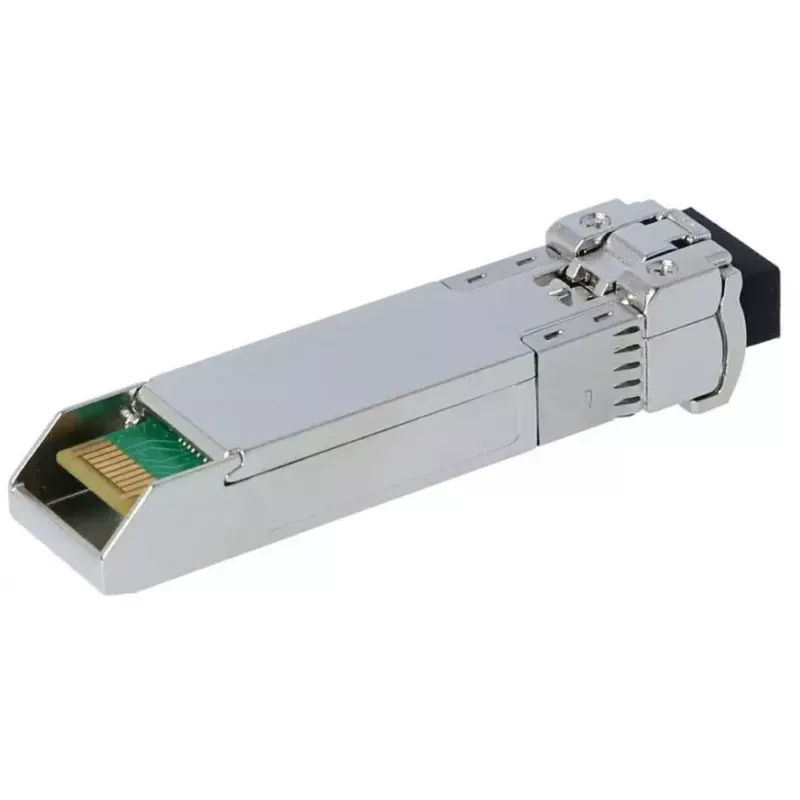

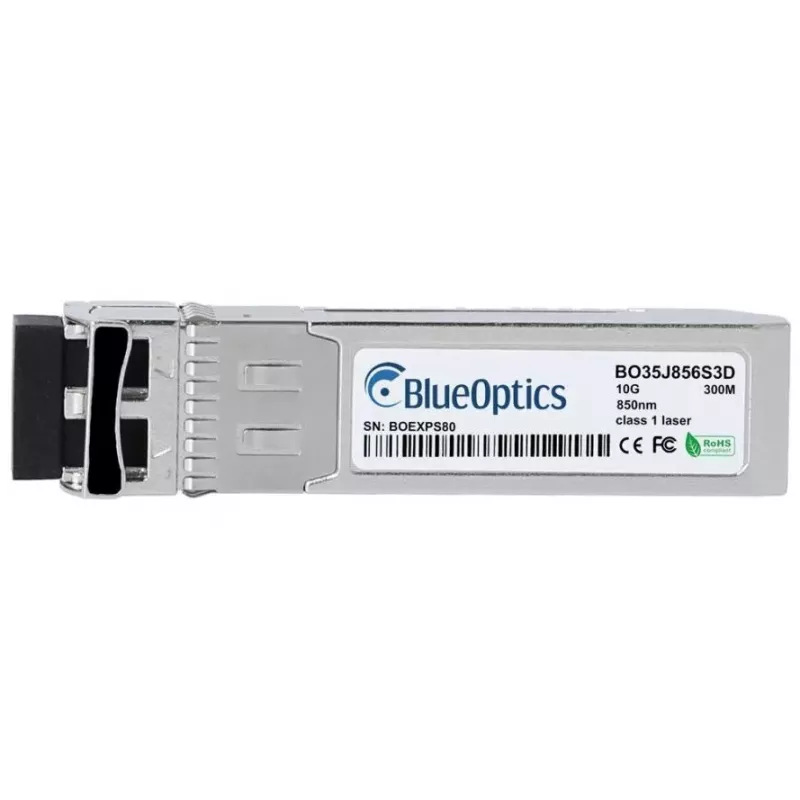

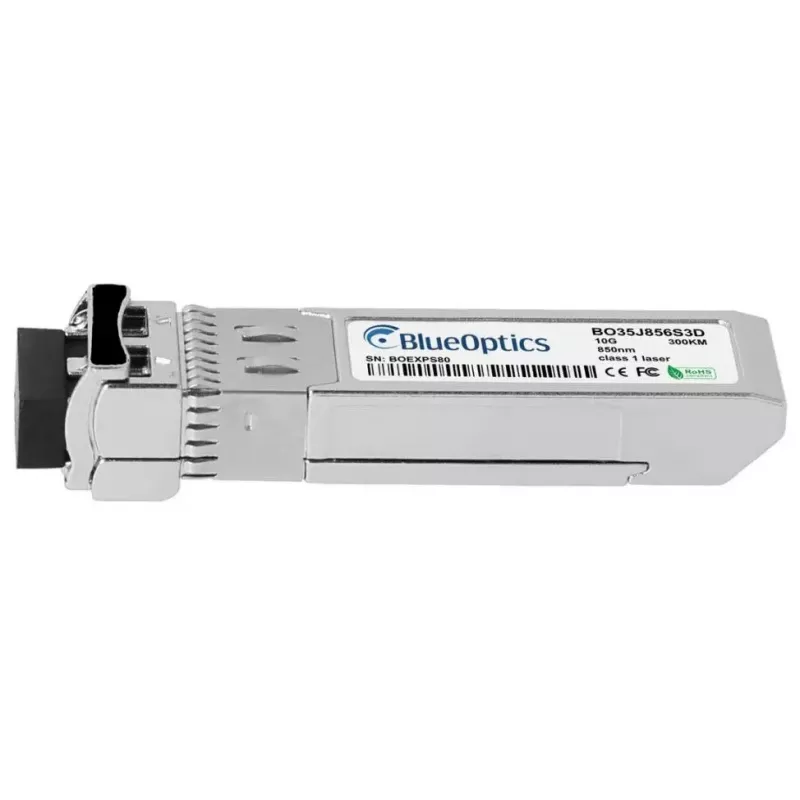

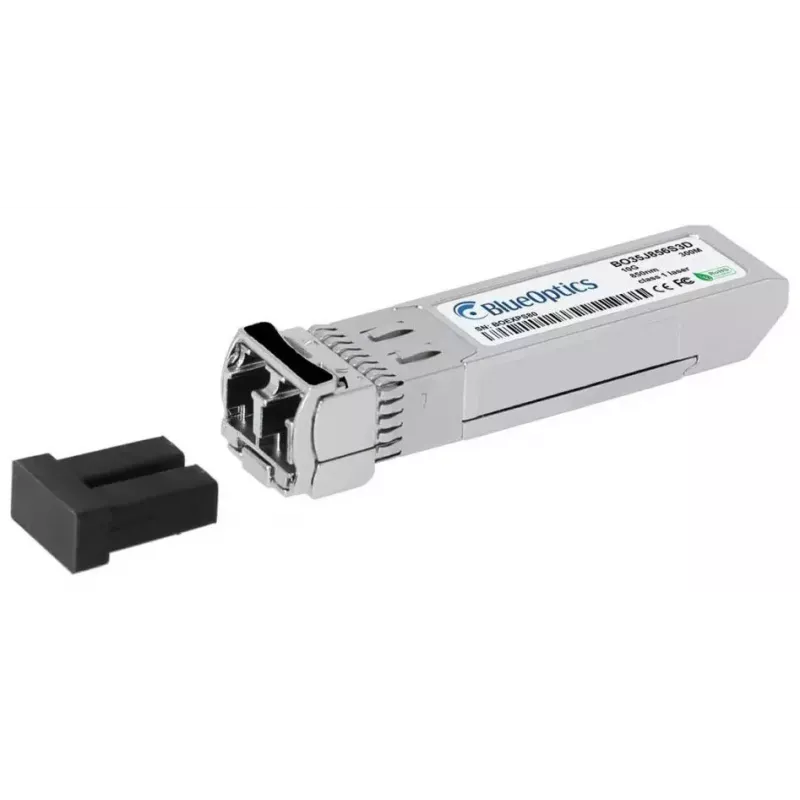

Skaidulinis optinis siųstuvas-imtuvas BlueOptics LSP441-BO SFP+ 300m

BlueOptics LSP441-BO SFP+ 300m yra skaidulinis optinis siųstuvas-imtuvas, skirtas 10GBASE-SR trumpojo nuotolio daugiamodėms jungtims. Modulis, įdėtas į aliuminio korpusą ir sveriantis maždaug 20 gramų, užtikrina optinį perdavimą ir priėmimą 850 nm bangos ilgiu per LC dvipusę jungtį ir atitinka MSA formos faktoriaus bei elektrinės sąsajos konvencijas SFP+ prievadams. Jis skirtas naudoti komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose, kurie priima SFP+ siųstuvus-imtuvus ir palaiko 10 Gbit/s daugiamodį veikimą iki 300 metrų.

Privalumai

Modulis palaiko 10 Gbit/s duomenų perdavimo spartą daugiamode skaidula ir naudoja standartines LC dvipuses jungtis dviejų krypčių optiniam signalizavimui. Kompaktiškas SFP+ formos faktorius ir aliuminio korpusas sujungia mažą svorį su mechaniniu patvarumu, tinkamu montuoti į stelažus ir modulinę tinklo įrangą. Sukurtas ir išbandytas pagal MSA suderinamas specifikacijas, siųstuvas-imtuvas palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), jei pagrindinė aparatinė įranga teikia reikiamą sąsają, leidžiančią nuotoliniu būdu stebėti maitinimo įtampą, lazerių sroves, optinę galią ir temperatūrą. Konstrukcija orientuota į suderinamumą su įprastomis tinklo platformomis ir nuspėjamą eksploatavimo trukmę.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics LSP441-BO į laisvą SFP+ lizdą tinklo įrenginyje, laikydamiesi įrenginio gamintojo karštojo keitimo ar įdėjimo nurodymų. Prijunkite tinkamą LC dvipusį daugiamodį komutacinį kabelį tarp siųstuvo-imtuvo ir atitinkamo nuotolinio siųstuvo-imtuvo ar pataisos skydo prievado. Įsitikinkite, kad pagrindinio įrenginio programinė įranga ar tvarkyklė atpažįsta MSA suderinamus SFP+ modulius ir, jei reikia, įjunkite arba patikrinkite DDM/DOM prieigą sistemos valdymo sąsajoje, kad būtų galima stebėti veikimo parametrus. Laikykitės standartinių ESD atsargumo priemonių tvarkydami ir venkite liesti optinę sąsają; laikykite apsauginius dangtelius ant jungties, kai ji nenaudojama.

Rekomendacijos

Naudokite OM3/OM4 daugiamodę skaidulą optimaliam pasiekiamumui ir našumui esant 10 Gbit/s bei patikrinkite ryšio biudžetą ir jungčių švarą prieš pradedant eksploatuoti. Patvirtinkite, kad tikslinė aparatinė įranga palaiko DDM/DOM, jei reikalinga nuotolinė diagnostika, ir rinkitės aukštos kokybės skaidulinius pataisos laidus ir jungtis, kad išlaikytumėte mažus įterpimo nuostolius ir pastovų našumą.
