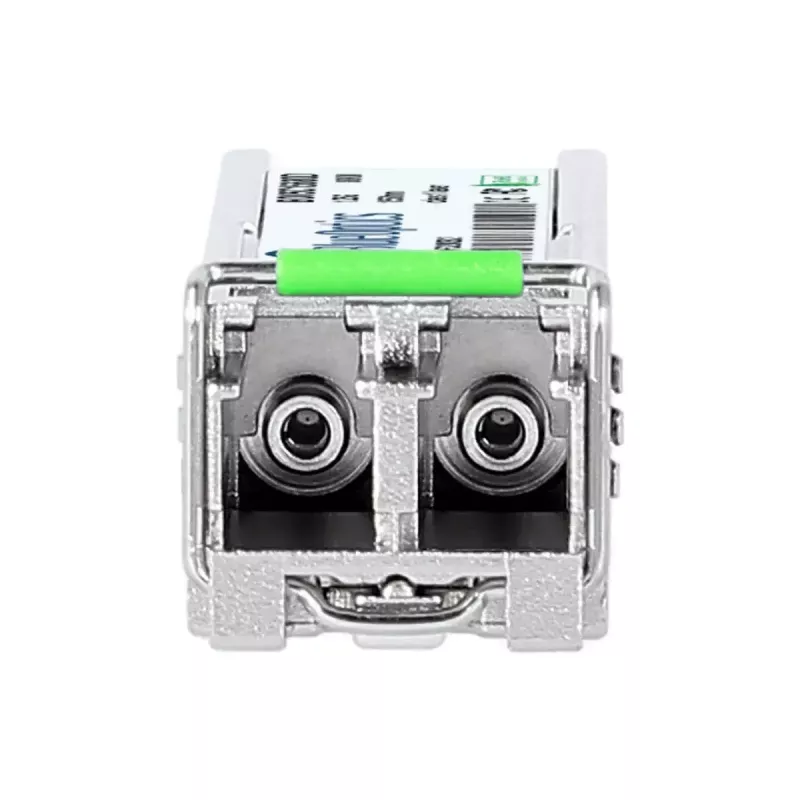

Skaidulinis optinis siųstuvas-imtuvas BlueOptics AGM733F-BO SFP LC aliuminis 20 g

Skaidulinis optinis siųstuvas-imtuvas "BlueOptics AGM733F-BO SFP LC Aluminium 20g" yra vienmodis modulis, sukurtas 1000BASE-ZX programoms. Jis naudoja SFP formos faktorių su LC dvipusiu jungtimi ir palaiko optinį perdavimą bei priėmimą 1550 nm bangos ilgiu. Modulis yra kompaktiškas ir lengvas (apie 20 g) ir atitinka MSA suderinamas mechanines bei elektrines specifikacijas, todėl yra suderinamas su plačiu tinklo įrangos asortimentu, priimančiu standartinius SFP siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas užtikrina ilgo nuotolio vienmodį veikimą iki tipinių 80 km atstumų Ethernet, "Fibre Channel over Ethernet" arba SDH/SONET programoms, tuo pačiu išlikdamas suderinamas su įranga, palaikančia Originalių 1000BASE-ZX SFP. Sukurtas pagal MSA standartus, modulis naudoja patikrintus lazerio ir IC komponentus stabiliam optiniam veikimui ir yra gamykliškai patikrintas dėl funkcionalumo. Jis taip pat palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM) pagal SFF-8472, leidžiantį nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkio srovę, perdavimo galią, priėmimo galią ir temperatūrą.

Tinka

• Ilgo nuotolio vienmodžio Ethernet jungtims (1000BASE-ZX)
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų per vienmodį pluoštą
• "Fibre Channel over Ethernet" ir SDH/SONET optinėms jungtims
• Aplinkoms, kuriose reikalingas DDM/DOM palaikantis siųstuvo-imtuvo stebėjimas

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas prijungiamas formos faktorius)
• Jungtis: LC dvipusė
• Optinis bangos ilgis: 1550 nm (siuntimas ir priėmimas)
• Palaikoma duomenų perdavimo sparta: iki 1,25 Gbit/s (1 Gb Ethernet/"Fibre Channel")
• Tipinis atstumas: iki 80 km per vienmodį pluoštą
• Svoris: apie 0,02 kg
• Korpuso spalva/apdaila: aliuminis
• Skaitmeninis diagnostinis stebėjimas (DDM/DOM): palaikomas (SFF-8472)

Kaip naudoti

Įdiekite "BlueOptics AGM733F-BO" įkišdami SFP modulį į suderinamą SFP prievadą savo komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, kol jis užsifiksuos. Prijunkite LC dvipusius vienmodžius šviesolaidinius pataisų laidus prie modulio LC jungties, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite ryšio būseną ir, jei palaiko prieglobos įrenginys, naudokite DDM/DOM sąsają optiniams parametrams, tokiems kaip siuntimo ir priėmimo galia, maitinimo įtampa ir temperatūra, stebėti. Išimkite modulį atlaisvindami fiksatorių ir traukdami jį tiesiai, kad nepažeistumėte jungties.

Rekomendacijos

Patikimoms ilgo nuotolio jungtims naudokite aukštos kokybės vienmodžius pataisų laidus ir, jei reikia, suderinamus pataisų skydus. Užtikrinkite, kad prieglobos aparatinė įranga palaikytų 1000BASE-ZX ir DDM/DOM funkcijas, kad būtų galima naudotis visomis funkcijomis. Laikykitės ESD atsargumo priemonių dirbdami su moduliu ir laikykite apsauginius dulkių gaubtelius ant nenaudojamų jungčių, kad išvengtumėte užteršimo.
