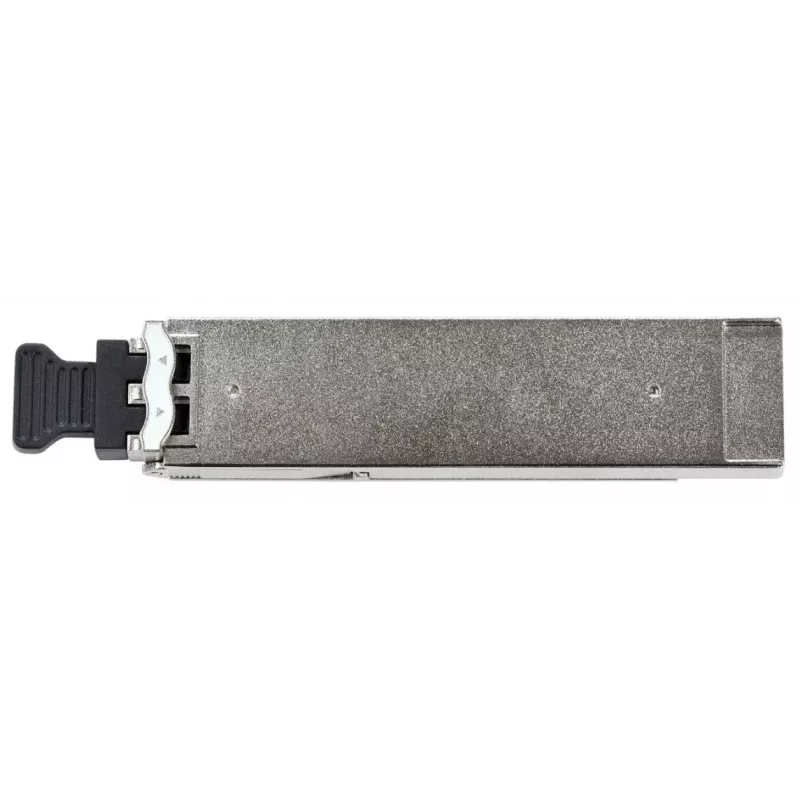

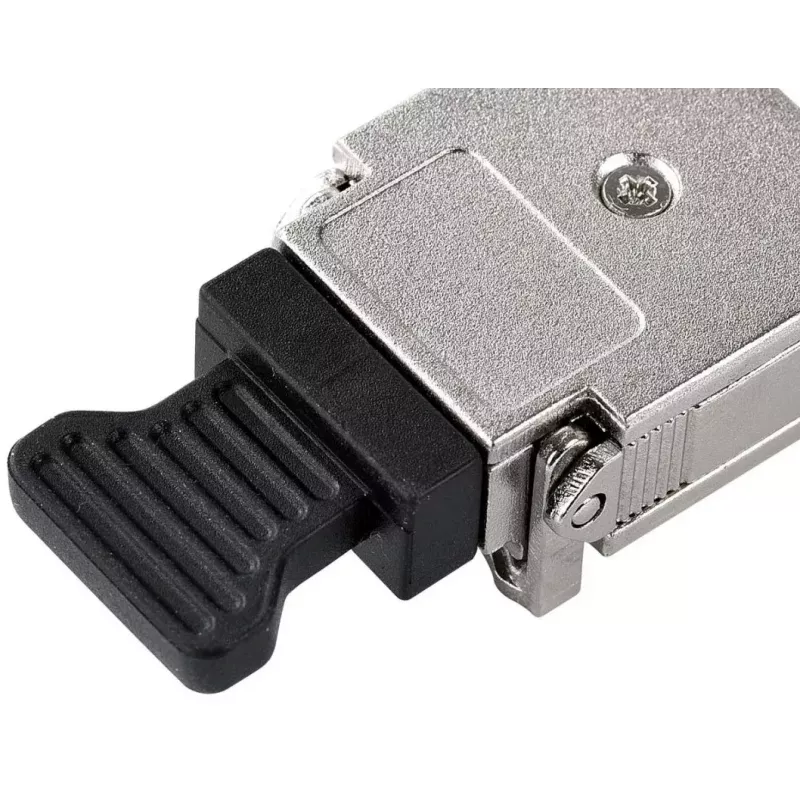

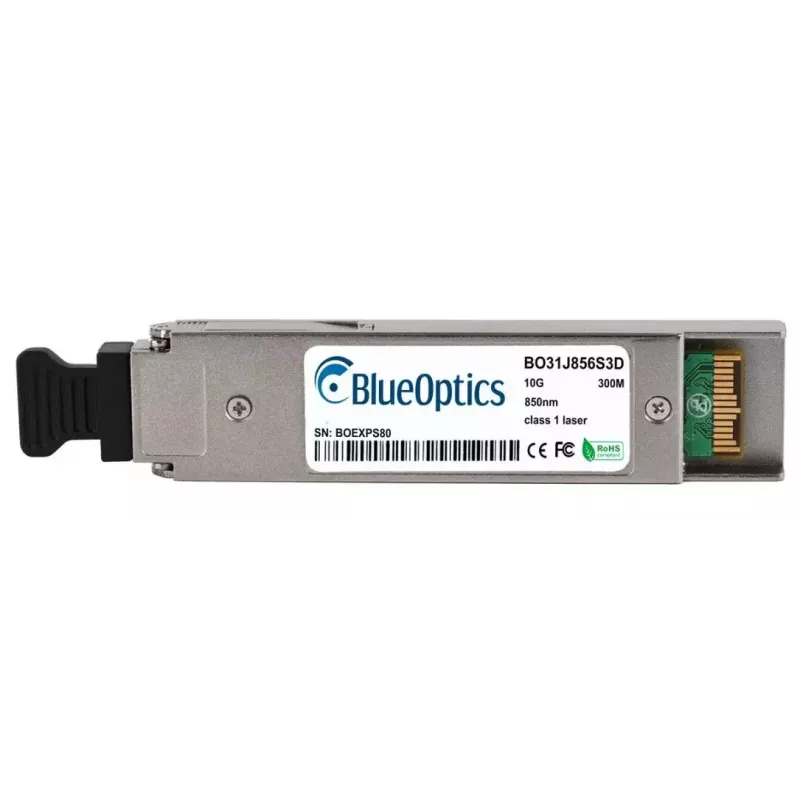

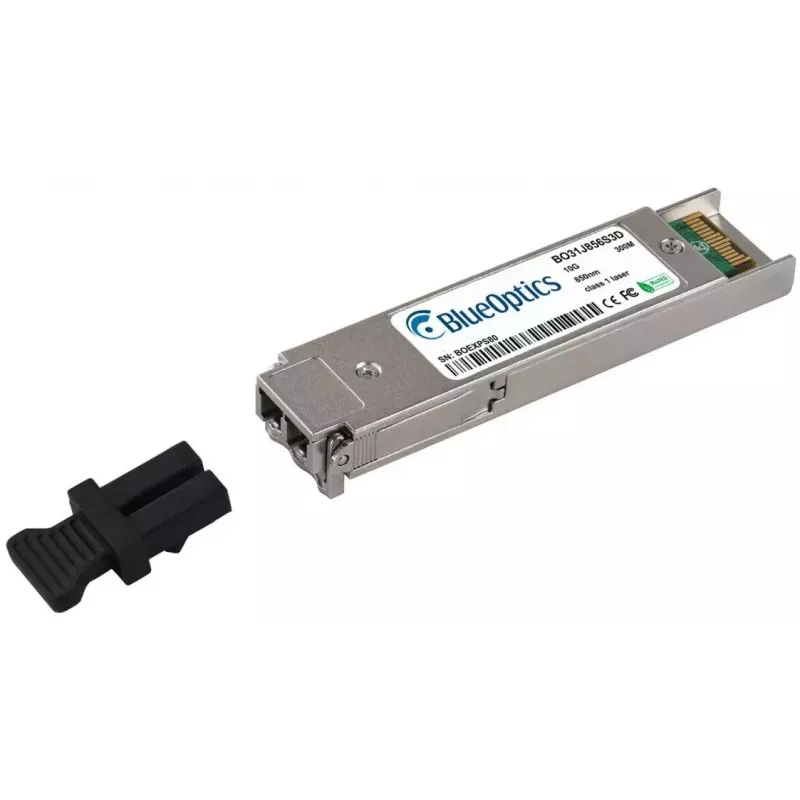

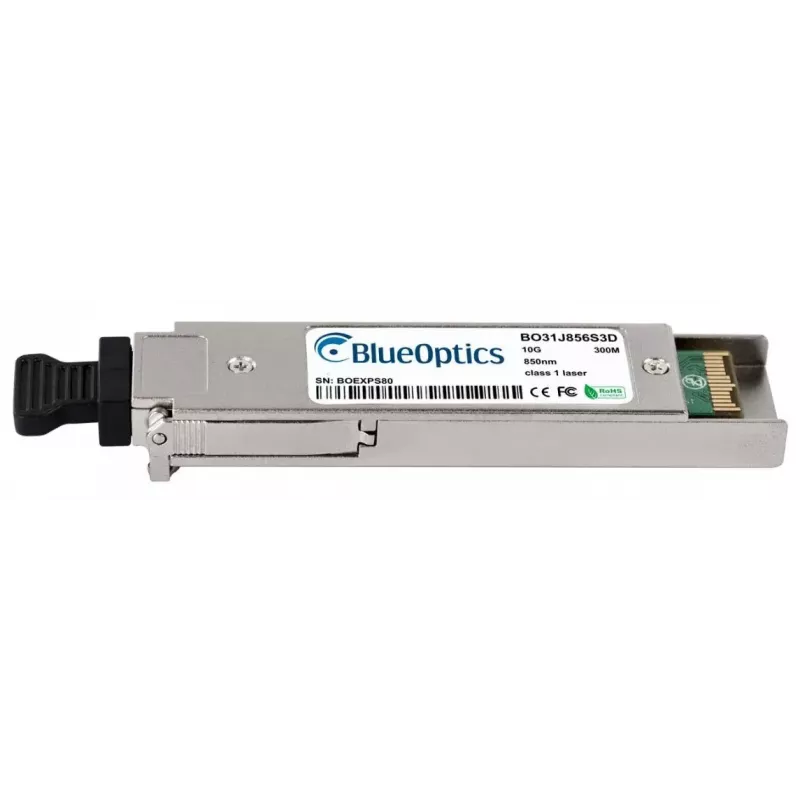

Skaidulinis optinis siųstuvas-imtuvas BlueOptics AA1403005-E5-BO XFP 300m

BlueOptics AA1403005-E5-BO XFP 300m yra skaidulinis optinis siųstuvas-imtuvas, skirtas 10G optinėms jungtims daugiamode skaidula. Sukurtas pagal MSA XFP formos faktorių ir pagamintas iš aliuminio, šis modulis palaiko 10GBASE-SR perdavimą iki 300 metrų atstumu ir naudoja LC dvipusę jungtį vienalaikiam siuntimui ir priėmimui atskiromis skaidulomis. Sveriantis apie 20 gramų, šis kompaktiškas siųstuvas-imtuvas skirtas naudoti tinklo komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kitoje įrangoje, priimančioje XFP SR optiką.

Privalumai

Šis XFP modulis užtikrina sparčią 10G duomenų perdavą daugiamode skaidula, pasižyminčią optinėms jungtims būdingu atsparumu elektromagnetiniams trikdžiams. Pagamintas pagal MSA suderinamas specifikacijas, jis sukurtas siekiant sąveikumo ir supaprastinto įdiegimo naudojant LC dvipusę sąsają. Aliuminio korpusas suteikia mechaninį patikimumą ir lengvą konstrukciją, palengvinančią tvarkymą ir įdėjimą į suderinamus prievadus.

Tinka

• 10 Gigabit Ethernet jungtims daugiamode skaidula duomenų centruose ir universitetų tinkluose
• „Fibre Channel“ per Ethernet (FCoE) ir saugojimo tinklų programoms, kurioms reikia 10G SR optikos
• Spartiems aukštutiniams kanalams tarp komutatorių, maršrutizatorių ir tinklo įrenginių, priimančių XFP SR siųstuvus-imtuvus

Pagrindinės specifikacijos

• Formos faktorius: XFP (10G)
• Standartas: 10GBASE-SR
• Maksimalus perdavimo atstumas: iki 300 metrų daugiamode skaidula
• Jungties tipas: LC dvipusė
• Bangos ilgis: 850 nm (daugiamodė)
• Korpuso medžiaga ir spalva: aliuminis, aliuminio apdaila
• Svoris: apie 0,02 kg
• Palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), kai priimančioji įranga suteikia palaikymą

Kaip naudoti

Įdėkite XFP siųstuvą-imtuvą į priimančiojo įrenginio XFP lizdą, laikydamiesi įrenginio gamintojo karštojo keitimo ir tvarkymo instrukcijų. Prijunkite LC dvipusius daugiamodžius skaidulinius pataisų laidus prie siuntimo (TX) ir priėmimo (RX) prievadų, užtikrindami teisingą poliškumą. Jei reikia, sukonfigūruokite priimančiąją sąsają 10G darbui ir patikrinkite jungties būseną per įrenginio valdymo sąsają. Jei reikia skaitmeninės diagnostikos, įjunkite ir nuskaitykite DDM/DOM reikšmes per priimančiąją sistemą, jei įranga palaiko šią funkciją.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės OM3/OM4 daugiamodę skaidulą ir suderintus LC dvipusius pataisų laidus, išlaikykite teisingą skaidulų poliškumą ir venkite staigių lenkimų ar per didelio įtempimo skaidulai. Prieš diegdami patikrinkite suderinamumą su savo tinklo įrangos tiekėju dėl XFP SR modulių ir patvirtinkite DDM/DOM palaikymą priimančiojoje sistemoje.
