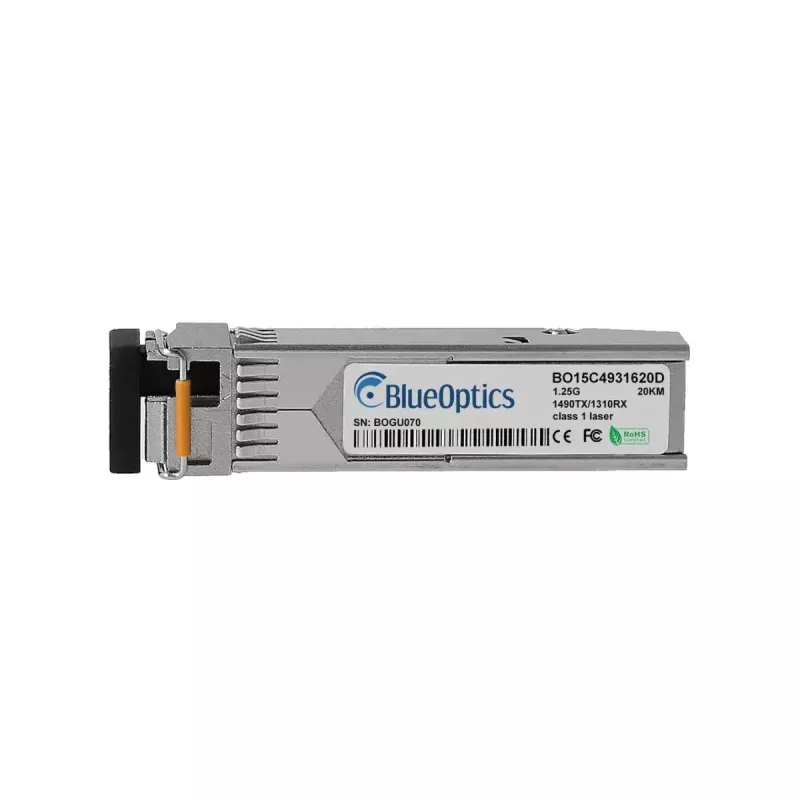

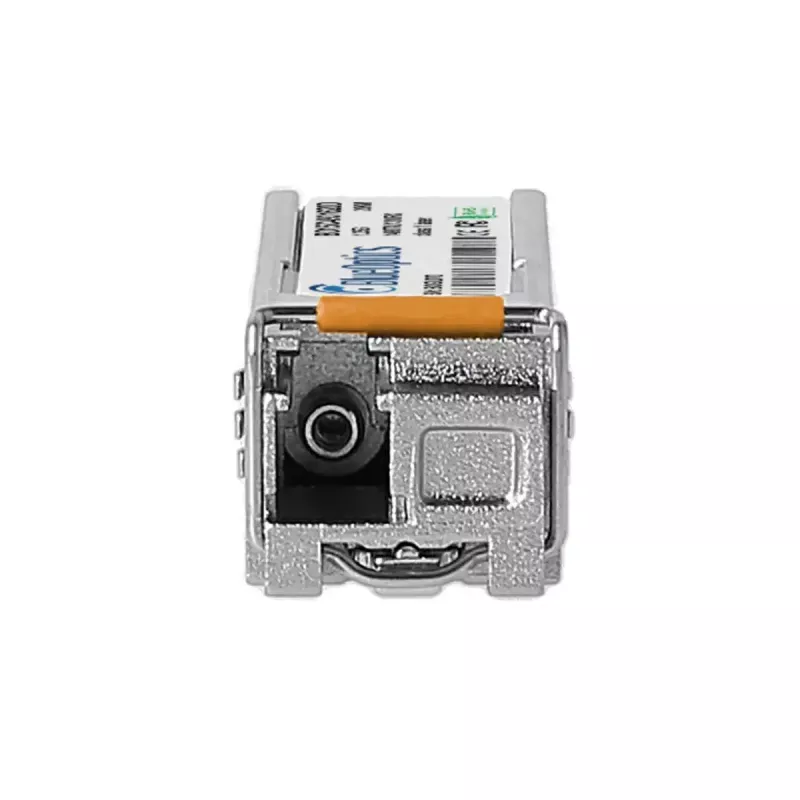

SFP siųstuvo-imtuvo modulis BlueOptics SFP-17B-BO 1250 Mbit/s šviesolaidinis

„BlueOptics SFP-17B-BO“ yra vieno prievado SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1,25 Gbit/s (1250 Mbit/s) spartai. Jis turi metalinį korpusą, maitinamas 3,3 V įtampa ir sveria apie 3 g. Modulis įgyvendina dvikryptį 1000BASE-BX-D dizainą su atskiromis perdavimo ir priėmimo bangomis vienmodėms skaiduloms ir LC simplex jungtimi, atitinkančia MSA standartus. Jis skirtas naudoti tinklo įrangoje, palaikančioje RAD SFP-17b suderinamus siųstuvus-imtuvus, ir palaiko optines jungtis iki maždaug 20 km, priklausomai nuo skaidulos ir sistemos parametrų.

Privalumai

Siųstuvas-imtuvas užtikrina suderinamumą su įprastomis RAD SFP-17b platformomis, atitikdamas MSA mechaninius ir elektrinius standartus, todėl jį galima lengvai pakeisti. Metalinis korpusas padidina mechaninį patikimumą ir šilumos išsklaidymą. Integruota skaitmeninė diagnostika (DDM/DOM, kai palaiko priimančioji aparatinė įranga) teikia realaus laiko veikimo duomenis, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo / įėjimo galia ir temperatūra, kad būtų lengviau stebėti ir šalinti triktis.

Tinka

• Gigabitinio eterneto jungtims per vienmodes skaidulas (1000BASE‑BX‑D)
• Tolimojo nuotolio jungtims iki maždaug 20 km (priklausomai nuo sistemos)
• Naudojimui komutatoriuose, maršrutizatoriuose, medijos keitikliuose ir suderinamoje RAD aparatinėje įrangoje
• Aplinkose, kurioms reikalingas DDM/DOM stebėjimas nuotolinei diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos keičiamasis)
• Duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinis tipas: Vienmodė skaidula, dvikryptis (BX-D) su atskiromis Tx/Rx bangomis
• Jungtis: LC simplex
• Darbinė įtampa: 3,3 V
• Korpusas: Metalas
• Tipinis pasiekiamumas: iki ~20 km (priklauso nuo skaidulos ir jungties biudžeto)
• Svoris: ~3 g
• Skaitmeninė diagnostika: palaikoma (DDM/DOM), kai įgalina priimančioji aparatinė įranga

Kaip naudoti

Jei įrangos gamintojas rekomenduoja, išjunkite priimančiąjį įrenginį, įkiškite SFP siųstuvą-imtuvą į suderinamą SFP lizdą, kol jis tvirtai užsifiksuos, ir pritvirtinkite laikiklius, jei jų yra. Prijunkite LC simplex vienmodį šviesolaidinį kabelį prie modulio, laikydamiesi teisingos Tx/Rx orientacijos dvikryptėms jungtims. Įsitikinkite, kad priimančioji įranga atpažįsta modulį, o jungties parametrai (sparta, dvipusis ryšys ir DDM palaikymas) atitinka tinklo konfigūraciją. Patikrinkite optinės galios lygius ir diagnostiką per priimančiojo įrenginio valdymo sąsają, jei ji prieinama.

Rekomendacijos

Naudokite aukštos kokybės vienmodes skaidulas ir LC kabelius, išlaikykite švarius optinius galus ir įsitikinkite, kad priimančioji aparatinė įranga palaiko RAD SFP‑17b suderinamus BX‑D siųstuvus-imtuvus bei DDM/DOM, jei reikia diagnostikos. Laikykitės ESD atsargumo priemonių tvarkydami modulį, o nenaudojamus siųstuvus-imtuvus laikykite su apsauginiais dangteliais, kad išvengtumėte užteršimo.
