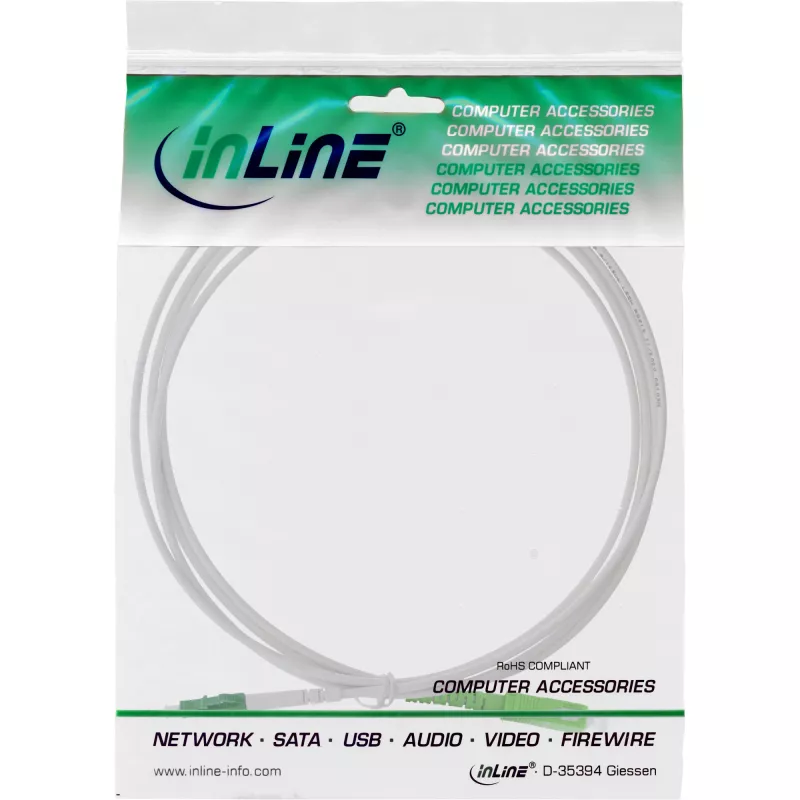

Skaidulinis optinis simpleksinis komutacinis kabelis InLine LC/APC (8°) į SC/APC (8°) 9/125µm OS2, 2 m

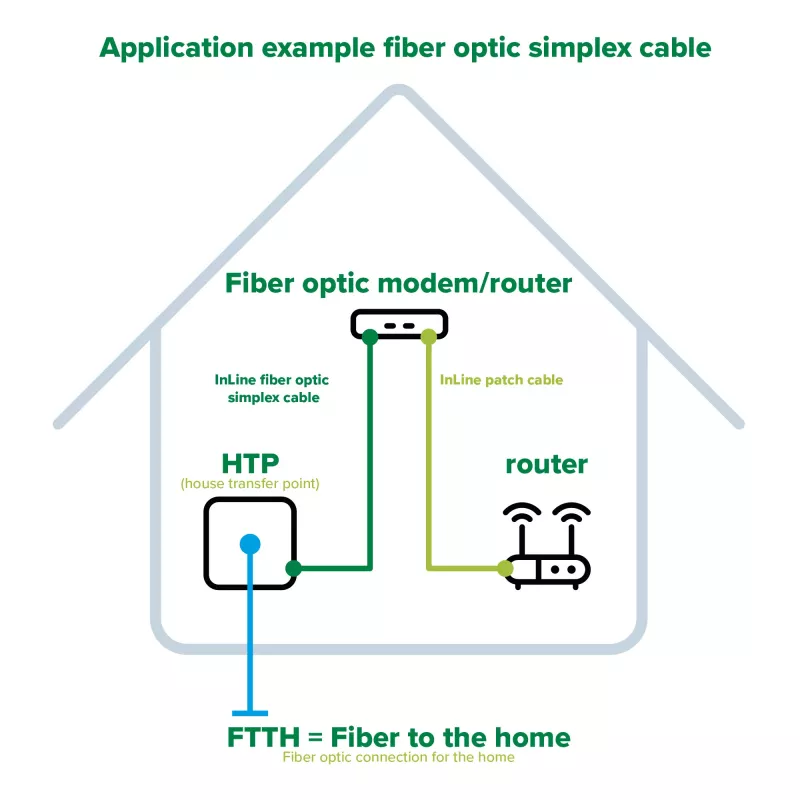

Vieno pluošto simpleksinis komutacinis kabelis InLine LC/APC (8°) į SC/APC (8°) 9/125µm OS2, 2 m yra iš anksto sumontuotas vienmodis dvipusis pakaitinis kabelis, skirtas FTTH ir taškas–taškas optinėms jungtims. Kabelis naudoja OS2 9/125 µm pluoštą ir viename gale turi LC/APC jungtį, o kitame – SC/APC jungtį, abi su 8° APC poliravimu, užtikrinančiu mažą atgalinį atspindį. Šarvuota 3,0 mm išorinė apvalkalė ir vidinis nerūdijančio plieno spiralinis vamzdelis suteikia mechaninę apsaugą, tinkamą maršrutizavimui namuose tarp namų perdavimo taško, ONT/OLT ir šviesolaidinio modemo.

Privalumai

Kabelis sujungia kompaktišką LC formos faktorių su patikima SC sąsaja, kad būtų galima lanksčiai prijungti įrenginius ir pataisos skydus, išlaikant mažus įterpimo nuostolius ir didelius grįžtamuosius nuostolius. Jo halogenų neturinti išorinė apvalkalė ir sustiprintas metalinis vamzdelis padidina patvarumą, lyginant su plonais gamykliniais džemperiais, sumažindami lūžio riziką montavimo ar kasdienio naudojimo metu. Gaminys pateikiamas su bandymo ataskaitos duomenimis ir atitinka atitinkamus IEC standartus, taikomus pluošto veikimui ir ugniai / toksiškumui.

Tinka

• FTTH įrenginiams, jungiantiems namų įvado tašką su ONT/ONT prievadais ar namų maršrutizatoriais
• Pataisos skydo ir tinklo įrangos jungtims patalpose ir mažose duomenų spintose
• Vienmodėms optinėms jungtims, kurioms reikalingos APC poliruotos jungtys, kad būtų sumažintas atgalinis atspindys
• Plonų ar pažeistų iš anksto įrengtų vartotojų šviesolaidinių džemperių pakeitimui

Pagrindinės specifikacijos

• Pluošto tipas: OS2 vienmodis, 9/125 µm
• Jungtys: LC/APC (8°) į SC/APC (8°)
• Kabelio išorinis skersmuo: apie 3,0 mm (šarvuotas)
• Vidinė armatūra: nerūdijančio plieno spiralinis vamzdelis
• Įterpimo nuostoliai (tipiniai): <0,20 dB; maksimalūs <0,30 dB
• Grįžtamieji nuostoliai: >60 dB (APC)
• Poliravimo tipas: APC 8°
• Darbinės temperatūros diapazonas: -40 °C iki +85 °C
• Apvalkalė: be halogenų, balta
• Kabelio ilgis: 2 m

Kaip naudoti

Prijunkite LC/APC galą prie įrenginio arba pataisos skydo prievado, skirto LC jungtims, o SC/APC galą – prie atitinkamo SC prievado. Prieš sujungdami įsitikinkite, kad abiejų jungčių antgaliai ir įrenginio prievadai yra švarūs, kad išvengtumėte veikimo pablogėjimo; naudokite pluošto valymo įrankį arba bepūkius tamponus su tinkamu valikliu. Nutieskite kabelį be staigių lenkimų ir nesuspauskite šarvuoto vamzdelio; išlaikykite minimalų lenkimo spindulį, rekomenduojamą vienmodžiams džemperiniams kabeliams. Patikrinkite jungties kokybę po įrengimo naudodami pateiktą bandymo ataskaitą arba atitinkamą optinę bandymo įrangą.

Rekomendacijos

Laikykite ir montuokite kabelį sausoje aplinkoje, venkite ilgalaikio UV šviesos ar cheminių medžiagų poveikio. Keisdami esamus vartotojų džemperius, rinkitės šį tvirtesnį 3 mm šarvuotą kabelį, kad sumažintumėte pažeidimo tikimybę tvarkant. Siekiant geriausių optinių charakteristikų, visoje jungtyje naudokite APC poliruotas jungtis ten, kur optiniai atspindžiai turi būti minimalūs, ir atlikite įterpimo bei grįžtamųjų nuostolių patikras po įrengimo, jei tinklo įranga tai palaiko.
