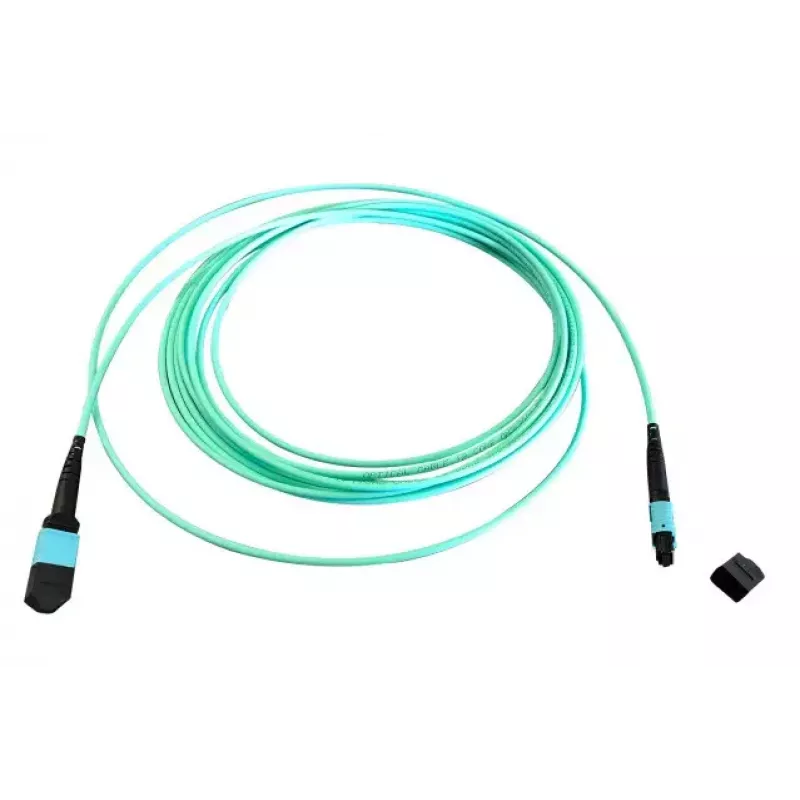

Skaidulinis optinis MTP kabelis EFB Elektronik MTPF12MTPFOM3-3-A, OM3, 3 m, …

EFB Elektronik MTPF12MTPFOM3-3-A yra 3 m OM3 daugiamodis skaidulinis optinis kabelis su MTP jungtimis abiejuose galuose. Kabelis turi 12 skaidulų, kurių šerdies skersmuo 50 µm, ir yra skirtas trumpojo nuotolio didelės spartos jungtims duomenų centruose ir klasterizuotos kompiuterijos aplinkose. Akvamarino spalvos apvalkalas leidžia greitai vizualiai identifikuoti OM3 daugiamodžius įrenginius, o MTP–MTP galūnės palaiko didelio tankumo perjungimą ir lygiagrečios optikos taikymus, tokius kaip InfiniBand ir daugiakanaliai siųstuvai-imtuvai.

Privalumai

Kabelis užtikrina kompaktišką, didelio tankumo jungiamumą su MTP galūnėmis, kurios sumažina skydelio erdvę, palyginti su atskirais dvipusiais jungikliais. Naudojant OM3 50 µm daugiamodę skaidulą, galima palaikyti trumpojo nuotolio didelės spartos duomenų perdavimą ir lygiagrečios optikos modulius. Iš anksto surinktas 3 m ilgis supaprastina stelažas-stelažui arba korpusas-korpusui jungtis, o akvamarino spalvos apvalkalas padeda palaikyti tvarkingą kabelių išdėstymą pagal spalvinį OM3 jungčių kodavimą.

Tinka

• Duomenų centrų perjungimui ir trumpojo nuotolio magistralinėms jungtims
• InfiniBand ir didelės spartos serverių tarpusavio jungtims
• Lygiagrečios optikos siųstuvams-imtuvams ir išvedžiojimo mazgams
• Didelio tankumo skaidulų skydeliams ir stuburo/lapo tinklo išdėstymams

Pagrindinės specifikacijos

• Kabelio tipas: Daugiamodis OM3
• Skaidulos šerdies skersmuo: 50 µm
• Jungties tipas: MTP–MTP, 12 skaidulų magistralė
• Ilgis: 3 m
• Apvalkalo spalva: Akvamarinė
• Taikymas: Trumpojo nuotolio, didelės spartos jungtys ir lygiagreti optika

Kaip naudoti

Įrenkite kabelį, sulygiuodami kiekvieną MTP jungtį su atitinkamu MTP adapteriu arba prievadu, ir kiškite tol, kol ji tvirtai užsifiksuos. Jungdami MTP jungtis, užtikrinkite tinkamą raktinių jungčių padėtį, kad nesukeistumėte skaidulų poliškumo. Naudokite tinkamą įtempimo sumažinimą ir vedimą stelažuose arba korpusuose, kad išvengtumėte staigių lenkimų; laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio daugiamodei skaidulai. Lygiagrečios optikos diegimui patikrinkite modulio ir prievado atvaizdavimą, kad siuntimo ir priėmimo linijos atitiktų per 12 skaidulų magistralę.

Rekomendacijos

Laikykite ir tvarkykite kabelį švarioje aplinkoje, kad išvengtumėte jungčių galų užteršimo. Prieš sujungdami, išvalykite jungtis tinkamais skaidulų valymo įrankiais, išlaikykite lenkimo spindulį virš minimalių ribų ir pažymėkite abu galus, kad būtų išlaikytas atsekamumas tankiuose įrenginiuose.
