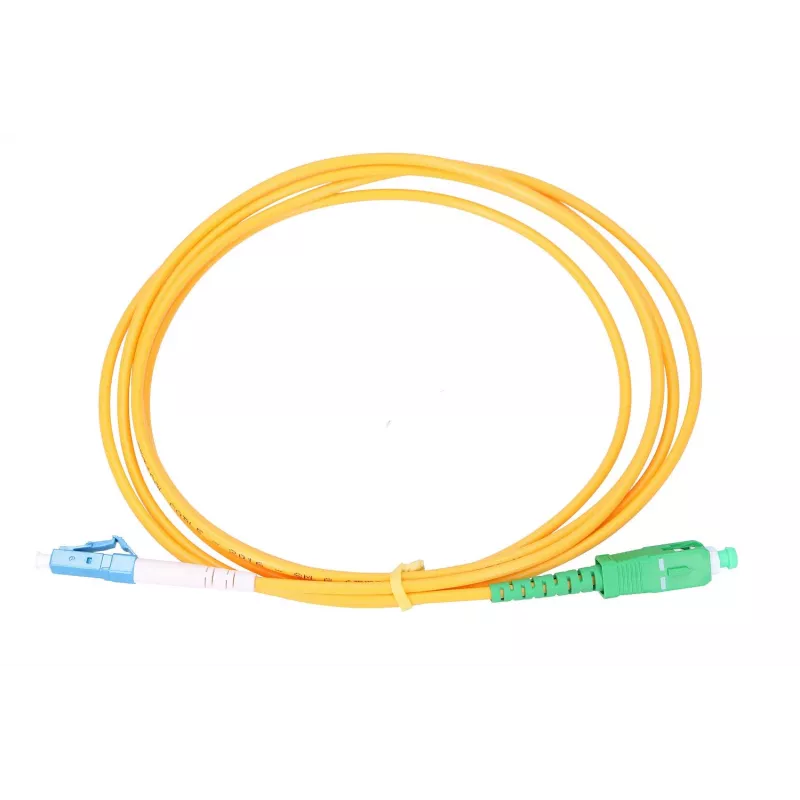

Skaidulinis optinis komutacinis kabelis Extralink LC/UPC – SC/APC, vienmodis G.652D, simpleksinis, 3 mm apvalkalas, 2 m

„Extralink“ vienmodis skaidulinis optinis komutacinis kabelis su LC/UPC jungtimi viename gale ir SC/APC kitame užtikrina simpleksinį sujungimą naudojant ITU-T G.652D skaidulą. Kabelis turi 3 mm išorinį apvalkalą, o jo bendras ilgis yra 2 m. Jis skirtas FTTH ir telekomunikacijų linijoms, kuriose reikalingas LC/UPC ir SC/APC sąsajų keitimas, leidžiantis sujungti optinius siųstuvus-imtuvus, skirstomuosius skydus ir aktyviąją įrangą su skirtingų tipų jungtimis.

Privalumai

komutacinis kabelis sujungia LC/UPC jungtį, skirtą mažų įterpimo nuostolių sujungimui su siųstuvais-imtuvais, ir SC/APC jungtį, skirtą galinio skydo ar skirstomojo skydo sujungimams, kuriems reikia nuožulniai poliruoto paviršiaus charakteristikų. G.652D vienmodės skaidulos naudojimas užtikrina mažą slopinimą ir suderinamumą su standartiniais vienmodžiais tinklais. 3 mm apvalkalas suteikia mechaninę apsaugą ir patogų valdymą stelažų bei skirstomųjų spintų aplinkoje, o 2 m ilgis suteikia lankstumo tipiniams pataisymo atstumams be perteklinio laido laisvumo.

Tinka

• FTTH abonentų galiniams įrenginiams ir gyvenamosioms optinėms jungtims
• Telekomunikacijų ir operatorių vienmodėms linijoms centrinėse stotyse ir POP taškuose
• Optinių siųstuvų-imtuvų, medijos keitiklių ir skirstomųjų skydų sujungimui
• Laboratorijų ir bandymo įrenginiams, kuriems reikalingas LC į SC APC sąsajos keitimas

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė ITU-T G.652D
• Jungtis A: LC su UPC poliravimu
• Jungtis B: SC su APC poliravimu (nuožulniu)
• Kabelio konfigūracija: simpleksinis
• Išorinio apvalkalo skersmuo: 3 mm
• Standartinis ilgis: 2 m
• Tipinis taikymo bangos ilgių diapazonas: vienmodžiai telekomunikacijų bangos ilgiai (pvz., 1310 nm, 1550 nm)

Kaip naudoti

Prieš įkišdami apžiūrėkite jungtis ir skaidulų galus, ar jie švarūs. Sulygiuokite LC/UPC jungtį su atitinkamu LC/UPC lizdu ir stumkite, kol išgirsite spragtelėjimą; įkiškite SC/APC jungtį į SC/APC adapterį ar skirstomojo skydo prievadą, užtikrindami tinkamą orientaciją pagal raktą ir nuožulniai poliruoto paviršiaus padėtį. Venkite per didelio 3 mm kabelio lenkimo; laikykitės gamintojo rekomendacijų dėl vienmodės skaidulos lenkimo spindulio. Atjungdami traukite jungtis už apsauginio gaubtelio ar korpuso, o ne už skaidulos, kad išvengtumėte pažeidimų.

Rekomendacijos

Laikykite ir transportuokite pataisos laidą apsauginiame maišelyje arba ant ritės, kad išvengtumėte sulenkimų. Prieš kiekvieną sujungimą nuvalykite abiejų LC/UPC ir SC/APC galų paviršius tinkamomis skaidulų valymo priemonėmis. Naudokite šį pataisos laidą aplinkoje, kurioje palaikoma stabili temperatūra ir vengiama mechaninio įtempimo, kad išlaikytumėte mažus įterpimo nuostolius ir atgalinio atspindžio charakteristikas.
