Skaidulinis optinis kabelis MPO BlueOptics CBL-MPO12-OM4-20M-BO 20m OM4

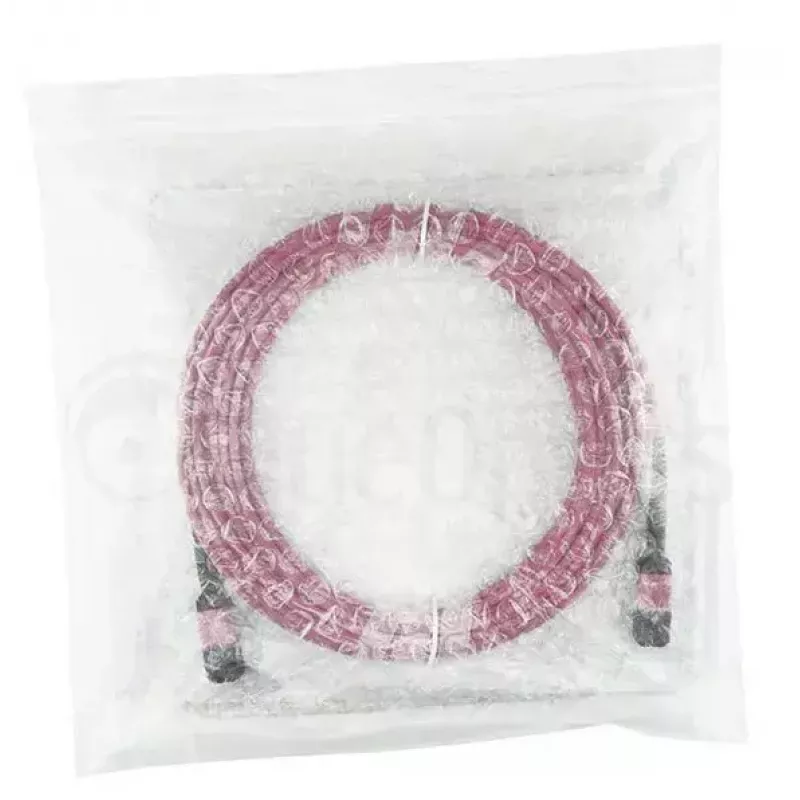

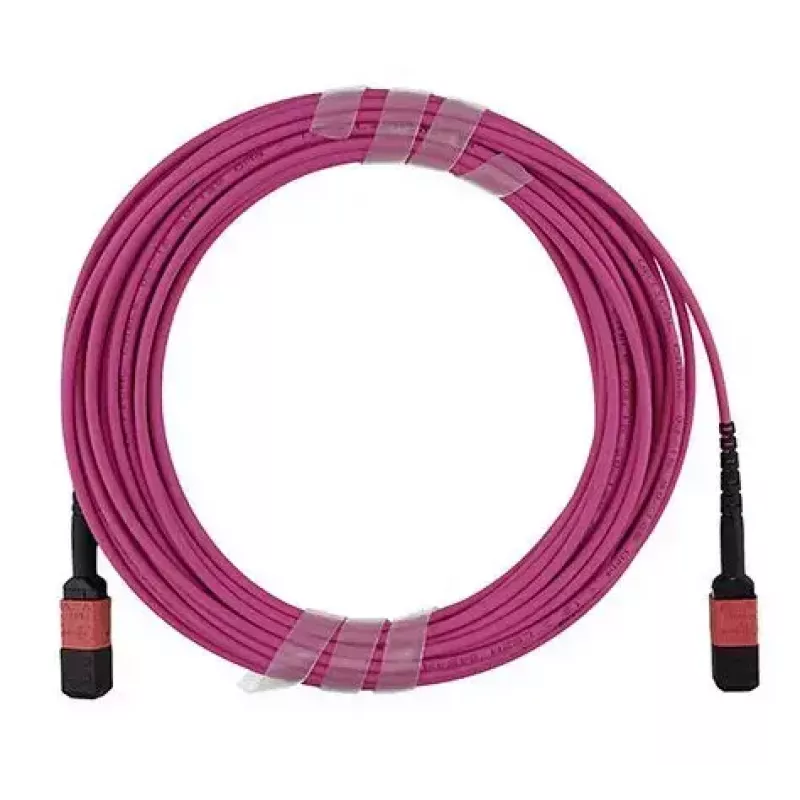

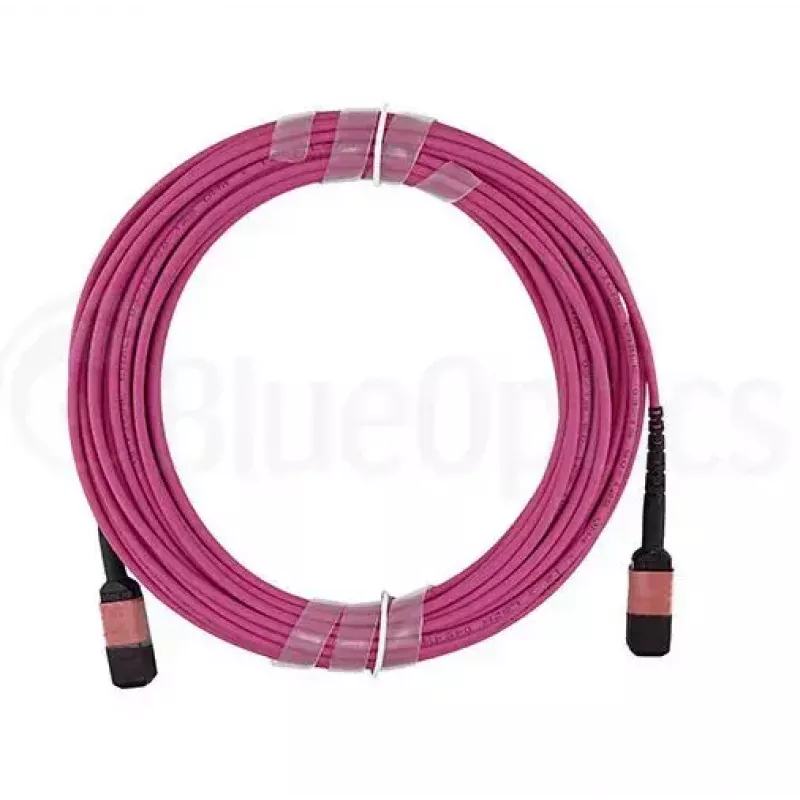

„BlueOptics CBL-MPO12-OM4-20M-BO“ yra 20 metrų ilgio MPO į MPO skaidulinis optinis komutacinis kabelis, skirtas didelės spartos daugiamodžiui perdavimui duomenų centrų ir tinklo infrastruktūros aplinkose. Sukurtas su OM4 lazeriu optimizuotu daugiamodžiu pluoštu ir MPO/UPC jungtimis abiejuose galuose, šis kabelis palaiko didelio tankio jungtis tarp pataisos skydų ir optinių siųstuvų-imtuvų. „CBL-MPO12-OM4-20M-BO“ turi LSZH (mažai dūmų, be halogenų) išorinį apvalkalą, kuris sumažina dūmų kiekį ir neišskiria halogenų gaisro atveju, ir yra išbandytas, kad užtikrintų mažus įterpimo nuostolius ir aukštą grįžtamąjį nuostolį patikimam signalo vientisumui.

Privalumai

Šis 20 m OM4 MPO kabelis užtikrina didesnį pralaidumą ir mažesnį silpninimą trumpojo nuotolio lygiagrečiai optikai ir didelio našumo tinklams. Lazeriu optimizuoto daugiamodžio pluošto naudojimas leidžia pasiekti didesnį modalinį pralaidumą, palyginti su standartiniais daugiamodžiais tipais. MPO/UPC jungtys ir precizinės cirkonio oksido įvorės užtikrina stabilų sujungimą ir iki pramonės standarto atitinkančių sujungimo ciklų. Gamyklinis testavimas interferometru ir OTDR suteikia dokumentuotas įterpimo nuostolių ir grįžtamojo nuostolio vertes, patvirtinančias veikimą.

Tinkama

• Jungtims tarp MPO įrengtų pataisos skydų duomenų centruose
• Lygiagrečios optikos jungtims 40/100/400 Gigabitų programoms (trumpojo nuotolio daugiamodis)
• Jungtims tarp MPO siųstuvų-imtuvų ir atskyrimo mazgų
• Didelio tankio pluošto paskirstymui serverių patalpose ir telekomunikacijų stovuose

Pagrindinės specifikacijos

• Ilgis: 20 metrų
• Pluošto tipas: OM4 daugiamodis, lazeriu optimizuotas

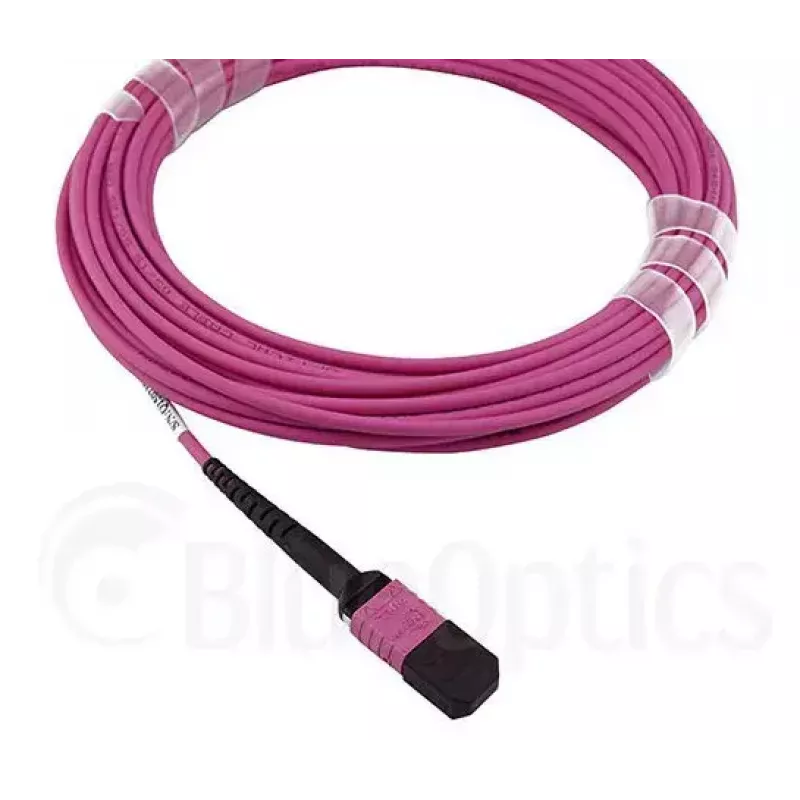

• Jungties tipas: MPO/UPC į MPO/UPC (abu galai)
• Apvalkalas: LSZH (mažai dūmų, be halogenų)
• Tipinis veikimas: maži įterpimo nuostoliai, aukštas grįžtamasis nuostolis (išmatuota gamykloje)
• Išbandyta su: interferometru ir OTDR; atitinka atitinkamus Telcordia reikalavimus

Kaip naudoti

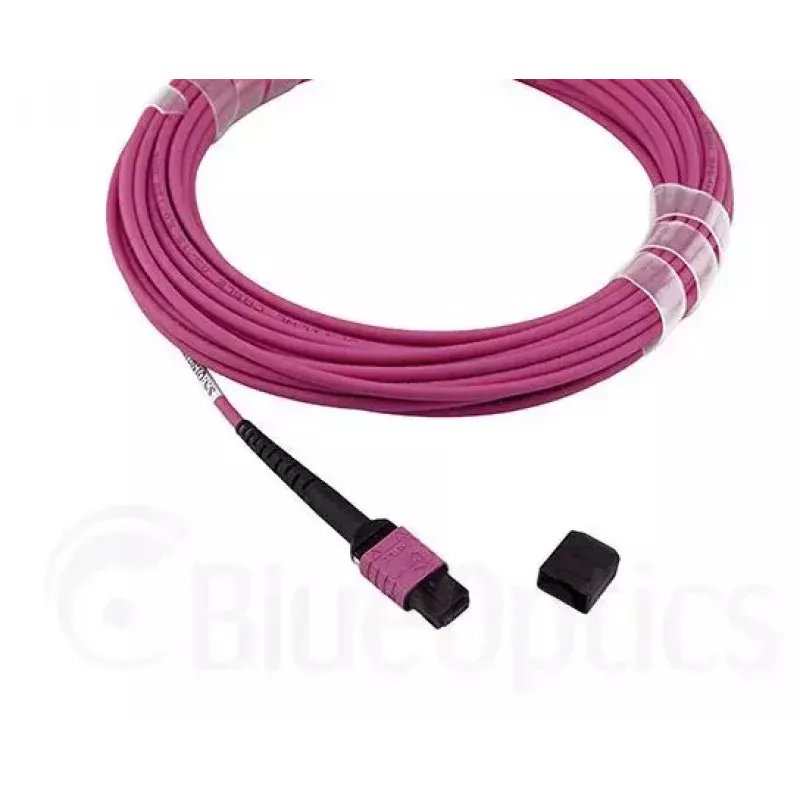

Nutieskite „BlueOptics“ MPO-MPO OM4 kabelį tarp MPO prievadų pataisos skyduose arba tiesiogiai tarp MPO siųstuvų-imtuvų, vengdami staigių lenkimų ir per didelio tempimo įtempio. Prieš įdėdami įsitikinkite, kad MPO jungtys yra švarios ir apsaugotos; naudokite tinkamus dulkių gaubtelius, kai jos nėra prijungtos. Teisingai sulygiuokite raktines MPO jungtis ir įkiškite, kol užsifiksuos skląstis. Įrenginiams, apimantiems siųstuvo-imtuvo atskyrimą, patikrinkite poliškumą ir kanalų atvaizdavimą, kad atitiktų įrangos konfigūraciją. Laikykitės lenkimo spindulių gamintojo rekomendacijose ir pritvirtinkite kabelį kabelių valdymo trasose, kad išvengtumėte judėjimo ir įtempimo.

Rekomendacijos

Prieš kiekvieną prijungimą valykite MPO jungčių galinius paviršius tinkamais pluošto valymo įrankiais ir, integruodami į kritines linijas, patikrinkite išmatuotus įterpimo nuostolius. Naudokite tinkamus MPO išskaidymo mazgus, kai konvertuojate į dvipusio LC jungtis, ir laikykitės daugiamodžio pluošto geriausios praktikos kanalo poliškumui ir pataisymui, kad užtikrintumėte laukiamą veikimą 40/100/400 Gb/s lygiagrečiose linijose.
