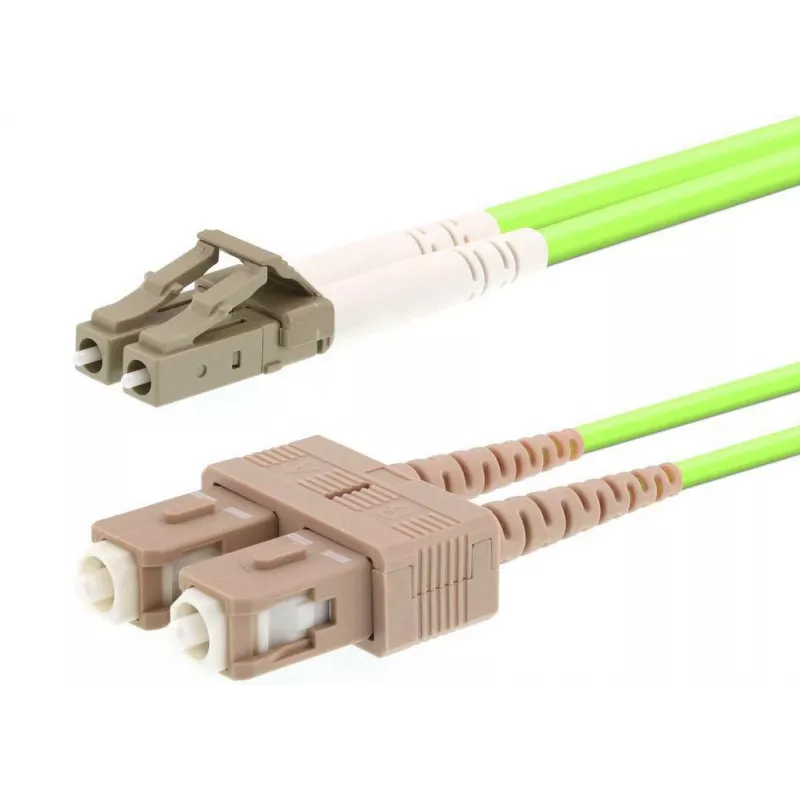

Skaidulinis optinis kabelis LOGON AL5LCSC10I/5I OM5 10 m LC–SC 50 µm pilnas dupleksas šviesiai žalias

LOGON AL5LCSC10I/5I OM5 10 m LC–SC daugiamodis skaidulinis optinis kabelis yra 10 metrų ilgio, pilno duplekso jungiamasis laidas su LC jungtimi viename gale ir SC jungtimi kitame. Pagamintas naudojant 50 µm WideBand OM5 lenkimui nejautrų daugiamodį pluoštą šviesiai žaliame apvalkale, šis kabelis optimizuotas trumpųjų bangų ilgio tankinimo (SWDM) sistemoms ir didelės spartos tarpusavio jungtims duomenų centruose, serverių stelažuose ir tinklo įrangoje, kuriai reikalingas daugiamodis OM5 našumas.

Privalumai

OM5 pluošto šerdis užtikrina lazeriu optimizuotą daugiamodį veikimą platesniame bangų ilgių diapazone (850–950 nm) nei tradicinis OM4, leidžiantį kelių bangų ilgių sistemas ir efektyvų dupleksinį perdavimą 40/100/400 Gb/s naudojant SWDM technologiją. Lenkimui nejautri konstrukcija sumažina makro- ir mikro-lenkimo nuostolius, užtikrindama patikimą veikimą įrenginiuose su mažais lenkimo spinduliais ir kompaktiškais kabelių organizatoriais. Kabelis padengtas dviejų sluoksnių UV kietinamu akrilatu, užtikrinančiu stabilias mechanines ir aplinkos savybes.

Tinka

• Trumpo atstumo didelės spartos jungtims duomenų centruose ir serverių patalpose
• Jungtims tarp jungiklių, maršrutizatorių ir siųstuvų-imtuvų, naudojančių LC ir SC prievadus
• Kelių bangų ilgių SWDM diegimams, siekiantiems 40/100/400 Gb/s
• Aplinkoms, kuriose reikalingas mažo lenkimo spindulio kabelių tiesimas ir kompaktiškas kabelių valdymas

Pagrindinės specifikacijos

• Pluošto tipas: WideBand OM5 daugiamodis, lenkimui nejautrus
• Šerdies skersmuo: 50 µm
• Ilgis: 10 m
• Jungtys: LC (viename gale) į SC (kitame gale)
• Perdavimas: Pilnas dupleksas daugiamodis
• Optimizuotas bangų ilgių diapazonas: 850–950 nm
• Apvalkalo spalva: Šviesiai žalia
• Danga: Dviejų sluoksnių UV kietinamas akrilatas
• Sukurta SWDM kelių bangų ilgių sistemoms ir suderinamumui su OM4 pluoštais

Kaip naudoti

Prieš jungdami patikrinkite jungtis ir optinius prievadus, ar nėra dulkių ar pažeidimų. Sulygiuokite LC jungtį su atitinkamu LC prievadu, o SC jungtį su SC prievadu, įkiškite, kol užsifiksuos arba tvirtai atsisės. Įsitikinkite, kad abu galai yra švarūs, naudodami tinkamus skaidulinės optikos valymo įrankius, kad išvengtumėte signalo nuostolių. Tieskite kabelį laikydamiesi rekomenduojamų lenkimo spindulio gairių ir pritvirtinkite jį kabelių valdymo priedais; venkite aštrių lenkimų, gniuždymo ar per didelės įtampos kabeliui. Atjungdami traukite už jungties korpuso, o ne už kabelio apvalkalo.

Rekomendacijos

Geriausiam veikimui naudokite šį OM5 kabelį su suderinamais SWDM siųstuvais-imtuvais ir palaikykite jungčių galų švarą. Montavimo metu laikykitės gamintojo nurodytų minimalaus lenkimo spindulio specifikacijų ir venkite pakartotinio stipraus lenkimo. Nenaudojamus kabelio ilgius laikykite laisvomis ritėmis, o jungčių galus apsaugokite dulkių dangteliais.
