Skaidulinis optinis išvedamasis pataisų kabelis BlueOptics 980-9I72H-00B010 MPO/UPC į 4×Duplex LC/UPC 10 m Daugiamodis OM4 50/125 µm LSZH 3,0 mm rausvai raudona 8 gyslų MPO be kaiščių

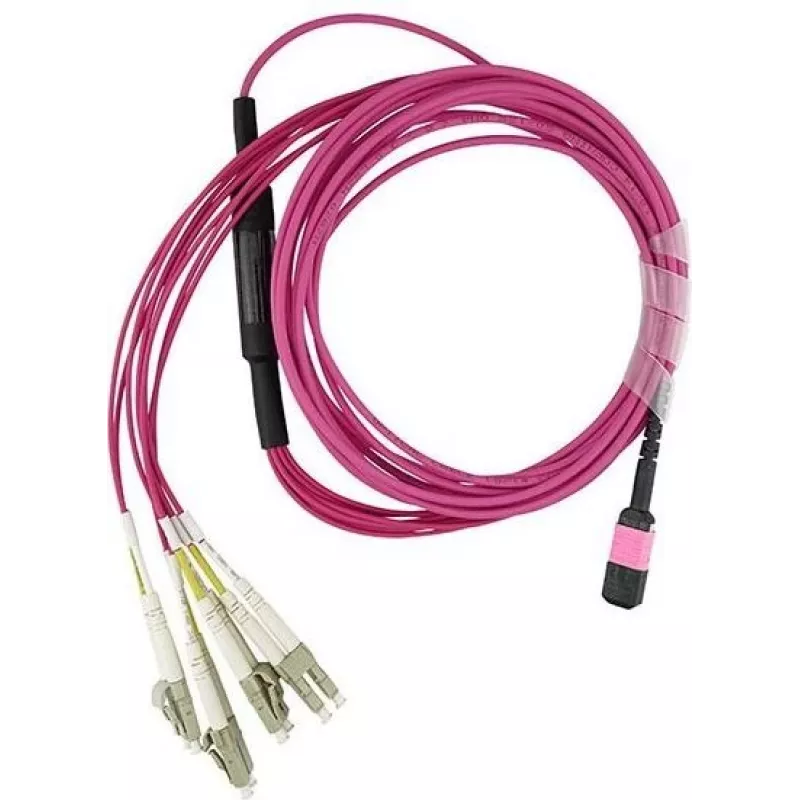

BlueOptics daugiamodis išvedamasis pataisų kabelis, 10 m ilgio, jungia MPO/UPC jungtį su keturiomis dvipusėmis LC/UPC jungtimis, skirtas didelio tankio lygiagrečiai optikai ir duomenų centrų magistraliniam sujungimui. Kabelis naudoja OM4 50/125 µm daugiamodę skaidulą su aštuoniomis gyslomis ir 3,0 mm mažai dūmų išskiriančiu halogenų neturinčiu (LSZH) apvalkalu, rausvai raudonos spalvos. MPO jungtis tiekiama be kreipiamųjų kaiščių, o gaminio komplekte yra bandymų ataskaita, patvirtinanti optinius parametrus. Šis kabelis palaiko trumpojo nuotolio, didelės spartos daugiamodes jungtis, kai reikia kelių lygiagrečių kanalų.

Privalumai

BlueOptics OM4 skaidula užtikrina didesnį pralaidumą ir geresnes modines charakteristikas, palyginti su žemesnės klasės daugiamodėmis skaidulomis, leidžianti patikimą perdavimą 10/40/100 Gbps programose trumpais atstumais. Išvedamoji konstrukcija supaprastina perėjimą nuo MPO magistralinių linijų prie LC dvipusių jungčių be papildomų modulių. LSZH išorinis apvalkalas sumažina toksiškų dūmų išsiskyrimą uždarose erdvėse, o kompaktiška 3,0 mm konstrukcija leidžia lanksčiai tiesti kabelių kanaluose ir pataisų spintose. Pridedama bandymų ataskaita dokumentuoja įterptinius nuostolius ir vientisumo matavimus kokybės užtikrinimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite MPO galą į MPO prievadą arba MPO kasetę, skirtą priimti jungtis be kaiščių, tada nutieskite kabelį iki norimo pataisų skydo ar įrangos. Kiekvieną dvipusę LC/UPC porą įjunkite į atitinkamus LC prievadus ar adapterius. Prieš sujungdami patikrinkite jungčių švarą ir laikykitės standartinių skaidulų tvarkymo praktikų, kad išvengtumėte per didelio lenkimo ar tempimo. Patikrinkite jungties veikimą naudodami tinkamą bandymo įrangą ir pridedamą bandymų ataskaitą kaip pradinį atskaitos tašką.

Rekomendacijos

Laikykite jungtis švarias ir uždengtas, kai nenaudojamos, išlaikykite lenkimo spindulį didesnį nei gamintojo nurodytas minimumas, venkite tempimo apkrovų, viršijančių kabelio specifikaciją, ir laikykite kabelį suvyniotą be ankštų kilpų. Naudokite pridedamą bandymų ataskaitą, kad palygintumėte išmatuotus įterptinius nuostolius su tikėtinomis vertėmis po įrengimo.
