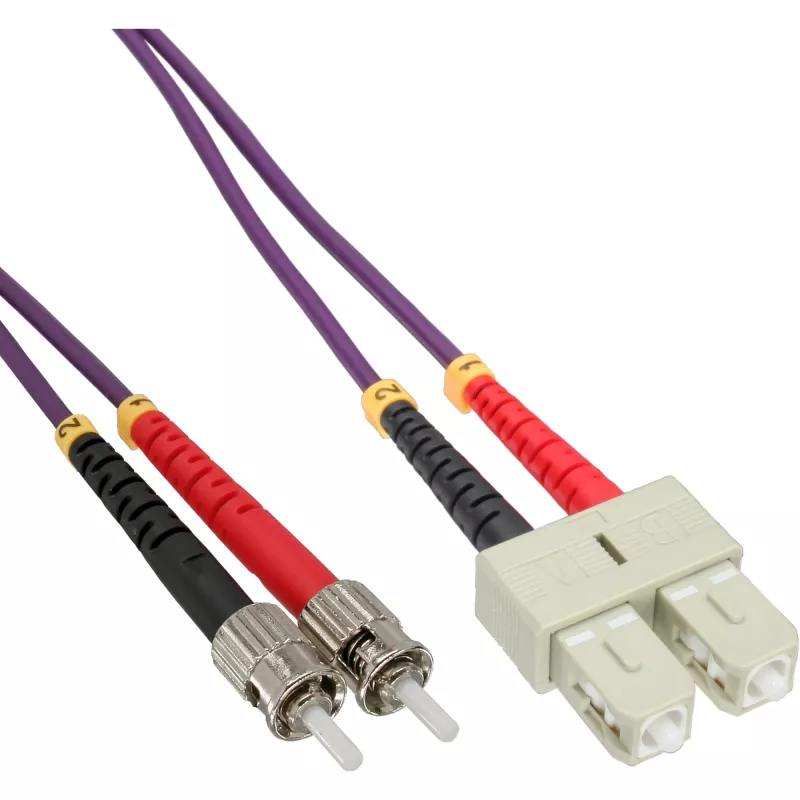

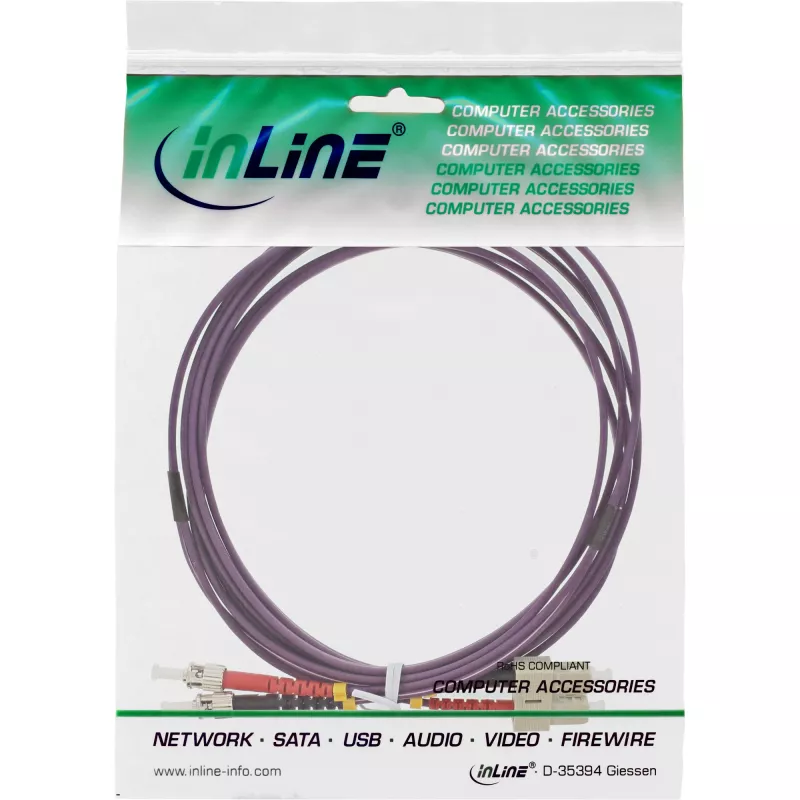

Skaidulinis optinis dvipusis kabelis SC/ST InLine 82502P 50/125µm OM4 2m

InLine Skaidulinis optinis dvipusis kabelis SC/ST 50/125µm OM4 2m yra daugiamodis komutacinis kabelis, skirtas didelio pralaidumo tinklo aplinkoms. Jis turi 50 µm šerdies skersmenį ir OM4 klasifikaciją, kad palaikytų didesnius duomenų perdavimo greičius ir ilgesnį pasiekiamumą, palyginti su žemesnėmis OM klasėmis. Kabelis naudoja SC ir ST jungtis dvipusėje konfigūracijoje, kad užtikrintų vienalaikius perdavimo ir priėmimo kanalus pilno dvipusio ryšio linijoms duomenų centruose, serverių patalpose ir miestelio magistralėse.

Privalumai

OM4 daugiamodis pluoštas užtikrina pagerintą modalinį pralaidumą 10G ir 40G programoms, o 50/125µm šerdies/apvalkalo geometrija suteikia suderinamumą su įprastais daugiamodžiais siųstuvais-imtuvais. SC jungtis turi stumiamąją-traukiamąją, lengvai naudojamą sąsają, o ST jungtis pasižymi bajonetiniu fiksatoriumi, užtikrinančiu patikimą jungtį. 2 metrų ilgis subalansuoja lankstumą ir valdomą maršrutą stovuose ir skirstymo skyduose. Dvipusė konstrukcija užtikrina teisingą poliškumą ir supaprastina montavimą suporuotoms pluošto linijoms.

Tinka

• Duomenų centrų jungtims ir serverio prie komutatoriaus prijungimui
• Miestelių ir įmonių magistralinių pluošto linijų
• Pluoštinių skirstymo skydų ir optinių paskirstymo rėmų
• Trumpo ir vidutinio nuotolio daugiamodžiui perdavimui (10G/40G)

Pagrindinės specifikacijos

• Pluošto tipas: Daugiamodis OM4
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Konfigūracija: Dvipusis (du pluoštai)
• Jungtis A: SC (vienmodžio stiliaus antgalis, daugiamodis poliravimas)
• Jungtis B: ST (bajonetinis fiksatorius)
• Ilgis: 2 m
• Tipinės programos: 10G ir 40G daugiamodės linijos, pataisymas

Kaip naudoti

Nutieskite dvipusį kabelį tarp įrangos prievadų arba skirstymo skydo prievadų, užtikrindami, kad nebūtų viršijami lenkimo spinduliai ir jungtys išliktų švarios. SC jungtį įstatykite tiesiai stumdami, kol užsifiksuos, o ST jungtį įstatykite sulygiavę, tada pasukite ketvirtį apsisukimo, kad įjungtumėte bajonetą. Patikrinkite poliškumą ir linijos būseną prijungtuose siųstuvuose-imtuvuose arba komutatoriuose, o nenaudojamus prievadus naudokite dulkių gaubtelius, kad išvengtumėte užteršimo. Pluoštus laikykite už jungčių korpusų ir netraukite už kabelio apvalkalo šalia jungties galo.

Rekomendacijos

Prieš sujungdami, apžiūrėkite ir, jei reikia, nuvalykite jungčių galinius paviršius naudodami tinkamus pluošto valymo įrankius. Laikykitės minimalaus lenkimo spindulio, nurodyto daugiamodžiui pluoštui, kad išvengtumėte padidėjusio slopinimo. Kritinėms linijoms, po montavimo patikrinkite įterpimo ir grįžtamuosius nuostolius ir dokumentuokite prievado atvaizdavimą, kad užtikrintumėte teisingą dvipusę orientaciją.
