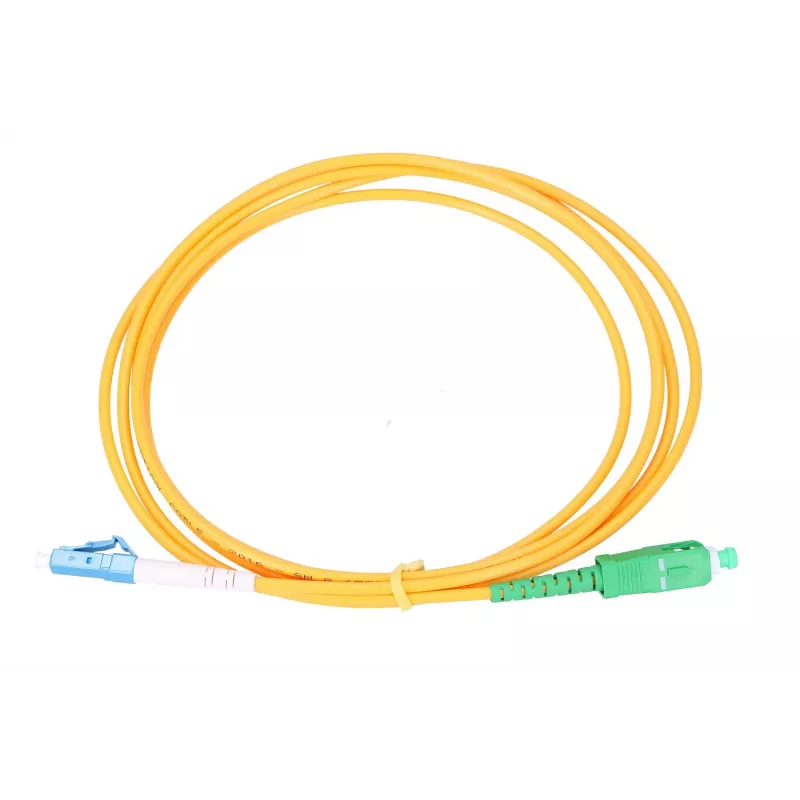

Skaidulinis komutacinis kabelis Extralink SC/APC į LC/UPC, vienmodis G.652D, 3 mm, simpleksinis, 20 m

Extralink vienmodis skaidulinis komutacinis kabelis su SC/APC jungtimi viename gale ir LC/UPC kitame suteikia 20 m simpleksinę jungtį mažų nuostolių optiniam signalui perduoti. Kabelis naudoja G.652D vienmodį pluoštą 3 mm apvalkale, skirtą pataisymui, įrangos sujungimui ir FTTH įrengimams, kur reikalingas patikimas vienmodis ryšys tarp įrenginių. Šis komutacinis kabelis palaiko standartines telekomunikacijų ir duomenų tinklų programas ir tinka jungti komutatorius, medijos keitiklius, OLT ir ONU/ONT prieigos bei paskirstymo aplinkose.

Privalumai

Šis simpleksinis SC/APC į LC/UPC komutacinis kabelis pasižymi mažais įterpimo nuostoliais ir stabiliu vienmodžiu veikimu dėl G.652D pluošto konstrukcijos ir tiksliai užbaigtų jungčių. SC/APC ir LC/UPC užbaigų derinys leidžia universaliai suderinti su įprasta stovo ir sienine įranga, išlaikant optinio grįžtamojo praradimo charakteristikas. 3 mm apvalkalas suteikia fizinę apsaugą įprastam tvarkymui ir maršrutizavimui nepridedant per didelio tūrio, o 20 m ilgis apima vidutinius atstumus įrangos patalpose, laidų spintose ir FTTH patalpose.

Tinka

• Optinės įrangos, tokios kaip komutatoriai, medijos keitikliai ir transponderiai, sujungimui
• FTTH jungtims tarp OLT ir ONU/ONT įrenginių
• Pataisos skydelio prie įrangos jungtims telekomunikacijų ir duomenų centrų aplinkose
• Laboratoriniams bandymams ir laikiniems skaiduliniams maršrutams, kur reikalinga vienmodė simpleksinė jungtis

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, atitinkantis G.652D
• Jungtis A: SC/APC (kampinis fizinis kontaktas)
• Jungtis B: LC/UPC (ultrafizinis kontaktas)
• Kabelio konstrukcija: simpleksinis, 3 mm išorinis apvalkalo skersmuo
• Ilgis: 20 metrų
• Tipinis naudojimas: vienmodis optinis pataisymas telekomunikacijoms ir FTTH

Kaip naudoti

Nustatykite reikiamus prievadus savo įrenginiuose ir įkiškite SC/APC bei LC/UPC jungtis į atitinkamus adapterius ar lizdus, užtikrindami, kad kampinis APC galas būtų sujungtas su APC prievadu, o UPC galas su UPC prievadu. Venkite per didelio lenkimo; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio vienmodžiam pluoštui tiesiant 3 mm kabelį. Pritvirtinkite kabelį palei lovelius arba kabelių tvarkymo priemonėse, kad išvengtumėte apkrovos jungčių antgaliams ir palaikytumėte stabilų optinį veikimą.

Rekomendacijos

Prieš montavimą išvalykite jungčių galinius paviršius naudodami tinkamus skaidulų valymo įrankius ir apžiūrėkite antgalius skaidulų mikroskopu. Laikykite ir tieskite pataisos laidą be aštrių lenkimų ar užlenkimų; palaikykite švelnias kilpas ir naudokite kabelių raiščius arba Velcro juosteles neužverždami. Geriausiems optiniams rezultatams derinkite APC jungtis su APC prievadais, o UPC jungtis su UPC prievadais, kad išvengtumėte grįžtamojo praradimo problemų.
