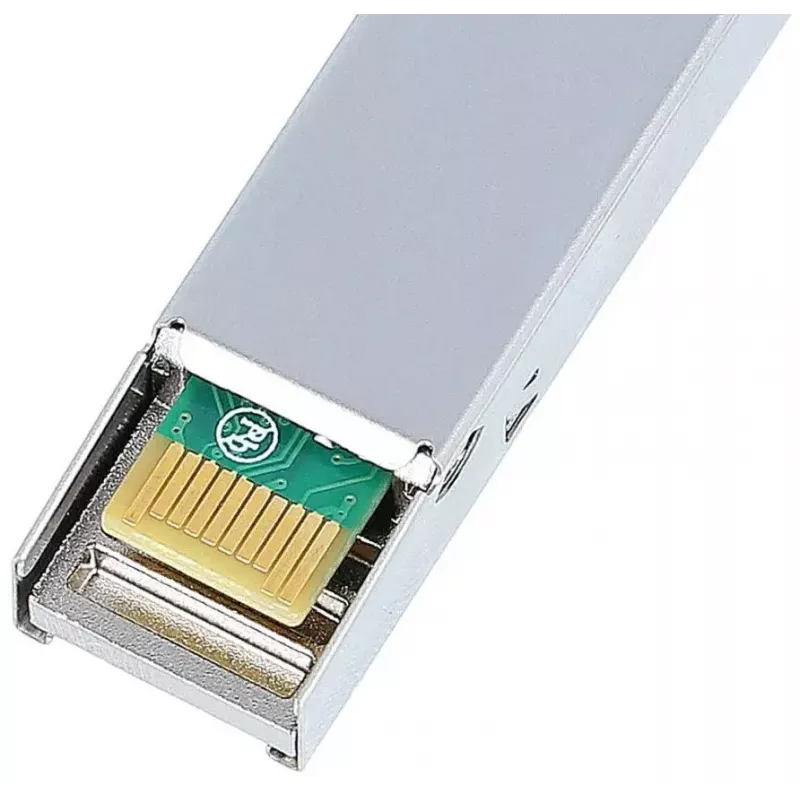

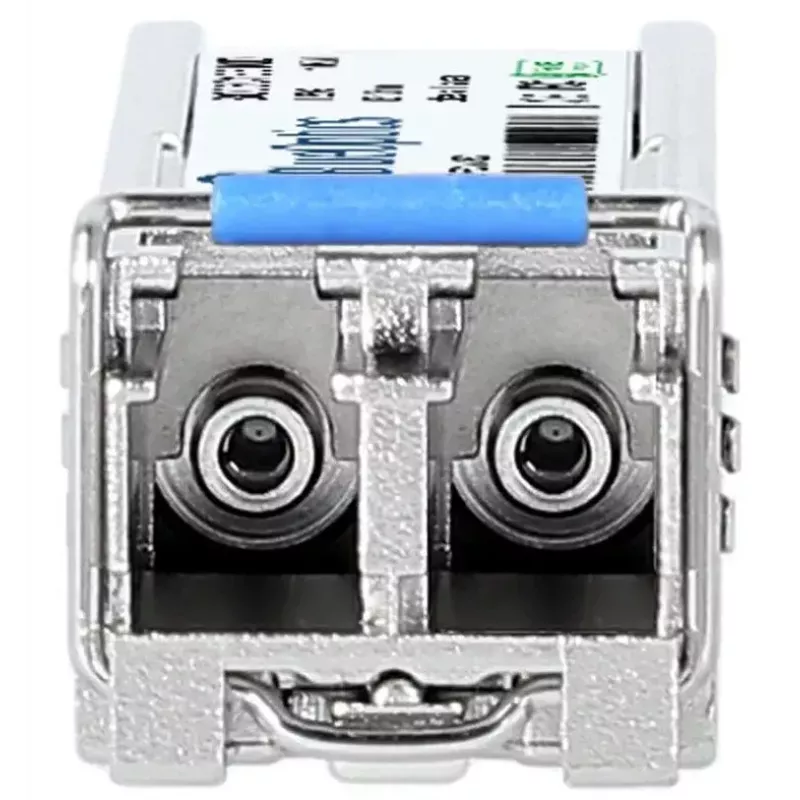

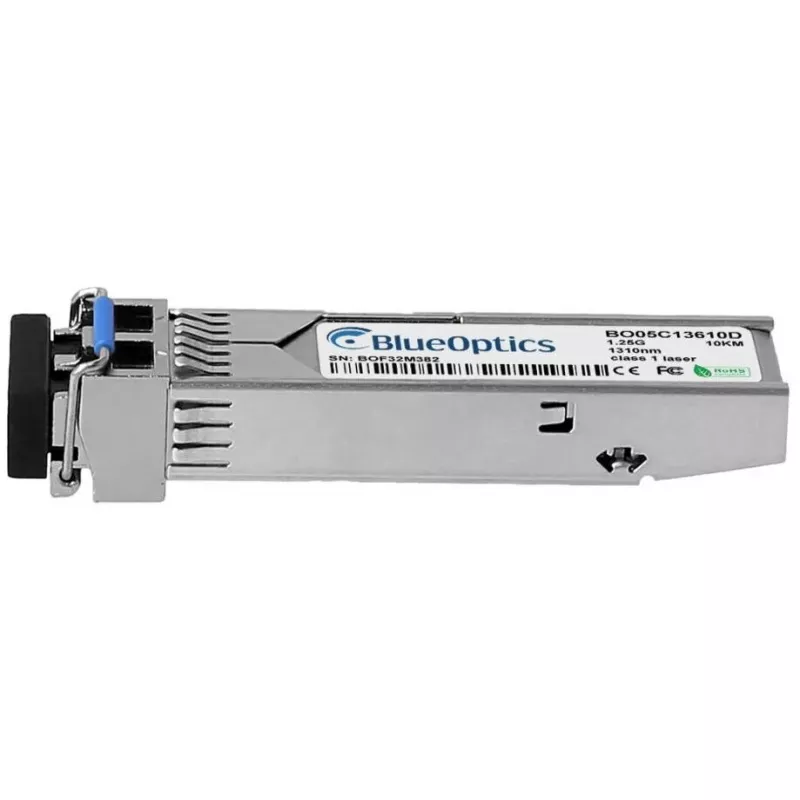

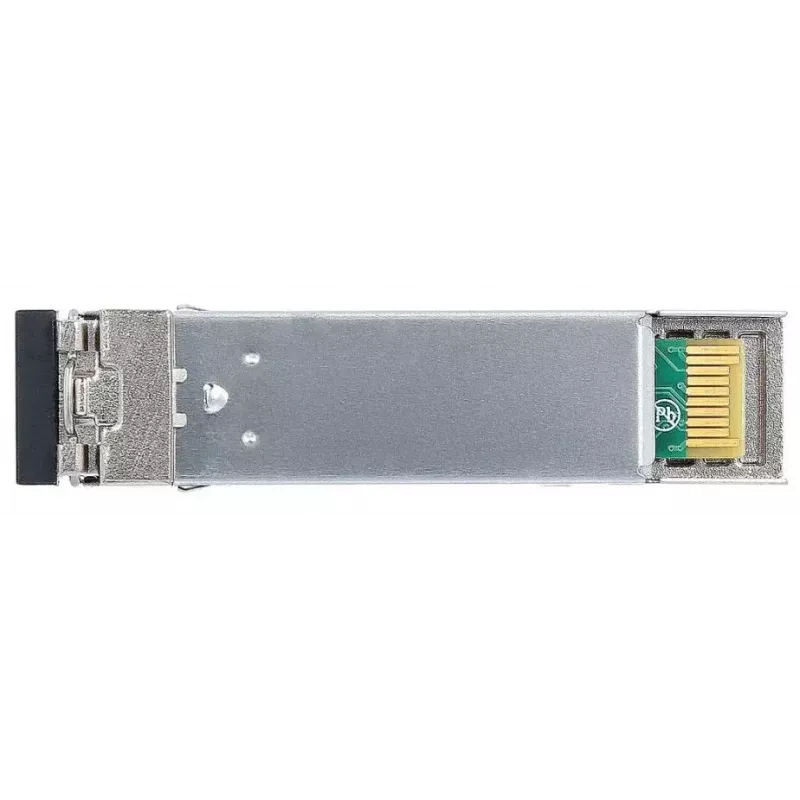

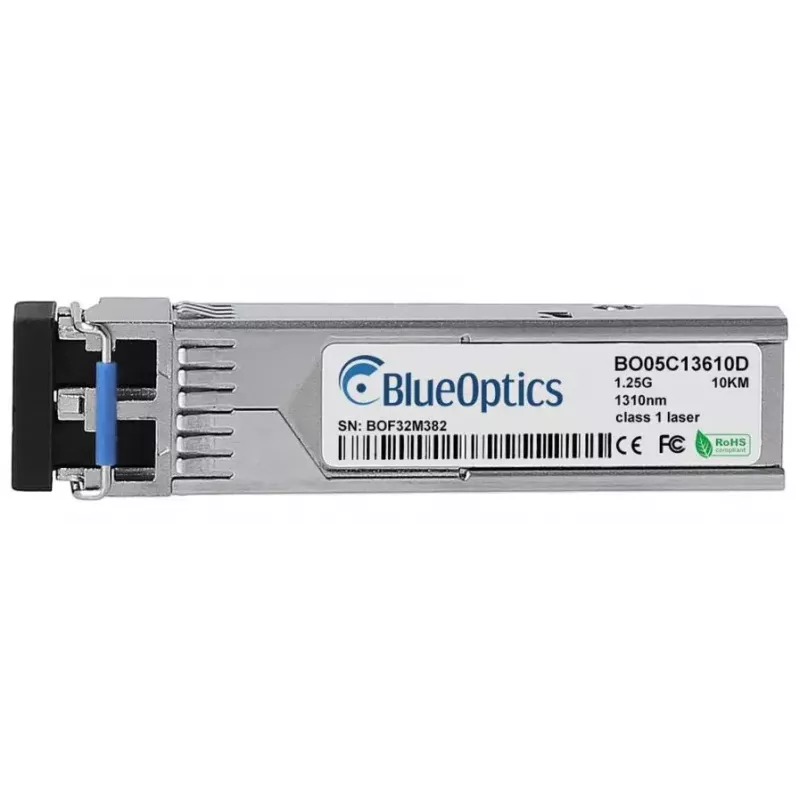

Skaidulinio optinio signalo siųstuvas-imtuvas SFP BlueOptics E1MG-LX-BO 10000 m aliuminis

BlueOptics E1MG-LX-BO yra SFP skaidulinio optinio signalo siųstuvas-imtuvas, sukurtas vienmodėms linijoms ir didelės spartos duomenų perdavimui iki 10 000 m. Jis yra aliuminio korpuse, sveria apie 20 g ir atitinka MSA SFP formos faktoriaus susitarimus bei naudoja LC dvipusę jungtį. Modulis palaiko 1000BASE-LX spartą su 1310 nm siųstuvo ir imtuvo bangos ilgiais, tinka Ethernet, Fibre Channel over Ethernet ir SDH/SONET programoms, kurioms reikia patikimo taškas-taškas optinio ryšio.

Privalumai

Siųstuvas-imtuvas turi kompaktišką aliuminio korpusą ir mažą svorį, todėl jį lengva valdyti ir montuoti. Jis sukurtas taip, kad būtų suderinamas su aparatine įranga, palaikančia Brocade E1MG-LX 1000BASE-LX SFP, ir pagamintas pagal MSA standartus. Modulis palaiko skaitmeninę diagnostiką (DDM/DOM), kad būtų galima stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, jei priimančioji įranga palaiko šias funkcijas. Pagamintas naudojant atrinktus optinius lazerius ir integrinius grandynus, šis įrenginys skirtas ilgam eksploatavimo laikui ir stabiliam veikimui vienmodžiuose optiniuose tinkluose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite BlueOptics SFP siųstuvą-imtuvą į suderinamo jungiklio, maršruto parinktuvo ar duomenų saugyklos sistemos SFP lizdą, tinkamai nukreipę LC dvipusį lizdą. Optiniam ryšiui naudokite vienmodžius LC pluošto kabelius ir įsitikinkite, kad siuntimo ir priėmimo skaidulos tarp linijos galų yra tinkamai sukryžiuotos. Patikrinkite, ar priimančioji įranga palaiko 1000BASE-LX, o prireikus – DDM/DOM funkcijas, kad gautumėte diagnostines vertes. Po prijungimo veikimo metu palaukite trumpą modulio inicijavimo laiką, prieš tikrindami linijos būseną ir srautą.

Rekomendacijos

Norint užtikrinti optimalų veikimą, siųstuvą-imtuvą naudokite su sertifikuotu vienmodžiu pluoštu ir mažų nuostolių LC jungtimis, laikykite šviesolaidžių jungtis švarias, o priimančiojoje įrangoje patikrinkite linijos parametrus. Užtikrinkite programinės aparatinės įrangos ar tvarkyklių suderinamumą priimančioje platformoje, kad būtų išlaikytas visas funkcionalumas ir diagnostikos prieiga.
