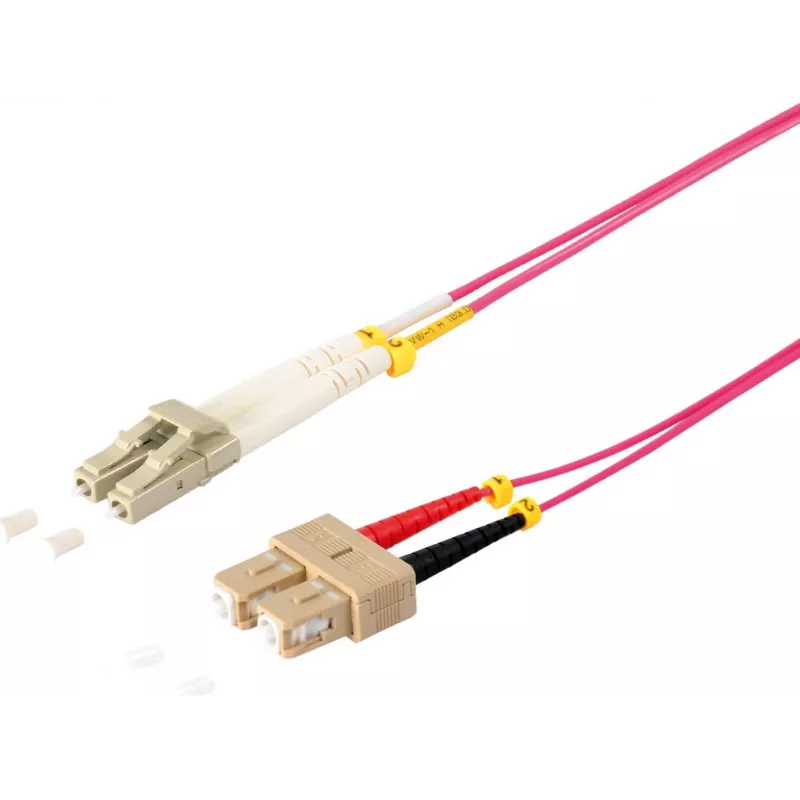

Skaidulinio optinio kabelio InfiniBand ShiverPeaks 77937/4 2 m

ShiverPeaks InfiniBand skaidulinio optinio kabelio 77937/4 yra 2 m OM4 daugiamodė jungtis, skirta didelio pralaidumo, mažos delsos ryšiams. Su 50 µm šerdies skersmeniu ir pilno dvipusio ryšio LC-SC jungčių konfigūracija, šis kabelis palaiko didelės spartos duomenų perdavimą tarp tinklo įrangos duomenų centruose, saugojimo masyvuose ir HPC klasteriuose. Konstrukcija subalansuoja signalo vientisumą ir lankstumą trumpų ir vidutinių nuotolių optinėms jungtims.

Privalumai

OM4 daugiamodis stiklas ir 50 µm šerdies skersmuo užtikrina didesnį pralaidumą ir mažesnę modalinę dispersiją, palyginti su žemesnės klasės daugiamodėmis skaidulomis. LC ir SC jungčių tipai užtikrina suderinamumą su įvairiais siųstuvais-imtuvais ir pataisų skydais, o pilno dvipusio ryšio išdėstymas leidžia vienu metu vykdyti dvikryptį ryšį. 2 m ilgis tinka stovo lygio arba spintos iki spintos trasoms, kur reikalingas nuspėjamas optinis veikimas.

Tinka (užduotims / naudojimo atvejams)

• Duomenų centrų aukštynkryptės jungtys ir pataisų sujungimai tarp komutatorių ir direktorių
• Jungtys saugojimo zonų tinklams (SAN) ir NAS sistemoms
• Didelio našumo skaičiavimo klasterių mazgų jungtys
• Pataisų skydo iki siųstuvo-imtuvo jungtys stovų aplinkoje

Pagrindinės specifikacijos

• Skaidulos tipas: OM4 daugiamodė
• Šerdies skersmuo: 50 µm
• Ilgis: 2 m
• Jungtys: LC viename gale, SC kitame (pilnas dvipusis ryšys)
• Perdavimas: daugiamodė optinė jungtis trumpų ir vidutinių nuotolių didelės spartos duomenims

Kaip naudoti

Įdiekite kabelį įkišdami LC ir SC jungtis į atitinkamus siųstuvus-imtuvus, pataisų skydus arba prievadus. Prieš sujungdami įsitikinkite, kad jungtys yra švarios ir nepažeistos, kad išvengtumėte įterpimo nuostolių. Nutieskite kabelį vengdami staigių lenkimų, suspaudimų ar griežtų kabelių raiščių; laikykitės gamintojo rekomenduojamo lenkimo spindulio daugiamodei skaidulai. Patikrinkite jungties būseną ir optinę galią, jei tinklo įranga tai palaiko, kad patvirtintumėte tinkamą įdiegimą.

Rekomendacijos

Kai kabelis nėra prijungtas, naudokite skaidulos galų dulkių gaubtelius, prieš diegdami valykite jungtis tinkamomis skaidulų valymo priemonėmis ir pažymėkite abu galus, kad supaprastintumėte priežiūrą ir trikčių šalinimą tankioje kabelių aplinkoje.
