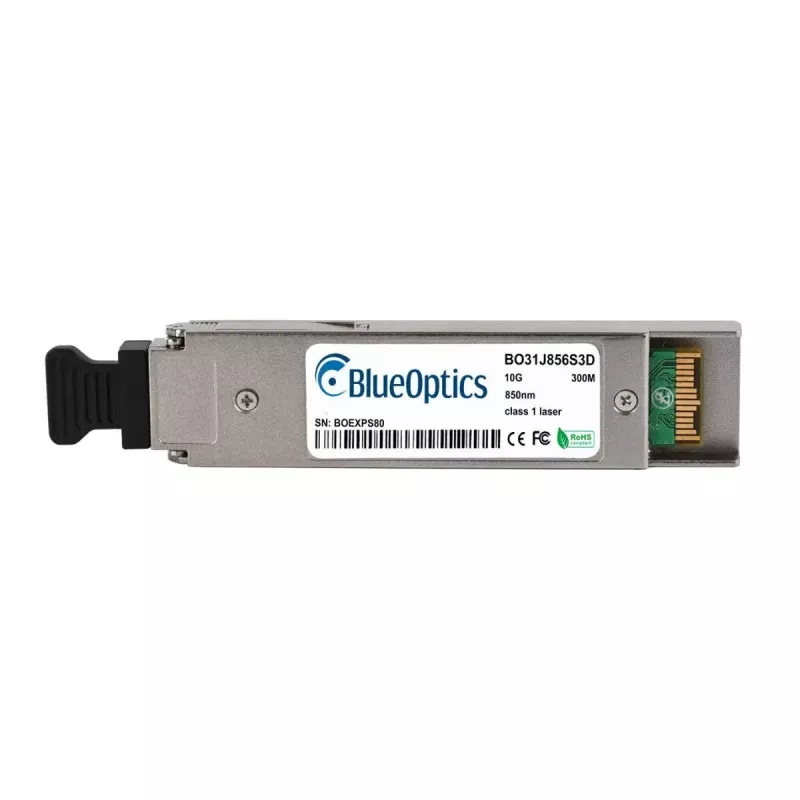

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics TXN181070850X2D-BO 10000 Mbit/s XFP 850 nm

BlueOptics TXN181070850X2D-BO yra skaidulinės optikos siųstuvo-imtuvo modulis su XFP sąsaja, skirtas 10 Gbit/s duomenų perdavimui daugiamode skaidula. Jis veikia 850 nm bangos ilgiu ir palaiko standartines 10GBASE-SR optines jungtis su LC dvipuse jungtimi. Modulis atitinka RoHS reikalavimus, yra lengvas (apie 20 g) ir skirtas naudoti tinklo įrangoje, kuri priima XFP formos faktoriaus siųstuvus-imtuvus.

Privalumai

Modulis užtikrina 10 000 Mbit/s pralaidumą su XFP sąsaja ir naudoja 850 nm optiką, tinkamą trumpo nuotolio daugiamodėms jungtims. Jo kompaktiškas, sidabro spalvos korpusas ir mažas svoris supaprastina montavimą ir naudojimą. Pagamintas pagal pramonės MSA formos faktoriaus standartus, siųstuvas-imtuvas sukurtas „plug-and-play“ integracijai sistemose, palaikančiose XFP 10GBASE-SR modulius, ir apima skaitmeninę diagnostiką (DDM/DOM), kai pagrindinė aparatinė įranga siūlo šią funkciją.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite XFP siųstuvą-imtuvą į tinkamą XFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai pagrindinė sistema yra išjungta, arba laikydamiesi pardavėjo karštojo keitimo nurodymų. Prijunkite LC dvipusius daugiamodžius skaidulinius pataisomuosius laidus prie modulio perdavimo ir priėmimo prievadų, užtikrindami teisingą poliškumą. Konfigūruokite pagrindinę tinklo sąsają pagal įrenginio dokumentaciją ir patikrinkite ryšio būseną. Jei pagrindinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), naudokite aparatinės įrangos pardavėjo pateiktus valdymo įrankius, kad realiuoju laiku stebėtumėte maitinimo įtampą, lazerio poslinkį, perdavimo galią, priėmimo galią ir temperatūrą.

Rekomendacijos

Naudokite daugiamodes skaidulas ir LC dvipusius pataisomuosius laidus, pritaikytus 850 nm bangos ilgiui, ir vadovaukitės pagrindinės įrangos pardavėjo suderinamumo sąrašu XFP siųstuvams-imtuvams. Prieš įkišdami įsitikinkite, kad jungtys ir skaidulų galai yra švarūs, ir venkite skaidulų lenkimo virš rekomenduojamų spindulių. Įjunkite DDM/DOM stebėjimą, kur įmanoma, kad padėtumėte spręsti jungčių triktis ir atlikti prevencinę priežiūrą.
