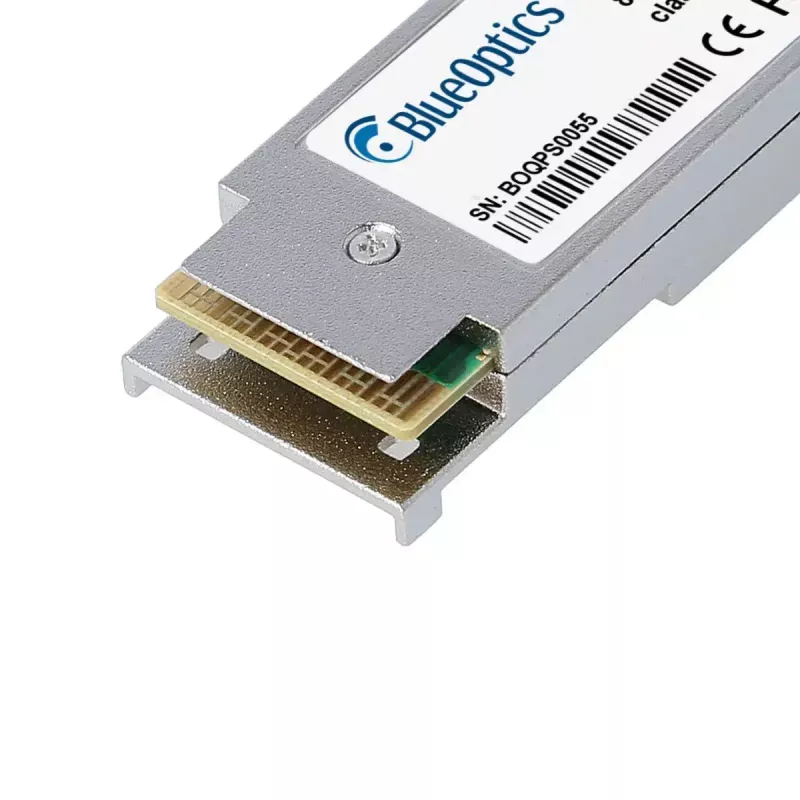

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics QFX-QSFP-40GE-ESR4-BO 40000 Mbit/s 850 nm

„BlueOptics QFX-QSFP-40GE-ESR4-BO“ yra QSFP skaidulinės optikos siųstuvo-imtuvo modulis, skirtas 40 Gbit/s optinėms jungtims daugiamode skaidula, kurios centrinis bangos ilgis – 850 nm. Modulis turi MPO/MTP jungtį pagal MSA standartus ir užtikrina vienalaikius perdavimo bei priėmimo kanalus kompaktiškame QSFP formos faktoriuje. Pagamintas iš aukštos kokybės komponentų ir išbandytas naudoti įprastose tinklo platformose, jis skirtas kaip suderinama alternatyva sistemoms, palaikančioms atitinkamą 40GBASE-ESR4 MPO/MTP QSFP modulį.

Privalumai

Siųstuvas-imtuvas palaiko maksimalią 40000 Mbit/s duomenų perdavimo spartą ir yra pagamintas pagal MSA suderinamas mechanines bei optines specifikacijas, kad būtų užtikrintas suderinamumas su tinklo komutatoriais, maršrutizatoriais ir saugojimo sistemomis. Jame įdiegtas skaitmeninės diagnostikos stebėjimas (DDM/DOM), leidžiantis realiuoju laiku stebėti optinę galią, maitinimo įtampą, lazerio poslinkio srovę ir temperatūrą, o modulis surinktas iš atrinktų optinių ir elektroninių komponentų, kad būtų užtikrintas ilgesnis tarnavimo laikas ir patikimumas. Kompaktiškas QSFP korpusas ir MPO/MTP sąsaja įgalina didelio tankio, mažo vėlinimo jungtis duomenų centrų ir įmonių aplinkose.

Tinka

• 40 Gigabit Ethernet jungtims daugiamode skaidula duomenų centruose
• Didelės spartos komutatoriaus–komutatoriaus ir komutatoriaus–serverio jungtims
• Saugojimo tinklo (SAN) magistralėms ir agregavimo jungtims
• Sistemų atnaujinimui, kai reikalingi MSA reikalavimus atitinkantys QSFP MPO/MTP siųstuvai-imtuvai

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP (MPO/MTP jungtis)
• Maksimali duomenų perdavimo sparta: 40000 Mbit/s (40 Gbit/s)
• Optinis bangos ilgis: 850 nm perdavimui ir priėmimui
• Suderinama skaidula: Daugiamodė skaidula (MMF)
• Formos faktorius: QSFP (karšto prijungimo)
• Spalva ir svoris: sidabrinis korpusas, apie 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM (realiuoju laiku stebima įtampa, srovė, optinė galia, temperatūra)
• MSA reikalavimus atitinkanti mechaninė ir elektrinė konstrukcija, užtikrinanti platų aparatinės įrangos suderinamumą

Kaip naudoti

Įdiekite „BlueOptics QSFP“ siųstuvą-imtuvą į suderinamą QSFP prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai pagrindinis įrenginys yra išjungtas, arba vadovaudamiesi gamintojo karšto keitimo instrukcijomis. Prijunkite MPO/MTP daugiamodės skaidulos komutacinį kabelį prie siųstuvo-imtuvo ir nutieskite kabelį iki atitinkamo MPO/MTP galo arba pataisos skydelio. Po įdiegimo patikrinkite jungties būseną pagrindiniame įrenginyje ir, jei palaikoma, peržiūrėkite DDM/DOM rodmenis, kad patvirtintumėte optinės galios lygius ir darbo temperatūrą. Integruodami į gamintojo prekės ženklo platformas, laikykitės sistemos gamintojo rekomendacijų dėl programinės įrangos ar suderinamumo nustatymų.

Rekomendacijos

Naudokite kokybiškus daugiamodžius MPO/MTP komutacinius kabelius ir laikykitės rekomenduojamų jungčių valymo procedūrų, kad išlaikytumėte signalo vientisumą. Įsitikinkite, kad pagrindinis įrenginys palaiko DDM/DOM, jei reikia nuotolinės diagnostikos. Geriausiam našumui užtikrinti derinkite siųstuvą-imtuvą su daugiamodės skaidulos tipais (OM3/OM4), tinkamais 40GBASE-ESR4 jungtims, ir laikykitės geriausios kabelių infrastruktūros praktikos dėl lenkimo spindulio ir maršruto parinkimo.
