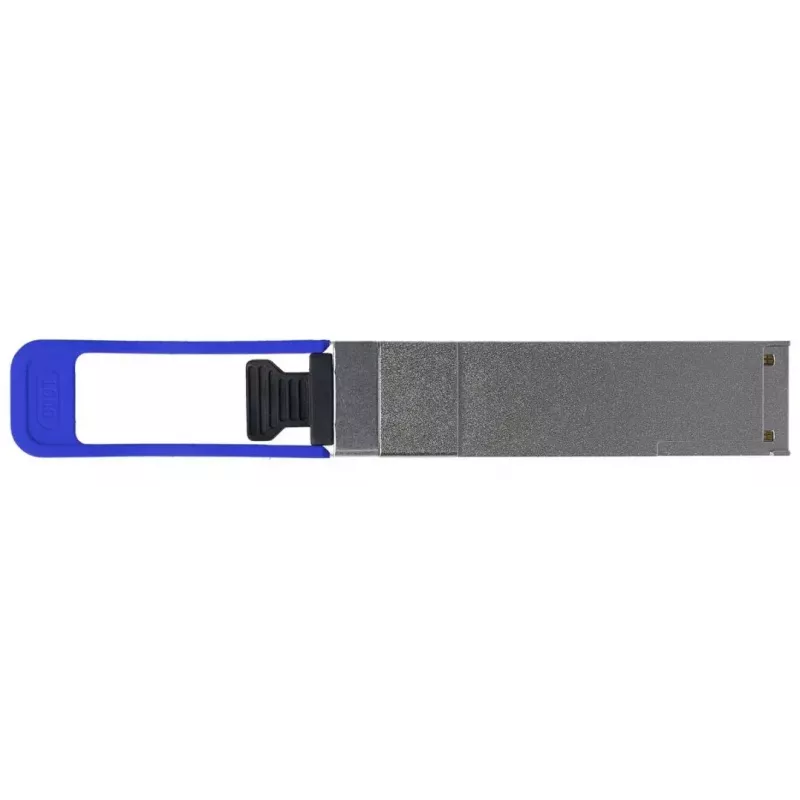

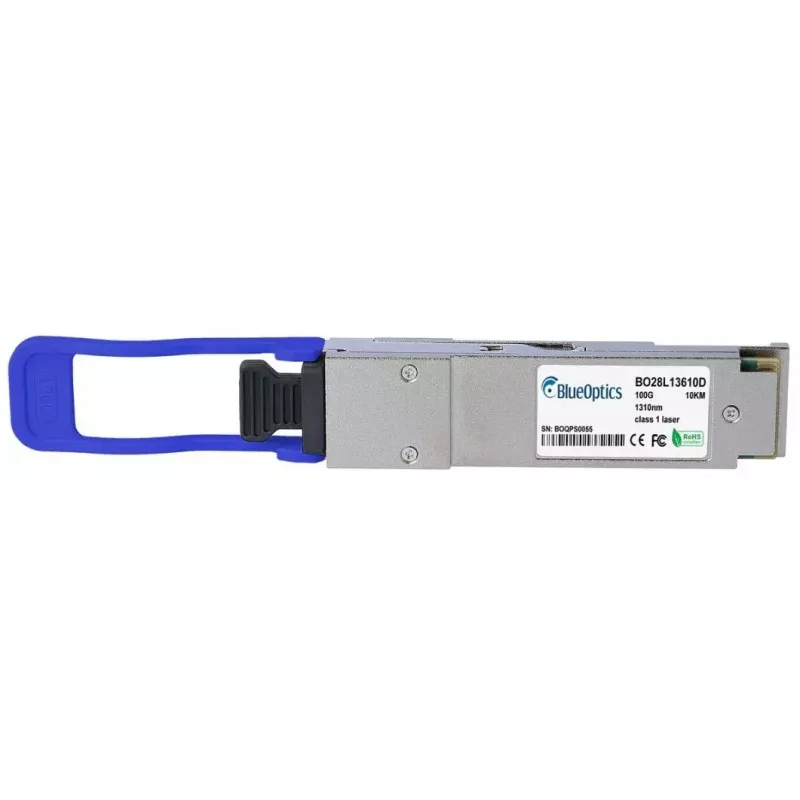

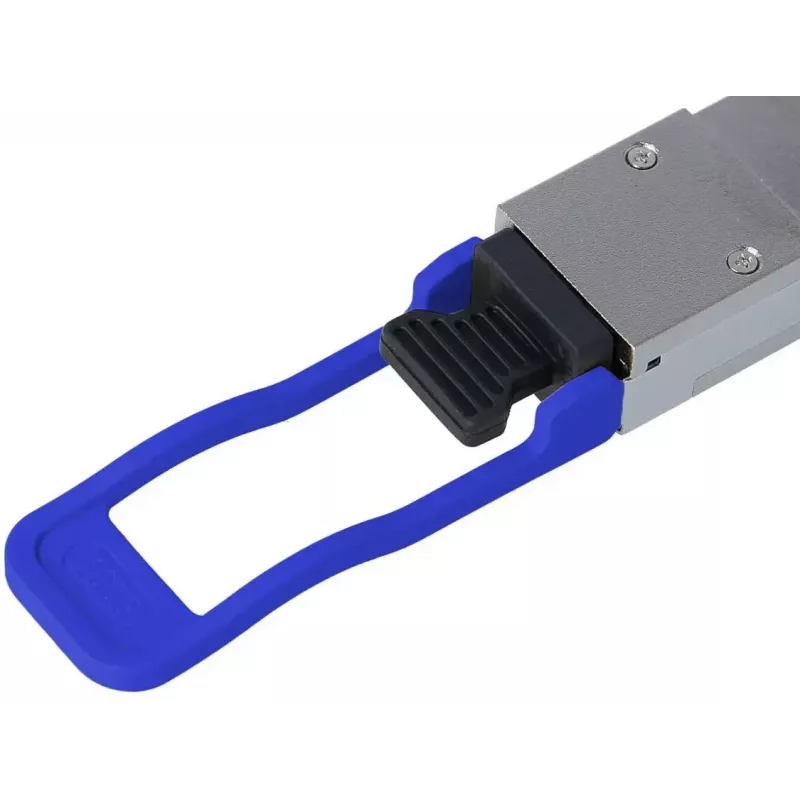

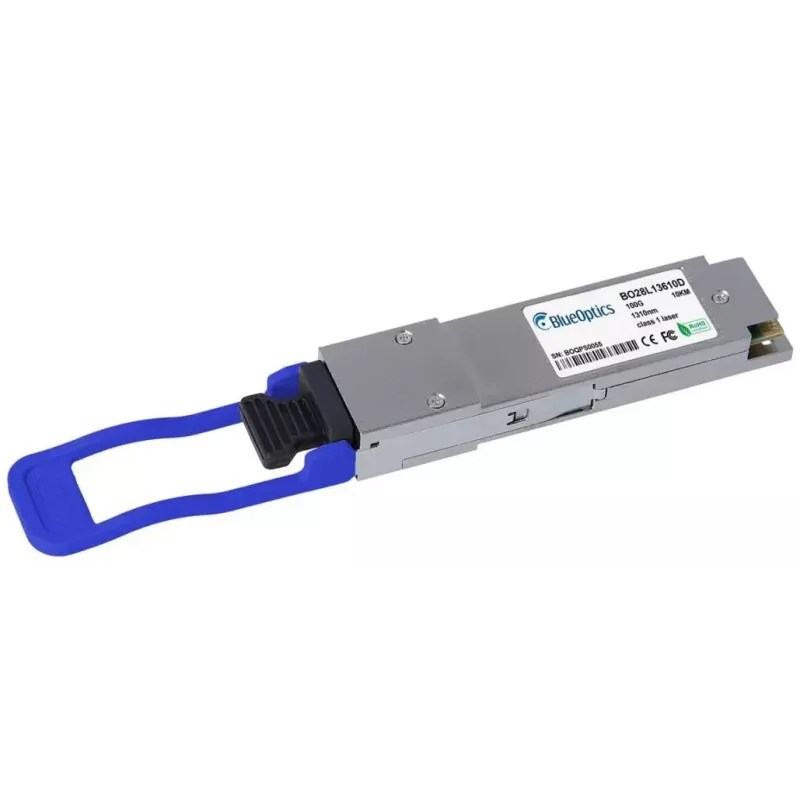

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics ET7402-LR4-BO 100000 Mbit/s QSFP28

BlueOptics ET7402-LR4-BO yra QSFP28 skaidulinės optikos siųstuvo-imtuvo modulis, sukurtas 100G (100000 Mbit/s) didelės spartos jungtims vienmodžiu pluoštu. Jame naudojama QSFP28 sąsaja su LC dvipusiu jungiamumu ir atitinka įprastus MSA formos faktoriaus standartus. Modulis skirtas naudoti tinklo įrangoje, kuri palaiko 100GBASE-LR4 optiką ir suteikia stebėjimo bei patikimo tolimojo optinio perdavimo funkcijas. Gaminio spalva – sidabrinė, o vieneto svoris – maždaug 40 g. Modulis atitinka RoHS reikalavimus, o jo MTBF yra 1 000 000 valandų.

Privalumai

BlueOptics ET7402-LR4-BO siūlo daugiabangius CWDM siuntimo ir priėmimo kanalus, skirtus įgyvendinti 100GBASE-LR4 jungtis iki tipinių vienmodžio pluošto atstumų, apibrėžtų LR4 standarte. Jo QSFP28 formos faktorius užtikrina kompaktišką, karšto prijungimo įdiegimą suderinamuose komutatoriuose, maršrutizatoriuose ir saugojimo sistemose. Modulyje yra skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkcija, leidžianti realiuoju laiku nuskaityti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, kai pagrindinė aparatinė įranga palaiko šias funkcijas. Komponentų parinkimas ir MSA atitiktis siekia užtikrinti ilgesnį eksploatavimo laiką ir nuoseklų suderinamumą su pagrindinių tiekėjų platformomis, priimančiomis LR4 QSFP28 optiką.

Tinka

• 100G eterneto jungtims duomenų centrų agregavimo ir stuburo / lapų architektūrose
• Ilgojo pasiekiamumo vienmodžio pluošto jungtims iki LR4 standarto atstumų
• Didelės spartos jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Aplinkoms, kuriose reikia nuotolinės optinės linijos diagnostikos ir stebėjimo

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28 (karšto prijungimo)
• Duomenų perdavimo sparta: iki 100000 Mbit/s (100G)
• Optinis standartas: 100GBASE-LR4 (CWDM bangos, vienmodis pluoštas)
• Jungtis: LC dvipusė
• Skaitmeninė diagnostika: DDM/DOM (atitinka MSA)
• Gaminio spalva: Sidabrinė
• Svoris: apie 0,04 kg
• Aplinka / standartai: atitinka RoHS
• Patikimumas: MTBF apie 1 000 000 valandų

Kaip naudoti

Įdiekite BlueOptics ET7402-LR4-BO į suderinamą QSFP28 prievadą, kol prieglobos įrenginys yra įjungtas, laikydamiesi įrangos gamintojo karšto pakeitimo procedūrų. Prijunkite tinkamą LC dvipusį vienmodį pataisymo laidą tarp siųstuvų-imtuvų arba prie pataisymo skydo, užtikrindami teisingą pluošto poliškumą. Patikrinkite, ar prieglobos platforma palaiko 100GBASE-LR4 optiką, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM palaikymą, kad pasiektumėte diagnostinius parametrus. Laikykitės komutatoriaus arba maršrutizatoriaus dokumentacijos, kad patvirtintumėte linijos konfigūraciją, juostų susiejimą ir bet kokius programinės aparatinės įrangos nustatymus, reikalingus trečiųjų šalių optikai.

Rekomendacijos

Kad užtikrintumėte geriausią signalo vientisumą ir diapazoną, naudokite vienmodį pluoštą ir aukštos kokybės LC dvipusius pataisymo laidus; venkite staigių lenkimų ir palaikykite tinkamą jungčių švarą. Prieš diegimą patvirtinkite suderinamumą ir DDM/DOM palaikymą su tiksline aparatine įranga ir apsvarstykite galimybę išbandyti vieną modulį savo aplinkoje prieš visišką įdiegimą.
