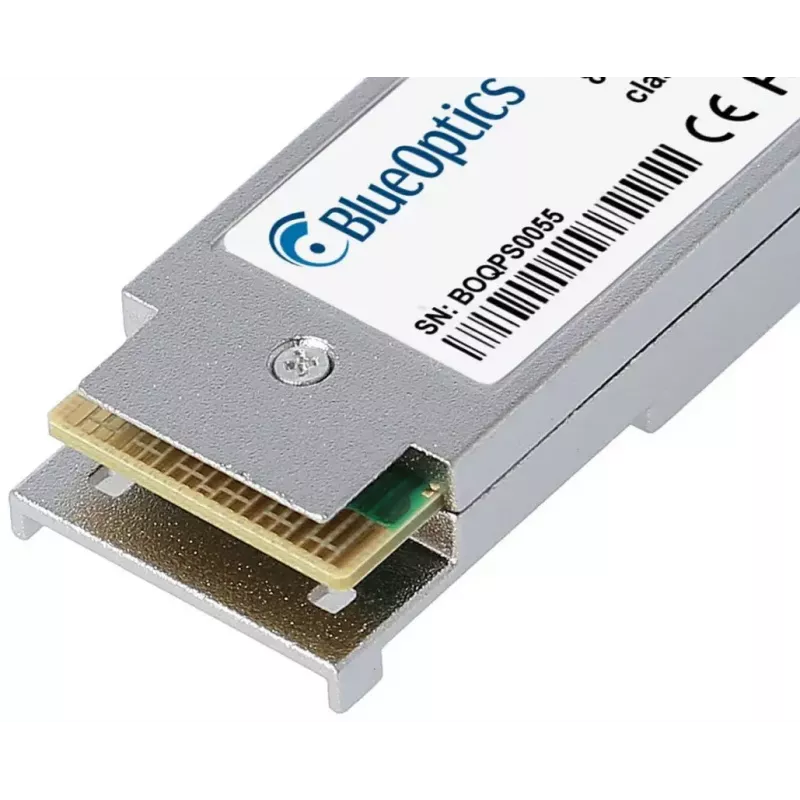

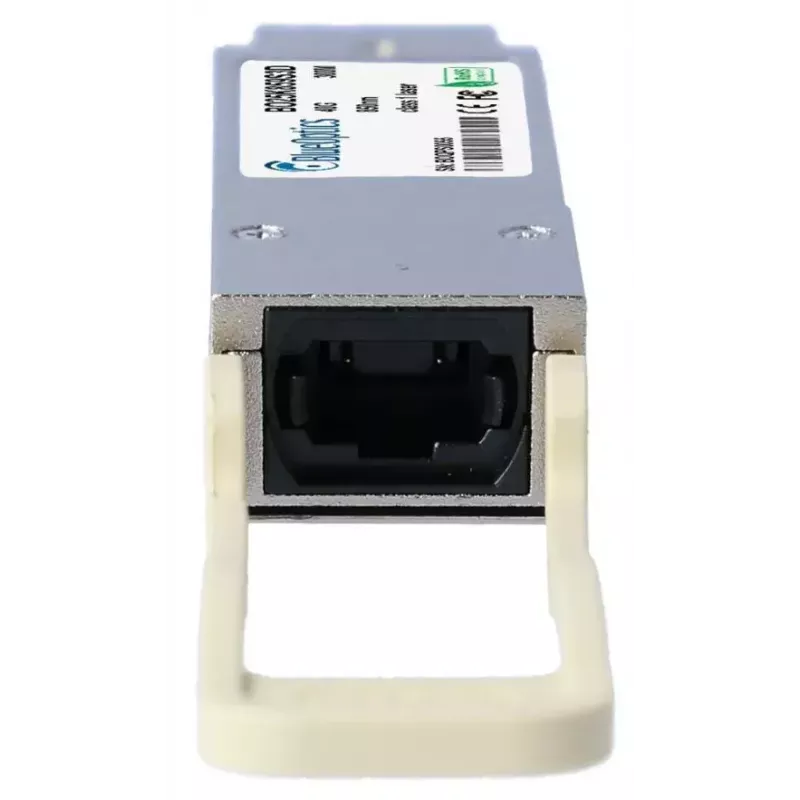

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics AA1404006-E6-BO 40 000 Mbit/s QSFP

„BlueOptics AA1404006-E6-BO“ yra QSFP skaidulinės optikos siųstuvo-imtuvo modulis, sukurtas sparčiam duomenų perdavimui iki 40 000 Mbit/s. Suderinamas su „Extreme Networks“ įranga, palaikančia Originalių modulį, šis sidabro spalvos QSFP siųstuvas-imtuvas naudoja MPO/MTP sąsają ir palaiko daugiamodės skaidulos jungtis. Modulis įgyvendina 40GBASE-ESR4 perdavimą su 850 nm lazeriais vienu metu siuntimui ir priėmimui atskirais skaidulų kanalais ir yra skirtas naudoti komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose, priimančiuose QSFP modulius.

Privalumai

Šis „BlueOptics“ QSFP siųstuvas-imtuvas užtikrina standartizuotą QSFP formos faktorių ir MPO/MTP jungiamumą pagal MSA gaires, kad būtų užtikrintas mechaninis ir elektrinis suderinamumas. Jis palaiko didelę duomenų perdavimo spartą iki 40 Gbit/s trumpo nuotolio daugiamodėms jungtims ir apima skaitmeninį diagnostikos stebėjimą (DDM/DOM), skirtą nuotoliniam maitinimo įtampos, lazerio poslinkio srovės, siuntimo išėjimo galios, priėmimo įėjimo galios ir temperatūros matavimui. Pagamintas naudojant pramoninio lygio komponentus, modulis sukurtas ilgam tarnavimo laikui ir nuspėjamam veikimui tinkluose, palaikančiuose atitinkamą formos faktorių ir protokolus.

Tinka

• 40 Gbit/s daugiamodės skaidulos jungtims duomenų centrų viršutinio stovo ir agregacijos komutatoriuose
• Didelio pralaidumo jungtims tarp maršrutizatorių, komutatorių ir saugojimo sistemų
• Aplinkoms, kurioms reikalingas MPO/MTP jungiamumas ir QSFP formos faktorius

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP su MPO/MTP jungtimi
• Maksimali duomenų perdavimo sparta: 40 000 Mbit/s (40 Gbit/s)
• Perdavimo tipas: 40GBASE-ESR4 daugiamodei skaidulai
• Bangos ilgis: 850 nm (siuntimas ir priėmimas)
• Produkto spalva: Sidabro
• Palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), suderinamą su SFF-8472

Kaip naudoti

Įkiškite QSFP siųstuvą-imtuvą į suderinamą QSFP prievadą tinklo įrenginyje, kol jis tvirtai užsifiksuos. Prijunkite tinkamą MPO/MTP daugiamodės skaidulos pataisymo kabelį prie siųstuvo-imtuvo ir nuotolinio įrenginio ar pataisymo skydo, užtikrindami teisingą poliškumą. Patikrinkite, ar prieglobos įrenginys palaiko modulį ir ar prieglobos sistemoje įjungtas DDM/DOM stebėjimas (jei reikia). Po įkišimo ir ryšio užmezgimo stebėkite ryšio būseną ir diagnostinius parametrus per prieglobos sistemą, kad patvirtintumėte normalų veikimą.

Rekomendacijos

Naudokite daugiamodę skaidulą, sertifikuotą 40GBASE-ESR4, ir aukštos kokybės MPO/MTP pataisymo laidus, kad pasiektumėte nurodytą nuotolį ir našumą. Užtikrinkite, kad prieglobos įrangos programinė aparatinė įranga palaikytų trečiųjų šalių QSFP modulius, ir įjunkite DDM/DOM stebėjimą, kur įmanoma, kad stebėtumėte optinius ir elektrinius parametrus. Imkitės modulio už kraštų, laikykite apsauginius dangtelius ant nenaudojamų prievadų ir laikykitės ESD atsargumo priemonių montuojant ir šalinant.
