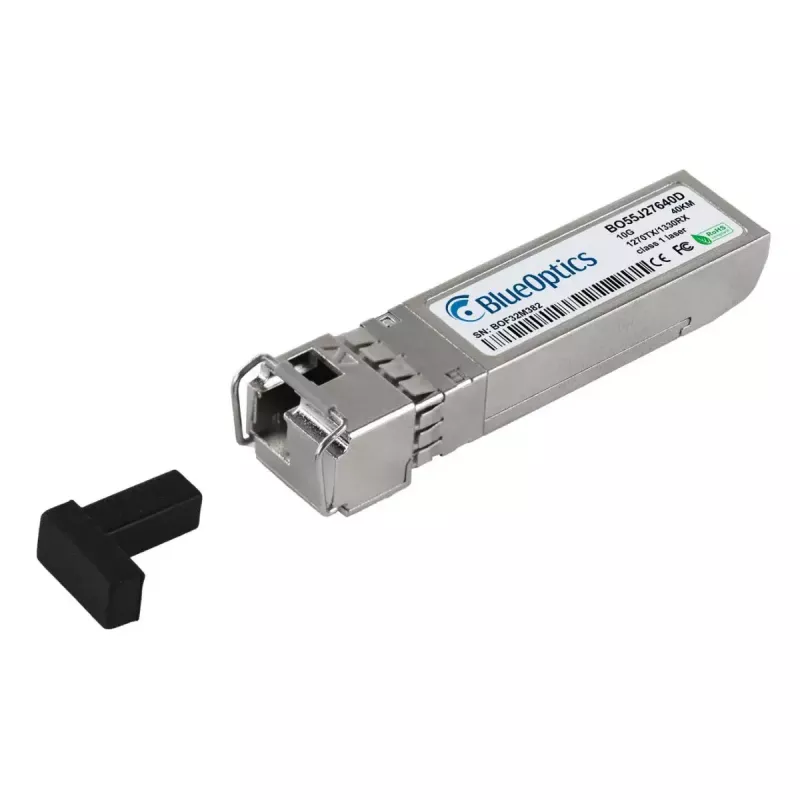

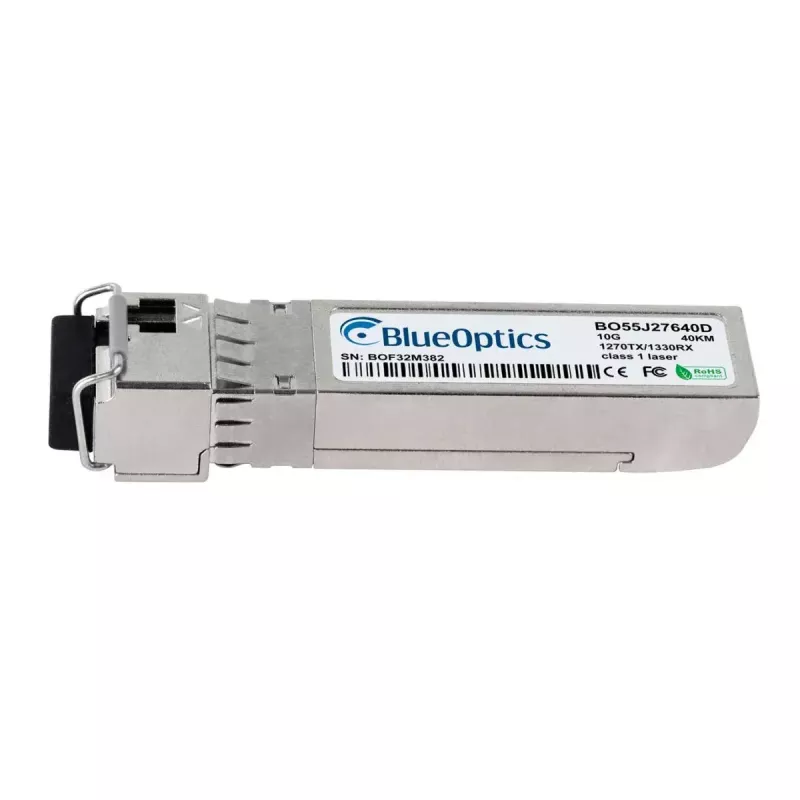

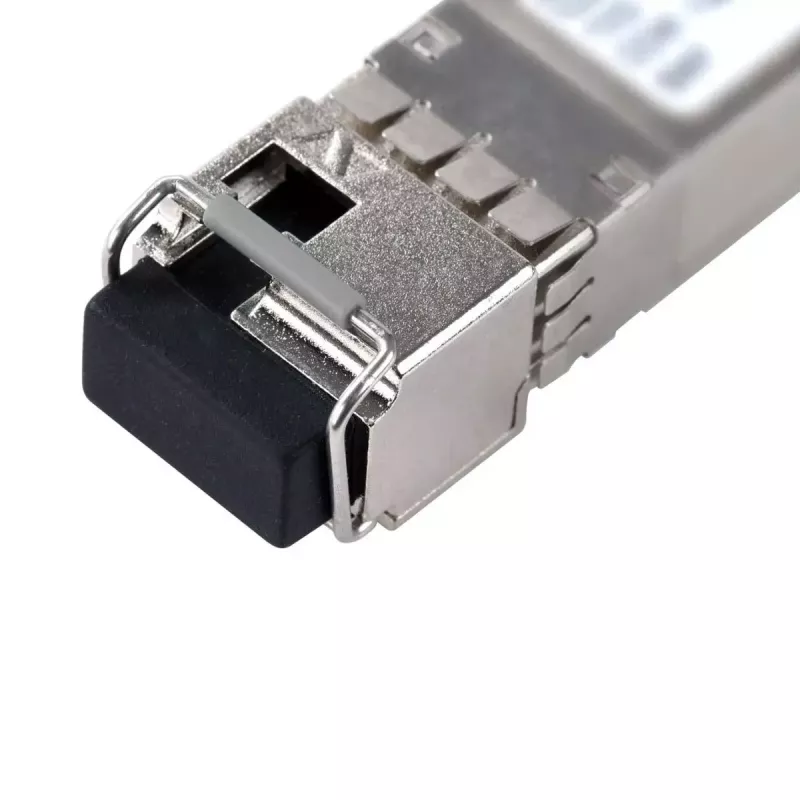

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics 740-066993-BO SFP+ 40000 m

„BlueOptics 740-066993-BO SFP+ 40000 m“ yra skaidulinės optikos siųstuvo-imtuvo modulis, skirtas vienmodėms tolimojo ryšio linijoms, kurių nominalus pasiekiamumas – iki 40 000 metrų. Įdėtas į aliuminio korpusą ir sveriantis apie 20 g, šis SFP+ modulis pasižymi kompaktišku, MSA standartą atitinkančiu formos faktoriumi, turi LC simplex jungtį ir palaiko 10 Gbps klasės duomenų perdavimą. Jis užtikrina dvikryptį perdavimą viena skaidula, naudodamas skirtingus siuntimo ir priėmimo bangos ilgius, ir yra skirtas integruoti į tinklo įrangą, priimančią SFP+ optinius modulius.

Privalumai

Modulis siūlo tolimojo veikimo vienmodį režimą mažame SFP+ pakete ir lengvą aliuminio korpusą, kuris palaiko standartinį karštąjį prijungimą. Jis atitinka įprastus MSA optinių siųstuvų-imtuvų matmenis ir naudoja LC simplex jungtį paprastam skaidulų kabelių prijungimui. Siųstuvas-imtuvas palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), leidžiančią nuotoliniu būdu stebėti optinius ir elektrinius parametrus, kai naudojamas suderinamoje pagrindinėje įrangoje. Jo vienos skaidulos dvikrypčio perdavimo konstrukcija sumažina skaidulų skaičių tiesioginio ryšio linijose.

Tinka

• 10 Gbps Ethernet ir „Fibre Channel over Ethernet“ ryšiams vienmode skaidula
• Tolimojo nuotolio tiesioginio ryšio jungtims iki 40 km
• Integravimui į komutatorius, maršrutizatorius, saugojimo sistemas ir kitą su SFP+ suderinamą tinklo aparatinę įrangą
• Tinklo sąrankoms, kurioms reikalingos LC simplex jungtys ir vienos skaidulos dvikryptis perdavimas

Pagrindinės specifikacijos

• Formos faktorius: SFP+
• Nominalus maksimalus perdavimo atstumas: iki 40 000 m (40 km) vienmode skaidula
• Duomenų perdavimo spartos klasė: 10 Gbps
• Jungties tipas: LC simplex
• Bangos ilgiai: atskiri siuntimo ir priėmimo bangos ilgiai dvikrypčiam veikimui viena skaidula
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninės diagnostinės stebėsenos (DDM/DOM) palaikymas, kai pagrindinė įranga užtikrina suderinamumą

Kaip naudoti

Įdiekite SFP+ siųstuvą-imtuvą į SFP+ suderinamą prievadą savo komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, vadovaudamiesi pagrindinės įrangos gamintojo karštojo prijungimo procedūra. Prijunkite LC simplex vienmodį šviesolaidinį kabelį, naudodami tinkamą poliškumą dvikrypčiam veikimui, kad modulio siuntimo ir priėmimo bangos ilgiai sutaptų su nuotoliniu siųstuvu-imtuvu. Patikrinkite ryšio būseną per pagrindinį įrenginį ir, jei įmanoma, naudokite DDM/DOM sąsają maitinimo įtampai, lazerio poslinkiui, optinei siuntimo ir priėmimo galiai bei temperatūrai stebėti. Laikykitės standartinių ESD atsargumo priemonių dirbdami su moduliu ir laikykite optines sąsajas uždengtas, kai nenaudojamos.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodę skaidulą ir LC simplex kabelius, skirtus tolimojo ryšio linijoms, ir įsitikinkite, kad nuotolinis siųstuvas-imtuvas palaiko papildomus dvikrypčius bangos ilgius. Patvirtinkite pagrindinės įrangos suderinamumą su 10G SFP+ moduliais ir DDM/DOM palaikymą, jei reikia nuotolinės diagnostikos. Po įdiegimo atlikite nuo galo iki galo testavimą, kad patvirtintumėte ryšio kokybę ir optinės galios atsargas.
