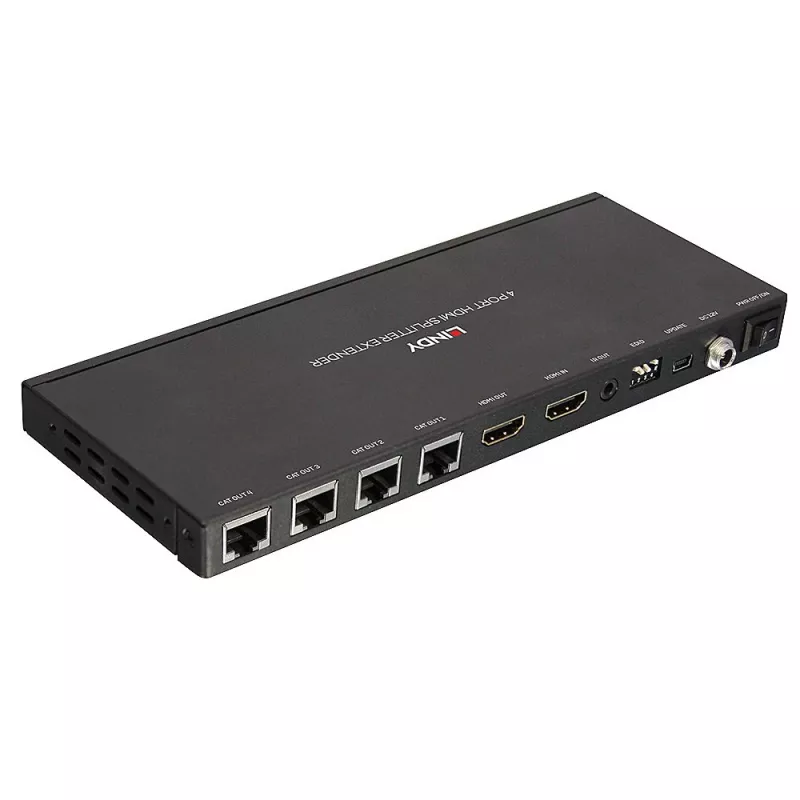

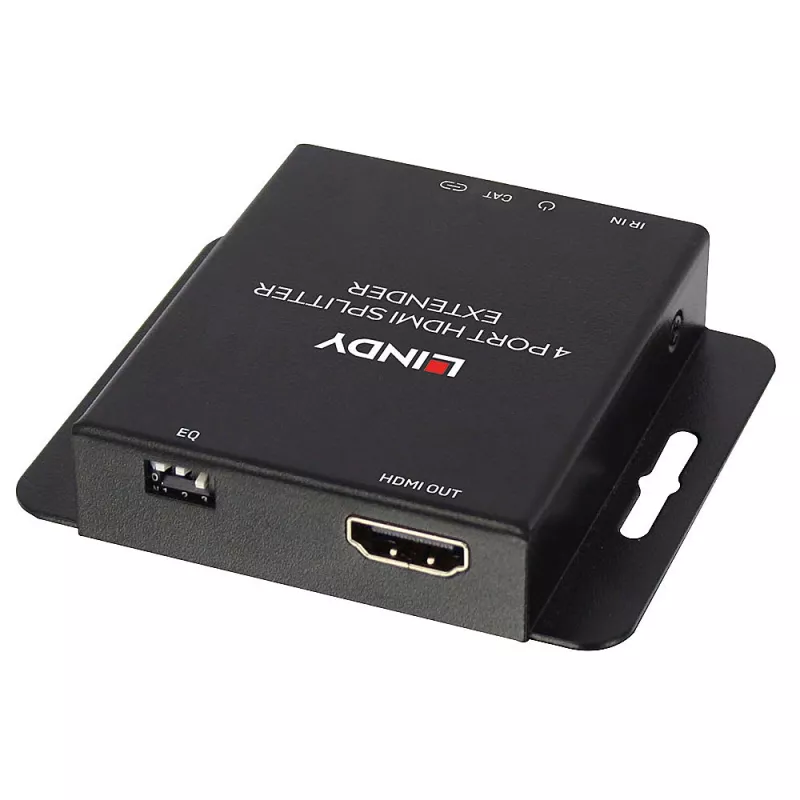

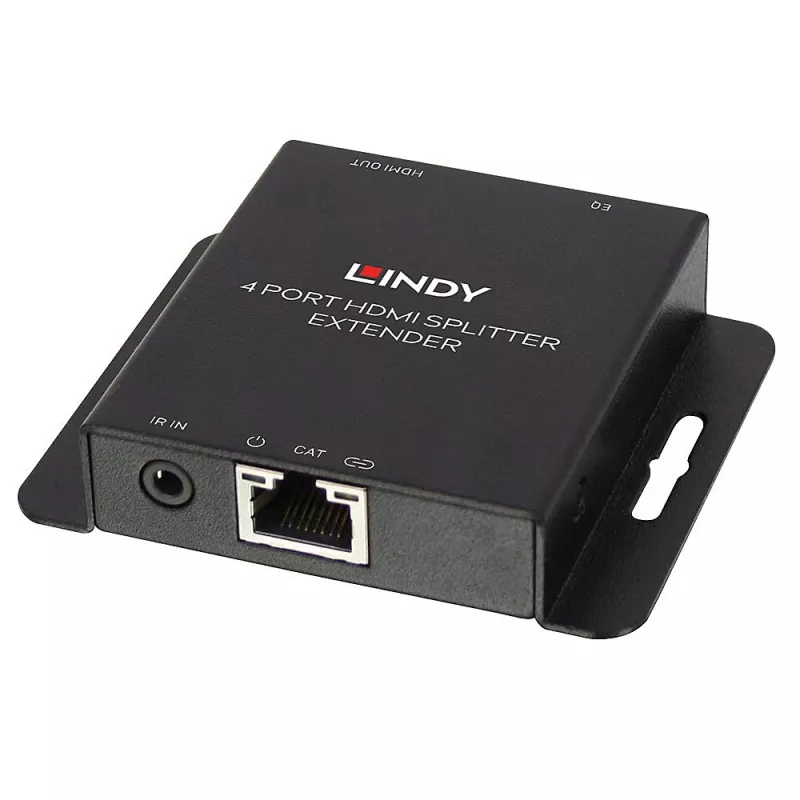

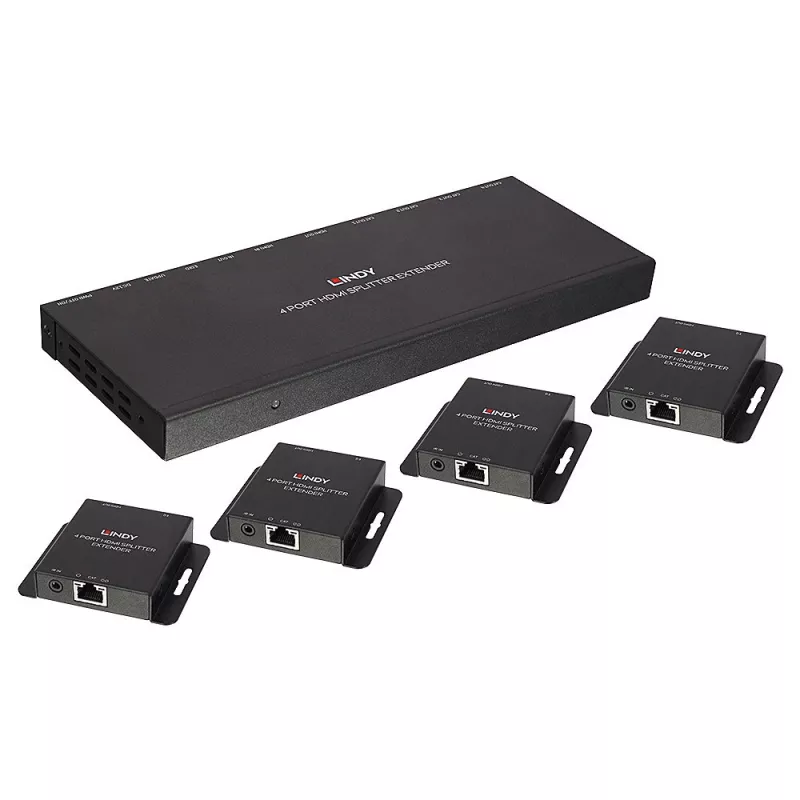

Siųstuvas ir imtuvas Lindy 70m Cat.6 4 prievadų HDMI 4K30 ir IR skirstytuvas-plėstuvas su kilpa

Lindy 70 m Cat.6 4 prievadų HDMI ir IR skirstytuvas-plėstuvas su kilpa perduoda HDMI signalą Cat.6 kabeliu iki 70 m atstumu ir paskirsto šį signalą keturiems nutolusiems ekranams. Jis palaiko vaizdo skiriamąją gebą iki 4K@30Hz ir 1080p 3D bei turi IR plėtinį (20–60 kHz), naudojant pridedamus IR imtuvo ir siųstuvo kabelius. Siųstuve yra integruotas HDMI kilpinis išėjimas vietiniam stebėjimui arba papildomų siųstuvų kaskadiniam prijungimui, kad išplėstumėte įrenginius. Maitinimas kabeliu (PoC) leidžia sistemą maitinti iš vieno 12 V DC maitinimo šaltinio, prijungto prie siųstuvo, o plonas dizainas su integruotais montavimo laikikliais supaprastina montavimą už plokščiaekranio ekrano.

Privalumai

Įrenginys siūlo paprastą prijungimo ir naudojimo sąranką HDMI signalo praplėtimui ir paskirstymui ekonomišku Cat.6 kabeliu, su IR perdavimu šaltinio įrenginių nuotoliniam valdymui. HDMI kilpinis išėjimas siųstuve leidžia vienu metu vykdyti vietinį peržiūrą ir EDID klonavimą; yra devyni EDID išankstiniai nustatymai, užtikrinantys platų suderinamumą. PoC sumažina kabelių kiekį, maitindamas imtuvus iš siųstuvo maitinimo šaltinio, o varžtinis DC lizdas užtikrina maitinimo jungties patikimumą stabilioms instaliacijoms.

Tinka

• Skaitmeninio ženklų tinklai mažmeninėje ar verslo aplinkoje
• Klasių ir paskaitų salių AV paskirstymas

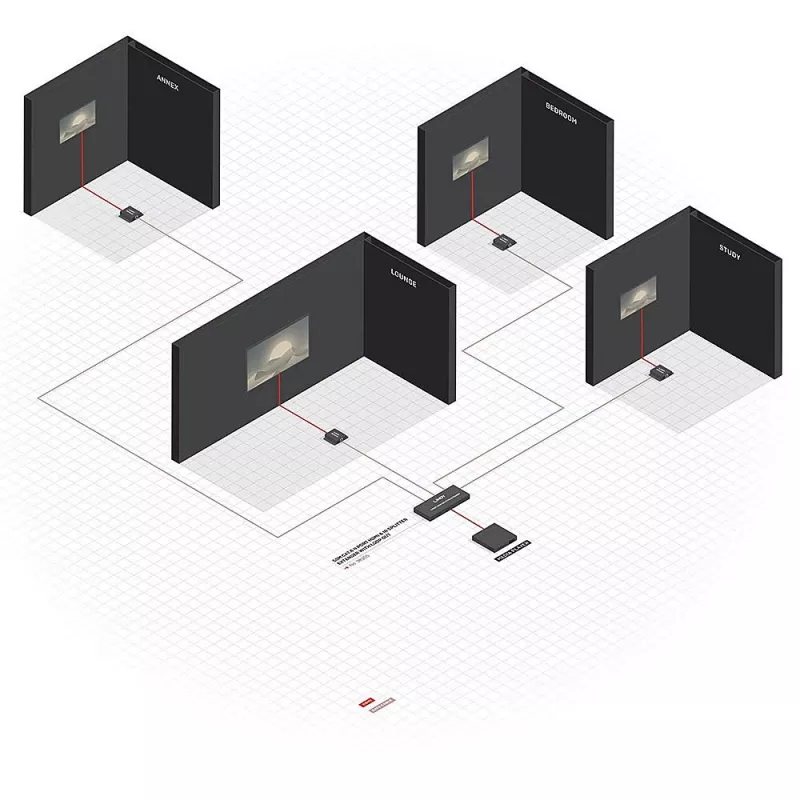

• Daugiazoniai namų kino ir medijos įrenginiai
• Sveikatos priežiūros vaizdo sistemos ir laukiamųjų ekranai

Pagrindinės specifikacijos

• Maksimalus prailginimo atstumas: iki 70 m (Cat.6 vientisas kabelis, tiesioginis prijungimas)
• Palaikomos raiškos: iki 4K @ 30 Hz, 1080p 3D
• IR dažnių diapazonas: 20–60 kHz
• Prievadai: siųstuvo HDMI kilpinis išėjimas, HDMI įvestis/išvestis įrenginiuose, 4 imtuvų išėjimai
• Maitinimas: 12 V DC, 2,5 A maitinimo šaltinis (PoC iš siųstuvo)
• Kabelio tipas: rekomenduojamas Cat.6 U/UTP; kokybė ir sieninių lizdų ar pataisymo panelių naudojimas gali sumažinti atstumus
• Spalva: juoda

Kaip naudoti

Prijunkite HDMI šaltinį prie siųstuvo HDMI įvesties ir nutieskite Cat.6 kabelius nuo siųstuvo iki kiekvieno imtuvo (vientisas Cat.6 kabelis rekomenduojamas maksimaliam atstumui ir raiškai pasiekti). Imtuvo gale prijunkite pridedamą IR imtuvą ir IR siųstuvą prie šaltinio, jei reikia nuotolinio valdymo. Prijunkite 12 V DC maitinimo šaltinį prie siųstuvo varžtinio DC lizdo; tai tieks maitinimą prijungtiems imtuvams per PoC. Naudokite siųstuvo HDMI kilpinį išėjimą, kad prijungtumėte vietinį ekraną stebėjimui arba kaskadiniam papildomų siųstuvų prijungimui, kai išplečiamas ekranų skaičius.

Rekomendacijos

Geriausiam veikimui naudokite aukštos kokybės vientisą Cat.6 kabelį ir venkite papildomų jungiklių, pataisymo panelių ar sieninių lizdų tarp siųstuvo ir imtuvo. Jei ilgesni kabeliai ar maksimali raiška yra kritiškai svarbūs, išbandykite instaliaciją nuo galo iki galo ir patikrinkite EDID nustatymus naudodami esamus išankstinius nustatymus.
