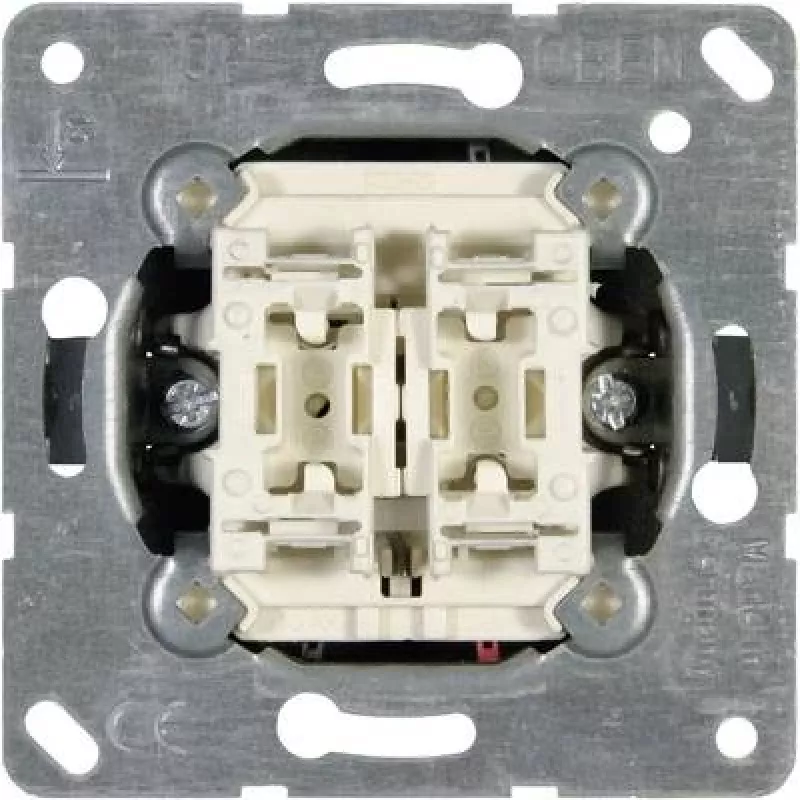

Sieninio jungiklio modulis JUNG 509 VU — elektrinis jungiklio įdėklas, pagamintas jung, modelis 509 VU

JUNG 509 VU yra elektrinis sieninis jungiklio įdėklas, sukurtas užtikrinti patikimą perjungimo mechanizmą moduliniams sienų rėmams. Įrenginys montuojamas į suderinamas JUNG montavimo sistemas ir užtikrina pagrindinį įjungimo/išjungimo valdymą apšvietimo grandinėms bei kitiems perjungiamiems prietaisams gyvenamosiose ir komercinėse patalpose. Gaminys turi besraigčius gnybtus kietiesiems laidininkams iki 2,5 mm ir mechaninį blokavimą, neleidžiantį vienu metu perjungti abiejų svirčių.

Privalumai

Jungiklio įdėklas siūlo berankius besraigčius gnybtus, supaprastinančius kietųjų laidų iki 2,5 mm prijungimą, sumažina montavimo laiką ir užtikrina saugų laidininko sujungimą. Mechaninis blokavimas padidina saugą, užkirsdamas kelią atsitiktiniam abiejų svirčių aktyvavimui vienu metu. Kompaktiškas modulinis dizainas yra suderinamas su standartiniais sienų rėmais ir leidžia lengvai pakeisti ar atnaujinti esamus jungiklių elementus.

Tinka

• Gyvenamųjų patalpų apšvietimo grandinėms ir kambarių jungikliams
• Komerciniam vidaus apšvietimui, kur reikalingi moduliniai įdėklai
• Atnaujinimo ir modernizavimo projektams naudojant suderinamus JUNG rėmus
• Aplinkoms, kuriose reikalingas saugus kietųjų laidų iki 2,5 mm prijungimas

Pagrindinės specifikacijos

• Montavimo tipas: modulinis sieninio jungiklio įdėklas suderinamoms rėmų sistemoms
• Jungtis: besraigčiai gnybtai kietiesiems laidams iki 2,5 mm
• Aktyvavimas: dvi svirtys su mechaniniu blokavimu, neleidžiančiu vienu metu perjungti
• Pritaikymas: įjungimo/išjungimo perjungimas apšvietimui ir panašioms grandinėms
• Tinkama aplinka: gyvenamosios ir komercinės elektros instaliacijos

Kaip naudoti

Įdiekite JUNG 509 VU į suderinamą modulinį rėmą, laikydamiesi vietinių elektros taisyklių. Paruoškite kietuosius laidininkus iki rekomenduojamo ilgio ir įkiškite juos į besraigčius gnybtus, kol jie užsifiksuos. Įsitikinkite, kad mechaninis blokavimas veikia, patikrindami, ar abi svirtys negali būti perjungtos vienu metu. Po prijungimo uždėkite dangtelio plokštę arba svirčių rėmus ir patikrinkite, ar prijungta grandinė veikia tinkamai, prieš įjungdami maitinimą.

Rekomendacijos

Naudokite tik su suderinamais JUNG rėmais ir dangtelių plokštėmis. Užtikrinkite, kad laidų prijungimą ir montavimą atliktų kvalifikuotas elektrikas ir kad laidininkai būtų kietieji laidai, atitinkantys nurodytą skerspjūvį. Reguliariai tikrinkite mechaninį veikimą techninės priežiūros metu, kad patvirtintumėte, jog blokavimas veikia teisingai.
