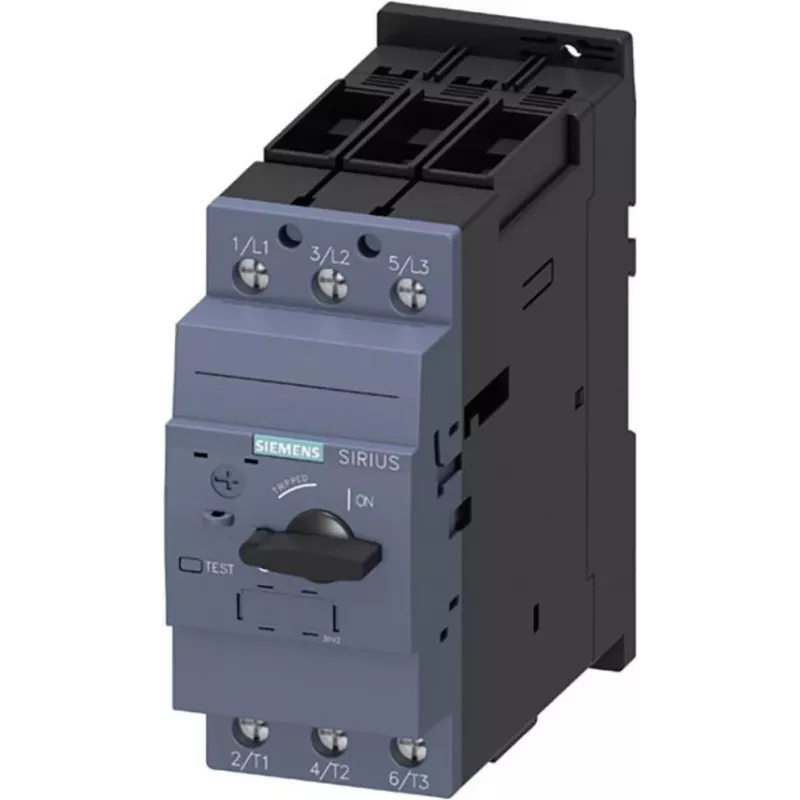

Siemens SIRIUS 3RV2 variklio starterio apsauginis automatinis jungiklis 3RV2031-4PA10, 3 polių, 28-32 A, 690 V AC, 10 klasė, varžtiniai gnybtai

Variklių apsauga gali būti silpnoji grandis pramoninėse instaliacijose – šiluminės perkrovos ir trumpieji jungimai sukelia brangias prastovas ir įrangos sugadinimą. Siemens SIRIUS 3RV2 variklio starterio apsauginis automatinis jungiklis (MSP) užpildo šią spragą sujungdamas automatinį jungiklį ir šiluminės perkrovos relę viename kompaktiškame, ant DIN bėgelio montuojamame įrenginyje. 3RV2031-4PA10 yra 3 polių, 10 klasės įrenginys su reguliuojamu šiluminiu atleidikliu nuo 28 iki 32 A ir fiksuotu magnetiniu atleidikliu esant 416 A, skirtas darbinei įtampai iki 690 V AC. Jis užtikrina patikimą apsaugą trifaziams varikliams sudėtingose aplinkose.

Kam skirtas

Šis MSP sukurtas skydų gamintojams, techninės priežiūros inžinieriams ir mašinų OEM gamintojams, kuriems reikia vietą taupančio, didelio našumo apsaugos įrenginio standartiniams trifaziams varikliams iki 32 A. Jis idealiai tinka pramoniniams valdymo skydams, siurblinėms, konvejerių sistemoms ir HVAC sprendimams, kur būtina patikima variklių apsauga ir greitas gedimų izoliavimas.

Pagrindinės savybės

• Sujungta trumpojo jungimo ir perkrovos apsauga viename 45 mm pločio modulyje
• Reguliuojamas šiluminio suveikimo nustatymas nuo 28 iki 32 A, kad atitiktų variklio vardinę srovę
• Fiksuotas magnetinis suveikimas esant 416 A momentiniam trumpojo jungimo atsakui
• 10 klasės suveikimo charakteristika normalioms variklio paleidimo sąlygoms
• Didelė pertraukimo galia: 50 kA esant 400 V AC
• Vardinė izoliacijos įtampa 690 V, impulsų atsparumas 6 kV
• Varžtiniai gnybtai patikimam, priežiūrai patogiam prijungimui
• Montuojamas ant standartinio 35 mm DIN bėgelio arba tvirtinamas varžtais
• IP20 apsauga priekinėje pusėje; tinka uždaroms spintoms
• Ilgas tarnavimo laikas: 100 000 elektrinių ir 10 000 000 mechaninių operacijų

Specifikacijos

• Prekės ženklas: Siemens
• Serija: SIRIUS 3RV2
• Dydis: S0
• Polių skaičius: 3
• Reguliuojamas srovės diapazonas: 28 – 32 A
• Momentinis trumpojo jungimo atleidiklis: 416 A
• Vardinė darbinė įtampa Ue: 690 V AC
• Vardinė izoliacijos įtampa Ui: 690 V
• Vardinė impulsų atsparumo įtampa Uimp: 6 kV
• Trumpojo jungimo pertraukimo galia Icu esant 400 V AC: 50 kA
• Suveikimo klasė: 10 klasė
• Perkrovos atleidiklio tipas: šiluminis
• Trumpojo jungimo atleidiklio tipas: magnetinis
• Montavimas: 35 mm DIN bėgelis arba tvirtinimas varžtais
• Prijungimas: varžtiniai gnybtai
• Apsaugos klasė: IP20 (priekinė)
• Aplinkos darbinė temperatūra: nuo -20 °C iki +60 °C
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 10 000 000 perjungimo ciklų
• Produkto tipas: variklio starterio apsauginis automatinis jungiklis

Patarimai

Nustatykite šiluminį atleidiklį pagal variklio vardinę srovę, nurodytą duomenų lentelėje. Varikliams su didelėmis paleidimo srovėmis patikrinkite, ar 10 klasės charakteristika leidžia paleisti be nereikalingo suveikimo. Visada montuokite tinkamoje spintoje, kad būtų išlaikyta IP20 klasė ir apsauga nuo atsitiktinio prisilietimo.
