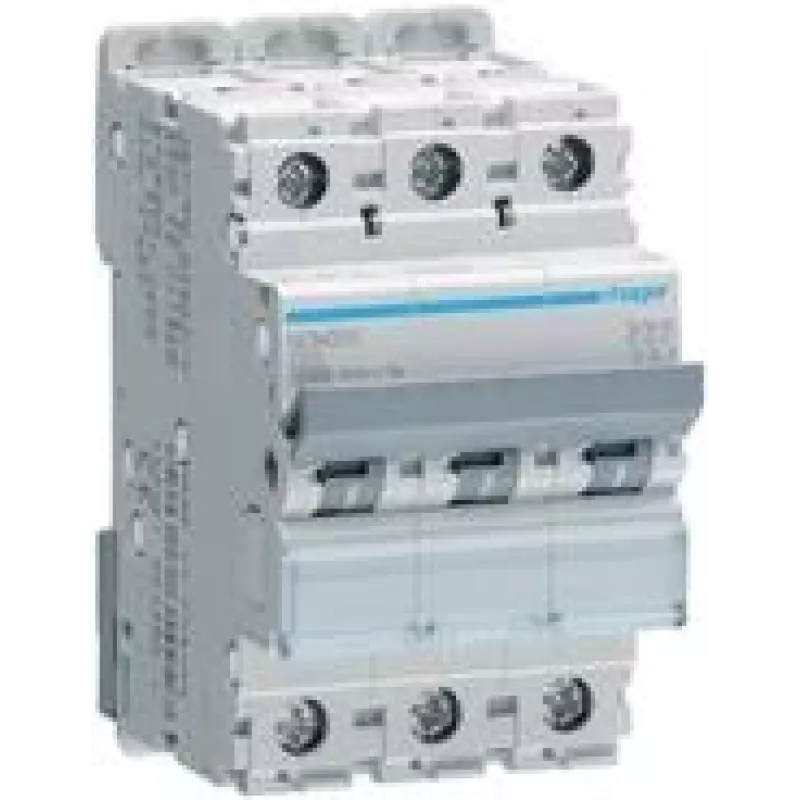

Grandinės pertraukiklis Hager NCN320 — 3 polių, C tipo, 20 A, 10 kA, 3 modulių

Hager NCN320 yra 3 polių miniatiūrinis grandinės pertraukiklis su C charakteristika, vardine srove 20 A ir trumpojo jungimo atjungimo geba 10 kA. Skirtas montuoti ant DIN bėgelio kaip 3 modulių įtaisas, šis MA užtikrina apsaugą nuo viršsrovių trifazėse grandinėse gyvenamosiose ir lengvos komercinės paskirties skirstomuosiuose skyduose. Prietaisas sukurtas valdyti vidutinio dydžio įsijungimo sroves, todėl tinka apsaugoti grandines, maitinančias variklius, apšvietimą ir kitas indukcines ar varžines apkrovas.

Privalumai

NCN320 užtikrina koordinuotą apsaugą nuo viršsrovių per tris polius su C tipo išjungimo kreive, užtikrindamas patikimą veikimą grandinėse su vidutinio dydžio įsijungimo srovėmis. Jo 10 kA atjungimo geba užtikrina apibrėžtą gedimų nutraukimo lygį tipinėms buitinėms ir mažoms komercinėms instaliacijoms. Kompaktiška 3 modulių konstrukcija leidžia efektyviai išnaudoti erdvę montuojant ant standartinių DIN bėgelių, o standartizuotas formos faktorius supaprastina keitimą ir integravimą į skirstomuosius skydus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įrenkite NCN320 ant standartinio 35 mm DIN bėgelio skirstomajame skyde, laikydamiesi taikomų elektros taisyklių ir saugos procedūrų. Užtikrinkite teisingą orientaciją ir patikimą mechaninį sujungimą. Prijunkite linijos ir apkrovos laidus prie atitinkamų gnybtų ir priveržkite gnybtų varžtus gamintojo rekomenduojamomis sukimo momento reikšmėmis. Patikrinkite, ar prietaiso nominalios vertės (20 A, C tipas) atitinka grandinės reikalavimus ir ar išlaikytas derinimas su aukštesnės ir žemesnės grandies apsaugos įtaisais. Po laidų prijungimo atlikite izoliacijos ir vientisumo bandymus prieš įjungdami grandinę.

Rekomendacijos

Naudokite NCN320 ten, kur reikalingas kompaktiškas, trijų polių MA su vidutine įsijungimo srovės tolerancija. Patvirtinkite derinimą su kitais apsaugos įtaisais ir venkite pertraukiklio veikimo srovėmis, viršijančiomis jo vardinę atjungimo gebą. Įrenginiams su didesnėmis numatomomis gedimo srovėmis arba neįprastais apkrovos profiliais pasirinkite atitinkamų charakteristikų apsaugos įtaisus ir pasitarkite su atitinkamais standartais arba kvalifikuotu elektriku.
