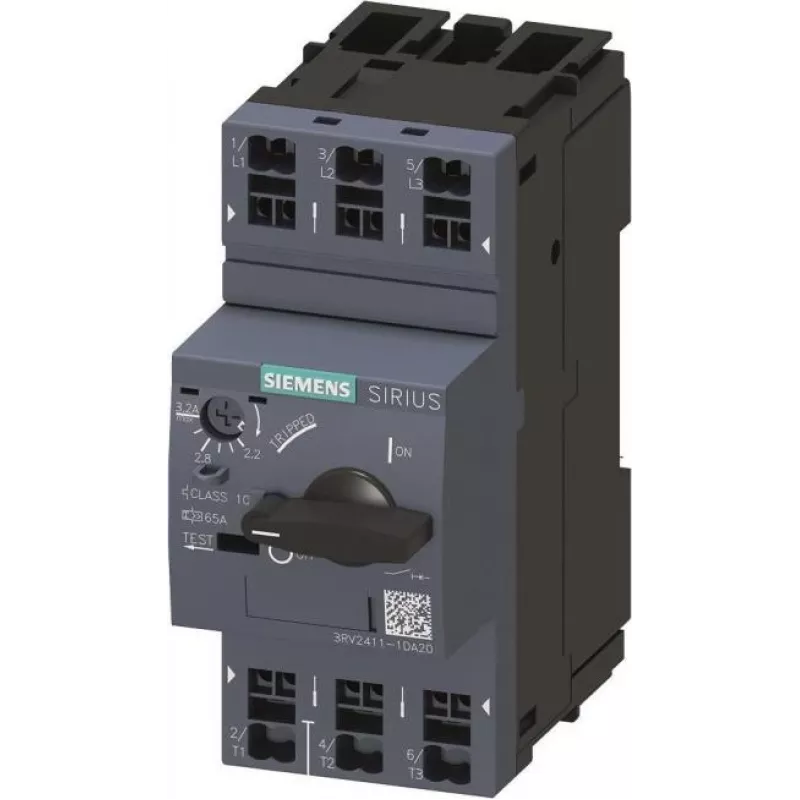

Siemens SIRIUS 3RV2 Automatinis jungiklis transformatorių apsaugai, 3RV2411-1DA20, 2,2-3,2 A, 65 A

Siemens SIRIUS 3RV2 automatinis jungiklis transformatorių apsaugai, modelis 3RV2411-1DA20, yra aukštos kokybės 3 polių įrenginys, skirtas apsaugoti transformatorius nuo perkrovų ir trumpųjų jungimų. Su reguliuojama perkrovos atleidimo riba nuo 2,2 iki 3,2 A ir fiksuotu trumpojo jungimo atleidimu 65 A, jis užtikrina patikimą apsaugą pramoninėse programose. S00 rėmo dydis ir varžtiniai gnybtai leidžia montuoti ant DIN bėgelio arba varžtais, suteikiant lankstumo montavime.

Privalumai

Šis automatinis jungiklis užtikrina tikslią perkrovos apsaugą su reguliuojamu nustatymu, sumažindamas netikėto išjungimo riziką ir užtikrindamas įrangos saugumą. Aukšta 100 kA pertraukimo galia esant 400 V kintamajai srovei garantuoja patikimą veikimą gedimo sąlygomis. Kompaktiškas S00 dizainas taupo vietą valdymo skydeliuose, o IP20 priekinė apsauga padidina operatoriaus saugumą.

Tinka

• Transformatorių apsaugai pramoninėse elektros paskirstymo sistemose
• Variklių valdymo centruose ir skirstomuosiuose įrenginiuose
• Programoms, kurioms reikalinga patikima perkrovos ir trumpojo jungimo apsauga

Pagrindinės specifikacijos

• Produkto tipas: Automatinis jungiklis transformatorių apsaugai
• Serija: SIRIUS 3RV2
• Rėmo dydis: S00
• Polių skaičius: 3 poliai
• Perkrovos atleidimo nustatymo diapazonas (Ir): 2,2 - 3,2 A
• Trumpojo jungimo atleidimo nustatymas (Ii): 65 A
• Vardinė darbinė srovė (Ie): 3,2 A (esant AC-3, 400 V)
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Vardinė ribinė trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 100 kA
• Vardinė darbinė trumpojo jungimo pertraukimo galia (Ics) esant 400 V: 100 kA
• Montavimo būdas: DIN bėgelis / varžtinis montavimas
• Prijungimo tipas: Varžtiniai gnybtai
• Apsaugos laipsnis (IP): IP20 (priekyje), IP00 (gnybtuose)
• Aplinkos temperatūra (veikimas): -20 iki +60 °C
• Elektrinis patvarumas: 100 000 perjungimo ciklų
• Mechaninis patvarumas: 10 000 000 perjungimo ciklų
• Apsaugos funkcija: Perkrova, trumpasis jungimas
• Paskirtis: Transformatorių apsauga

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite tinkamą koordinavimą su aukštesnės grandies apsaugos įtaisais. Patikrinkite, ar pasirinktas perkrovos nustatymas atitinka transformatoriaus vardinę srovę. Šis įrenginys nėra skirtas variklių apsaugai; variklių programoms naudokite atitinkamą SIRIUS 3RV2 variklio apsaugos automatinį jungiklį.
