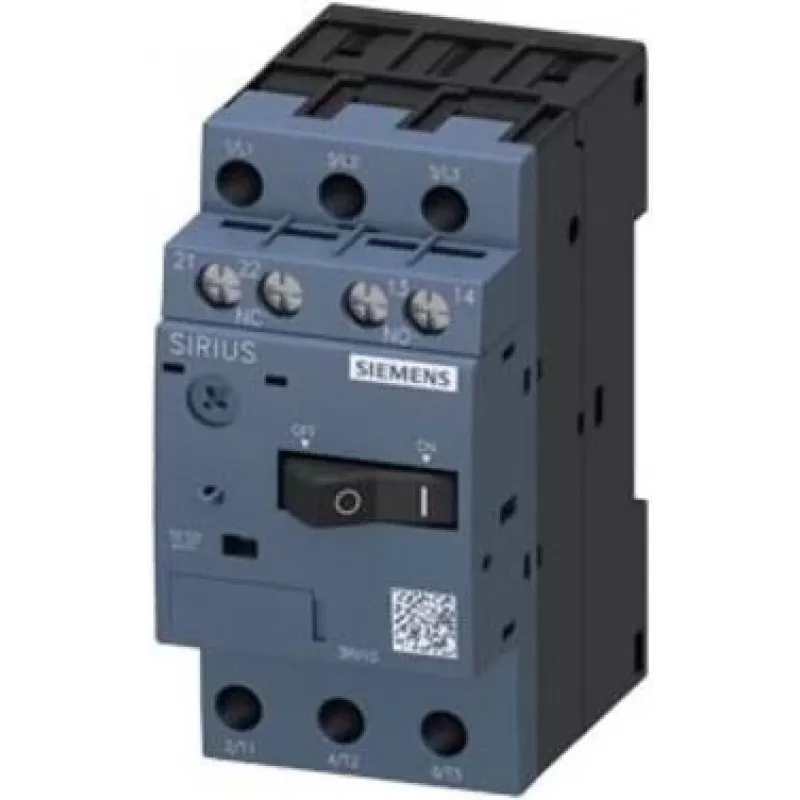

SIEMENS SIRIUS 3RV1011-1JA15 grandinės pertraukiklis variklio apsaugai, 3 polių, 7...10 A, 130 A trumpojo jungimo atleidimas, S00, varžtiniai gnybtai

Kai standartinis grandinės pertraukiklis tiesiog suveikia ir palieka jus spėlioti, SIEMENS 3RV1011-1JA15 tampa tikru variklio apsaugos specialistu. Šis kompaktiškas S00 dydžio įrenginys sujungia šiluminę perkrovos ir momentinę trumpojo jungimo apsaugą viename 3 polių įtaise, užtikrindamas, kad jūsų varikliai būtų apsaugoti tiek nuo laipsniško perkaitimo, tiek nuo staigių gedimų srovių. Su tiksliai reguliuojamu šiluminiu atleidimu nuo 7 iki 10 A ir fiksuotu magnetiniu atleidimu esant 130 A, jis suteikia būtent tokią apsaugą, kokios reikalauja jūsų taikymas – jokių kompromisų, jokio spėliojimo.

Pagrindiniai privalumai

• Šiluminė-magnetinė suveikimo charakteristika patikimai variklio apsaugai
• Reguliuojamas šiluminis perkrovos atleidimas: 7...10 A
• Fiksuotas momentinis trumpojo jungimo atleidimas: 130 A
• Didelė pertraukimo galia: 100 kA esant 400 V AC
• Kompaktiškas S00 korpusas, taupantis vietą montuojant ant DIN bėgio
• Varžtiniai gnybtai patikimam, lengvai prižiūrimam prijungimui
• Atitinka IEC 60947-2, IEC 60947-4-1, UL, CSA

Kasdienis naudojimas

Montavimas paprastas: užfiksuokite pertraukiklį ant standartinio 35 mm DIN bėgio arba pritvirtinkite varžtais, prijunkite tris fazes ir variklio kabelius prie aiškiai pažymėtų varžtinių gnybtų ir nustatykite šiluminio atleidimo ratuką pagal variklio pilnos apkrovos srovę. IP20 korpusas skirtas naudoti uždaruose valdymo skydeliuose, kur jis apsaugos jūsų variklį diena iš dienos. Pertraukiklio 100 000 elektrinių ir mechaninių perjungimo ciklų reiškia, kad jis tarnaus ilgiau nei daugelis variklių, o platus darbinės temperatūros diapazonas nuo -20 °C iki +60 °C tinka reiklioms pramoninėms aplinkoms.

Visos specifikacijos

• Prekės ženklas: SIEMENS
• Modelis: 3RV1011-1JA15
• MPN: 3RV10111JA15
• EAN: 4011209381858
• Produkto tipas: Grandinės pertraukiklis variklio apsaugai
• Dydis: S00
• Polių skaičius: 3
• Nominali darbinė srovė (Ie): 10 A esant 400 V AC
• Nustatymo diapazonas šiluminiam perkrovos atleidimui: 7...10 A
• Nustatymo diapazonas momentiniam trumpojo jungimo atleidimui: 130 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia (Icu) esant 400 V AC: 100 kA
• Prijungimo tipas: Varžtiniai gnybtai
• Montavimo tipas: DIN bėgis / varžtinis montavimas
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -20 iki +60 °C
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 100 000 perjungimo ciklų
• Suveikimo charakteristika: Šiluminė-magnetinė
• Standartai: IEC 60947-2, IEC 60947-4-1, UL, CSA

Galutinė pastaba

SIEMENS 3RV1011-1JA15 yra ne tik grandinės pertraukiklis; tai precizinis variklio apsaugos instrumentas. Jo reguliuojamas šiluminis atleidimas ir didelė pertraukimo galia daro jį patikimu pasirinkimu pramoniniam variklių valdymui, paremtu SIEMENS kokybės reputacija ir atitiktimi tarptautiniams standartams.
