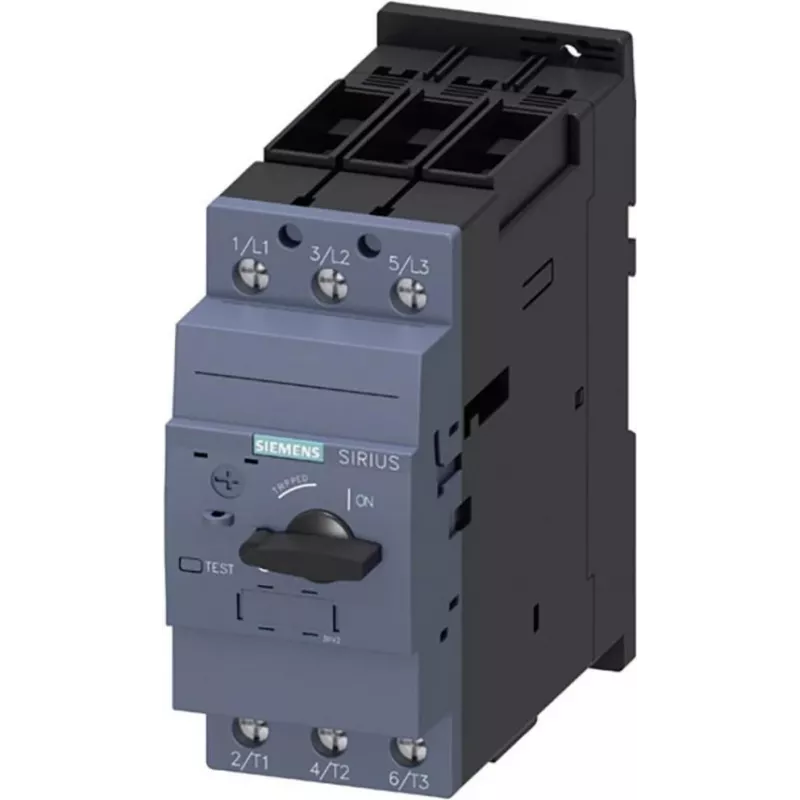

SIEMENS SIRIUS 3RV2031-4WA10 Variklio starterio apsauginis įtaisas, 2,2-3,2 A, 10 klasė, 690 V AC, 3 polių, varžtiniai gnybtai

Variklių grandinėms reikalinga patikima apsauga nuo perkrovų ir trumpųjų jungimų, kad būtų išvengta brangių prastovų ir įrangos sugadinimo. SIEMENS SIRIUS 3RV2031-4WA10 variklio starterio apsauginis įtaisas užtikrina būtent tai – sujungdamas šiluminius ir magnetinius atleidiklius kompaktiškame S0 korpuse, kad patikimai apsaugotų trifazius variklius iki 690 V AC.

Kam skirtas

Šis prietaisas sukurtas skydų montuotojams, techninės priežiūros specialistams ir mašinų gamintojams, kuriems reikia patikimo, vietą taupančio variklių apsaugos sprendimo. Jis tinka pramoninėms aplinkoms, kur varikliai dažnai paleidžiami ir stabdomi, pavyzdžiui, konvejeriai, siurbliai, ventiliatoriai ir staklės.

Pagrindinės savybės

• Reguliuojamas šiluminis perkrovos atleidiklis nuo 2,2 A iki 3,2 A, užtikrinantis tikslą variklio apsaugą.
• Fiksuotas magnetinis trumpojo jungimo atleidiklis esant 42 A, užtikrinantis greitą gedimo pašalinimą.
• 10 klasės suveikimo charakteristika užtikrina greitą atsaką į perkrovas, leidžiant normalų variklio paleidimą.
• 3 polių konstrukcija su varžtiniais gnybtais, užtikrinanti saugų, priežiūrai patogų prijungimą.
• Didelė trumpojo jungimo pertraukimo galia – 100 kA esant 400 V AC, skirta reiklioms reikmėms.
• Kompaktiškas S0 dydis taupo vietą valdymo spintose; montavimas ant DIN bėgelio arba varžtais užtikrina lankstumą.
• IP20 korpusas (gnybtai IP00) tinka apsaugotoms pramoninėms aplinkoms.

Specifikacijos

• Gaminio tipas: Variklio starterio apsauginis įtaisas (variklio apsaugos jungiklis)
• Serija: SIRIUS 3RV2
• Dydis: S0
• Reguliuojamas srovės diapazonas: 2,2 - 3,2 A
• Trumpojo jungimo atleidiklis: 42 A
• Nominali darbinė įtampa: maks. 690 V AC
• Polių skaičius: 3
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai IP00)
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo galia esant 400 V: 100 kA
• Perkrovos atleidiklio tipas: šiluminis
• Trumpojo jungimo atleidiklio tipas: magnetinis
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Elektrinis ilgaamžiškumas: 100 000 perjungimo ciklų
• Mechaninis ilgaamžiškumas: 10 000 000 perjungimo ciklų

Patarimai

Norėdami užtikrinti optimalią apsaugą, nustatykite reguliuojamą srovės ratuką pagal variklio pilnos apkrovos srovę. Visada patikrinkite trumpojo jungimo koordinavimą su priešsroviniais įtaisais pagal vietinius reglamentus. Montuokite apsauginį įtaisą gerai vėdinamame korpuse, kad būtų išlaikytos nominalios charakteristikos.
