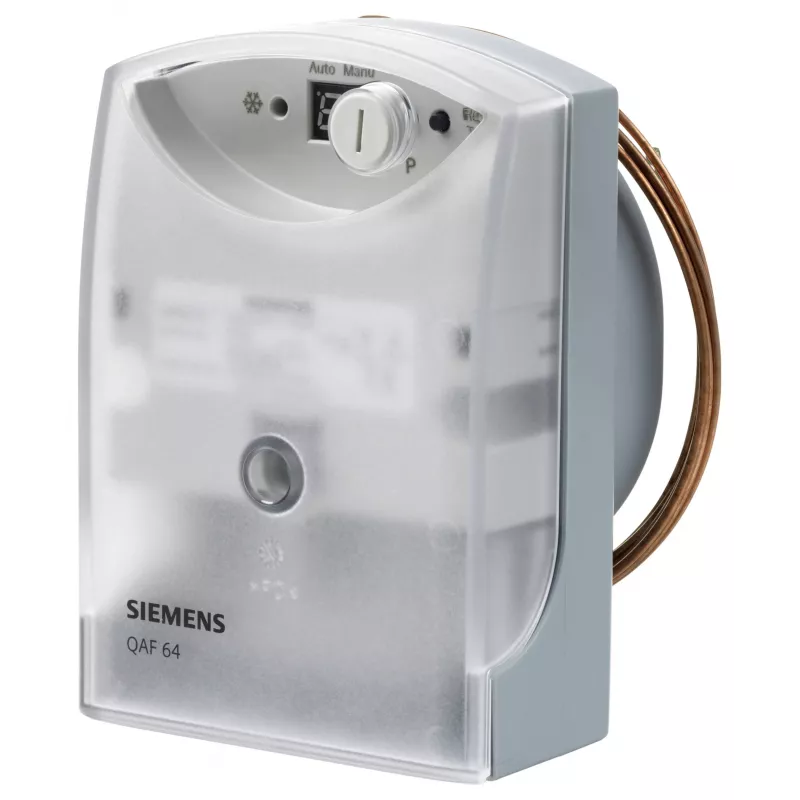

SIEMENS QAF64.2-J Apsaugos nuo užšalimo jutiklis, nuolatinis ir 2 taškų (S55700-P155)

Apsaugos nuo užšalimo jutiklis, skirtas ortakiams, šilumokaičiams ir oro šildytuvams. Jis sujungia nuolatinę DC 0...10 V išvestį su 2 taškų relės išvestimi, kad būtų galima stebėti ir apsaugoti nuo užšalimo sąlygų. Jutiklyje naudojamas NTC termistoriaus elementas su 3000 mm kapiliariniu vamzdeliu, užtikrinančiu lankstų montavimą.

Privalumai

Dviejų režimų išvestys leidžia integruoti su įvairiomis valdymo sistemomis. Reguliuojamas nustatymo taško diapazonas nuo 2...15 °C ir fiksuotas 1 K perjungimo diferencialas užtikrina patikimą užšalimo aptikimą. Varinis jutiklio vamzdelis užtikrina tikslų temperatūros matavimą, o IP54 korpusas apsaugo nuo dulkių ir vandens purslų.

Tinka

• Ortakių užšalimo stebėjimui
• Šilumokaičių apsaugai nuo užšalimo
• Oro šildytuvų saugos valdymui

Pagrindinės specifikacijos

• Jutiklio elementas: NTC termistorius
• Nuolatinė išvestis: DC 0...10 V, matavimo diapazonas -20...20 °C
• Perjungimo išvestis: 2 taškų relė, perjungiamasis kontaktas (SPDT), AC 250 V, 5 (2) A
• Nustatymo taško diapazonas: 2...15 °C, reguliuojamas; perjungimo diferencialas: 1 K fiksuotas
• Maitinimo įtampa: AC 24 V / DC 13.5...35 V; energijos suvartojimas maks. 1 VA
• Kapiliarinio vamzdelio ilgis: 3000 mm; jutiklio vamzdelio medžiaga: varis
• Apsaugos klasė: IP54; darbinė temperatūra: -20...50 °C; drėgmė: 5...95% sant. drėgmė, be kondensato

Rekomendacijos

Įrenkite jutiklio vamzdelį šalčiausioje ortakio ar ritės vietoje. Siekiant geriausio tikslumo, užtikrinkite, kad kapiliarinis vamzdelis nebūtų sulenktas, o korpusas būtų sumontuotas atokiau nuo tiesioginių šilumos šaltinių.
