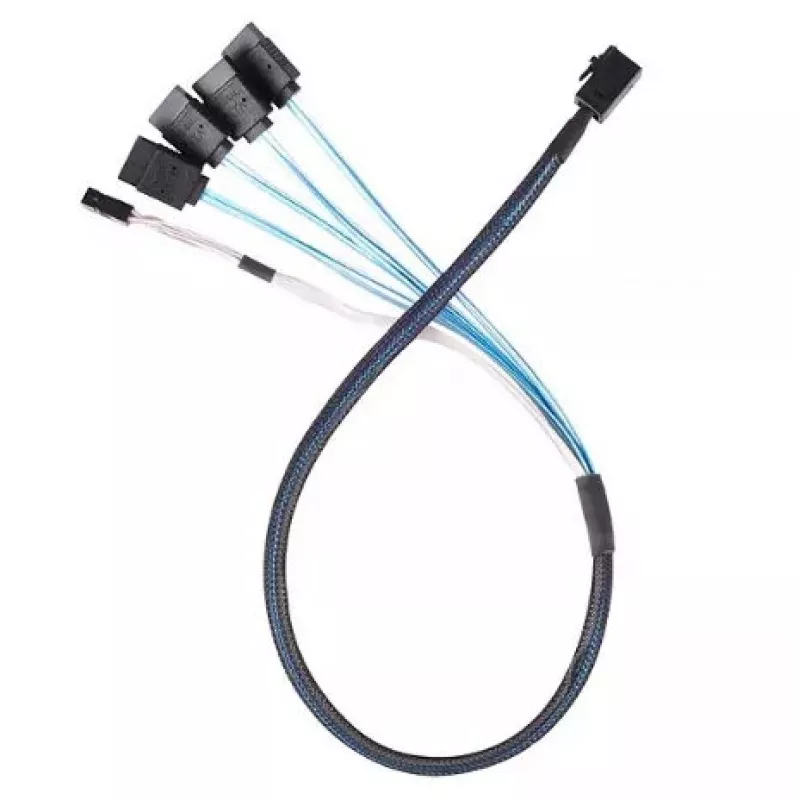

SidabrinėSTONE SAS į 4×SATA kabelis CPS05-RE 0,6 m SFF-8643 į 4×7 kontaktų SATA

SidabrinėSTONE CPS05-RE Mini SAS SFF-8643 į 4×SATA 7 kontaktų kabelis, 0,6 m yra specialiai sukurtas atšakos kabelis, konvertuojantis vieną SFF-8643 Mini SAS HD prievadą į keturias nepriklausomas SATA 7 kontaktų jungtis. Kabelis atitinka SAS 3.0 specifikaciją, užtikrina iki 12 Gb/s vienai juostai ir yra bendras sprendimas, skirtas prijungti kelis HDD arba SSD serveriuose, saugojimo korpusuose ir RAID adapterių konfigūracijose. 600 mm ilgis ir pramoninės klasės austas apvalkalas sukurti kompaktiškam sistemų kabelių vedžiojimui, kartu užtikrinant mechaninę apsaugą ir elektromagnetinį ekranavimą.

Privalumai

CPS05-RE palaiko SAS 3.0 greitį (12 Gb/s vienai juostai) ir naudoja storą, ekranuotą Mini‑SAS SFF-8643 jungtį, suporuotą su keturiais SATA 7 kontaktų kištukais, kad būtų užtikrintas patikimas duomenų pralaidumas. Šoninės juostos (SGPIO) jungtis skirta būsenos signalams ir diskų veiklos stebėjimui suderinamuose pagrindinėse plokštėse ir korpusuose. Tvirtos jungčių konstrukcija ir keturios nepriklausomos juostos užtikrina stabilų veikimą nepertraukiamam serverio ar darbo stoties darbui. 0,6 m ilgis suderina pasiekiamumą ir kabelių tvarkymą kompaktiškuose įrenginiuose.

Tinka

• Kelių SATA HDD ar SSD prijungimui prie Mini‑SAS SFF-8643 prievado RAID valdikliuose arba pagrindiniuose adapteriuose
• Vidiniam kabelių vedžiojimui stelažiniuose serveriuose ir saugojimo korpusuose
• Darbo stočių konfigūracijoms, kurioms reikia atšakos iš vieno Mini‑SAS HD prievado
• Esamų Mini‑SAS į SATA atšakos jungčių keitimui arba atnaujinimui

Pagrindinės specifikacijos

• Jungtis A: Mini‑SAS HD SFF‑8643 (36 kontaktų)
• Jungtis B: 4 × SATA 7 kontaktų kištukai
• Palaikomas standartas: SAS 3.0 (12 Gb/s vienai juostai)
• Juostos: 4 nepriklausomos duomenų juostos
• Kabelio ilgis: 600 mm (0,6 m)
• Ekranavimas: pintas/pramoninės klasės austas apvalkalas su ekranuotais laidininkais
• Šoninė juosta: palaikomas SGPIO/šoninės juostos signalas diskų veiklai ir būsenai

Kaip naudoti

Įstatykite Mini‑SAS SFF‑8643 jungtį į tikslinį prievadą RAID valdiklyje, pagrindiniame adapteryje arba pagrindinėje plokštėje, užtikrindami, kad fiksatorius užsifiksuotų saugiam sujungimui. Nutieskite 0,6 m kabelį korpuso viduje, vengdami staigių lenkimų ir per didelio įtempimo, tada prijunkite kiekvieną SATA 7 kontaktų kištuką prie atskirų SATA įrenginių lizdų ant HDD arba SSD. Patikrinkite šoninės juostos/SGPIO laidų suderinamumą su pagrindine plokšte arba korpusu, jei reikalingi disko veiklos indikatoriai ir būsenos ataskaitos. Įrenginius maitinkite atskirai iš sistemos maitinimo šaltinio, nes šis kabelis perduoda tik duomenų signalus.

Rekomendacijos

Norint patikimo veikimo, venkite staigių lenkimų ir didelio suspaudimo vietų tiesdami kabelį; išlaikykite švelnius vingius ir pritvirtinkite kabelių raiščiais, neperverždami. Prieš diegiant patvirtinkite SGPIO signalų suderinamumą su korpusu arba pagrindine plokšte ir naudokite kabelį numatytoje vidinėje serverių ir saugojimo sistemų aplinkoje, kad išsaugotumėte ekranavimą ir jungčių vientisumą.
