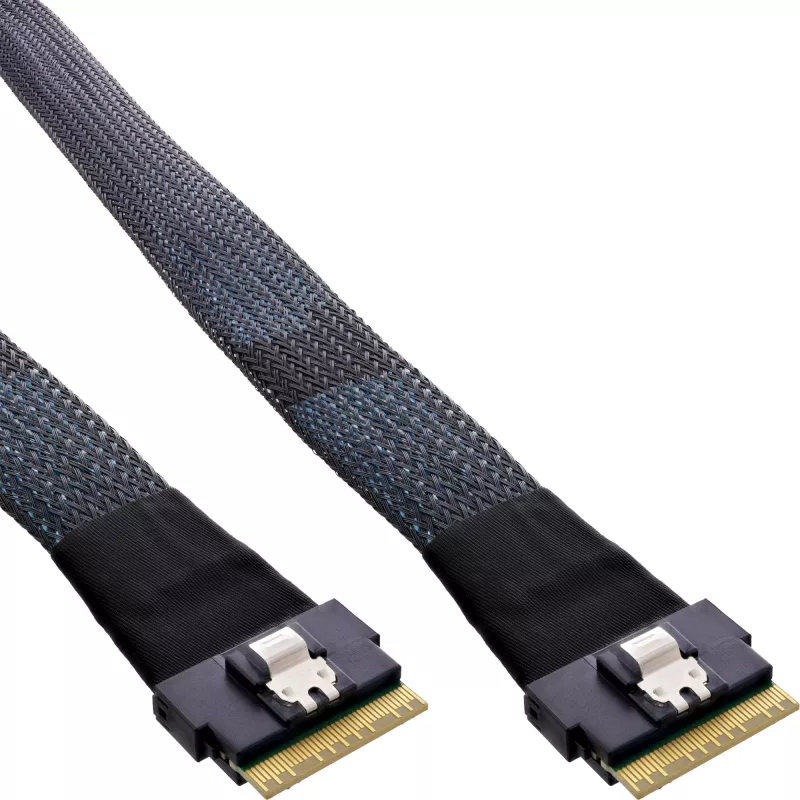

InLine plonas SAS laidas, SFF-8654 8X į SFF-8654 8X, 48 Gb/s, 0,75 m

Patikimas spartusis ryšys SAS saugyklai: „plonas SAS“ laidas sujungia vidinius SAS įrenginius, pvz., kietuosius diskus, galines plokštes ar saugojimo sprendimus, tiesiogiai su valdikliais ir palaiko iki 48 Gb/s duomenų perdavimą.
Optimizuotas šiuolaikinėms saugojimo architektūroms: Atitinka SAS 4.0 SFF-8654 specifikacijas ir tinka naudoti su RAID valdikliais, HBA kortomis, JBOD ir DAS sistemomis.
Kelių kanalų duomenų perdavimas: Palaiko iki aštuonių kanalų, kurių kiekvieno sparta iki 6 Gb/s, todėl galima lygiagrečiai prijungti kelis saugojimo įrenginius.
Saugus ryšys serverio veikimo metu: Integruotas fiksavimo spaustukas užtikrina, kad jungtis būtų tvirtai laikoma vietoje, ir apsaugo nuo atsitiktinio atsijungimo serverių ar saugojimo sistemose.

Šiuolaikinėse serverių ir saugojimo sistemose dideli duomenų kiekiai turi būti perduodami patikimai ir stabiliai. „InLine® plonas SAS“ laidas su SFF-8654 8i jungtimis leidžia tiesiogiai sujungti SAS valdiklius su saugojimo įrenginiais viduje.
Diegiant serverių sistemas, šis laidas dažnai naudojamas RAID valdikliams arba HBA kortoms prijungti prie galinių plokščių ar atskirų SAS standžiųjų diskų. Palaikant aštuonis kanalus, lygiagrečiai galima prijungti kelis diskus.
Laidas taip pat naudojamas kaip vidinis valdiklių ir saugojimo modulių sujungimas saugyklų plėtiniuose, pvz., JBOD ar DAS sistemose. Fiksavimo spaustukas užtikrina stabilų ryšį veikimo metu.

Jungtis: plonas SAS 8i kištukas SFF-8654
Jungtis: plonas SAS 8i kištukas SFF-8654
Standartas: SAS 4.0 SFF-8654
Duomenų perdavimas: iki 6 Gb/s kanalui
Kanalai: 8
Bendra sparta: iki 48 Gb/s
Fiksavimo spaustukas ant kištuko

InLine plonas SAS laidas, SFF-8654 8X į SFF-8654 8X, 48 Gb/s, 0,75 m. Laido ilgis: 0,75 m, 1 jungtis: SFF-8654 8i, 2 jungtis: SFF-8654 8i. Atitikties sertifikatai: UL. Matmenys (PxGxA): 27 x 750 x 10 mm. Pakuotės ilgis: 18 cm, Pakuotės plotis: 160 mm, Pakuotės gylis: 180 mm. Kilmės šalis: Kinija

Kaip naudoti

Įdiekite laidą tvirtai įstatydami kiekvieną SFF-8654 jungtį į atitinkamą SAS prievadą valdiklyje ir tiksliniame įrenginyje, užtikrindami tinkamą orientaciją ir saugų sujungimą. Nutieskite laidą korpuso viduje, vengdami staigių lenkimų ar sąlyčio su judančiomis dalimis, ir pritvirtinkite naudodami esamus kabelių valdymo taškus. Prijungę patikrinkite, ar sistema aptinka įrenginį, ir atlikite reikiamą valdiklio konfigūraciją arba RAID sąranką.

Rekomendacijos

Siekiant patikimo veikimo, venkite pernelyg didelio laido lenkimo ar sukimosi, parenkite ilgį, tinkamą vidiniam tiesimui, kad sumažintumėte signalo praradimą, ir užtikrinkite, kad jungtys būtų atliekamos išjungus maitinimą arba pagal jūsų įrangos karštojo prijungimo instrukcijas.
