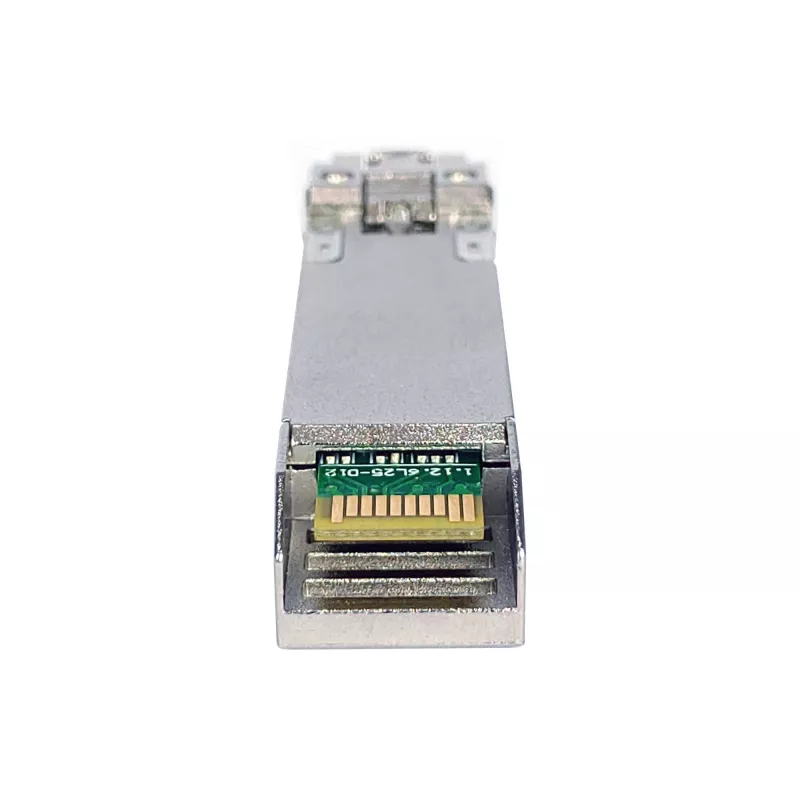

SFP šviesolaidinis siųstuvas-imtuvas LEVELONE SFP-3411 — 1250 Mbit/s, 1310 nm, SFP sąsaja, 3,3 V

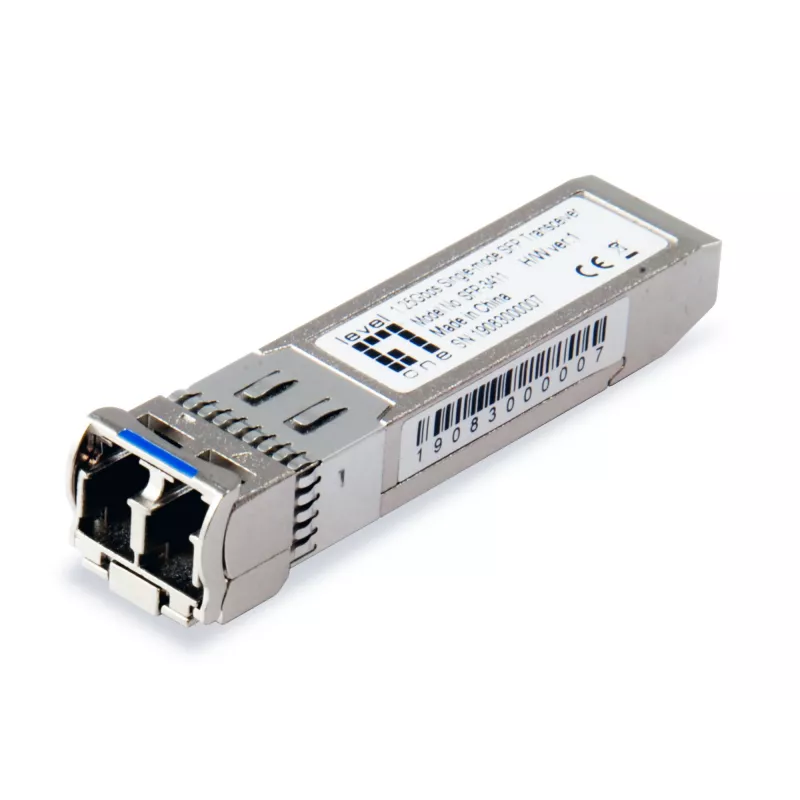

„LevelOne SFP-3411“ yra vienmodis SFP šviesolaidinis siųstuvas-imtuvas, skirtas Gigabit Ethernet jungtims. Jis palaiko dvikryptį duomenų perdavimą iki 1,25 Gbps viena dvipuse šviesolaidine gysla, veikia 1310 nm bangos ilgiu naudodamas FP lazerinį diodą ir tinka standartiniams SFP lizdams. Modulis suderinamas su 9/125 µm pluoštu ir gali pasiekti iki 40 km atstumą. Jis yra metaliniame korpuse (sidabrinis) ir atitinka RoHS reikalavimus.

Privalumai

„SFP-3411“ siūlo IEEE 802.3z atitiktį ir SFP MSA suderinamumą, užtikrinantį platų sąveikumą su komutatoriais, maršruto parinktuvais ir medijos keitikliais. Jis turi dvipusę LC jungtį, palaiko skaitmeninę diagnostinę sąsają (DDMI) būsenos stebėjimui ir yra keičiamas veikimo metu, kad techninė priežiūra vyktų be prastovų. Siųstuvas-imtuvas maitinamas 3,3 V įtampa ir atitinka įprastus EMI/lazerio ir RoHS standartus.

Tinka

• Gigabit Ethernet magistralinėms jungtims tarp komutatorių ir maršruto parinktuvų
• Optinėms jungtims duomenų centruose ir telekomunikacijų patalpose iki 40 km
• Medijos keitikliams ir SFP turinčiai tinklo įrangai, kuriai reikia 1310 nm vienmodės optikos

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: iki 1,25 Gbps (1250 Mbit/s)
• Bangos ilgis: 1310 nm
• Pluošto tipas: vienmodis 9/125 µm
• Maksimalus pasiekiamumas: iki 40 km

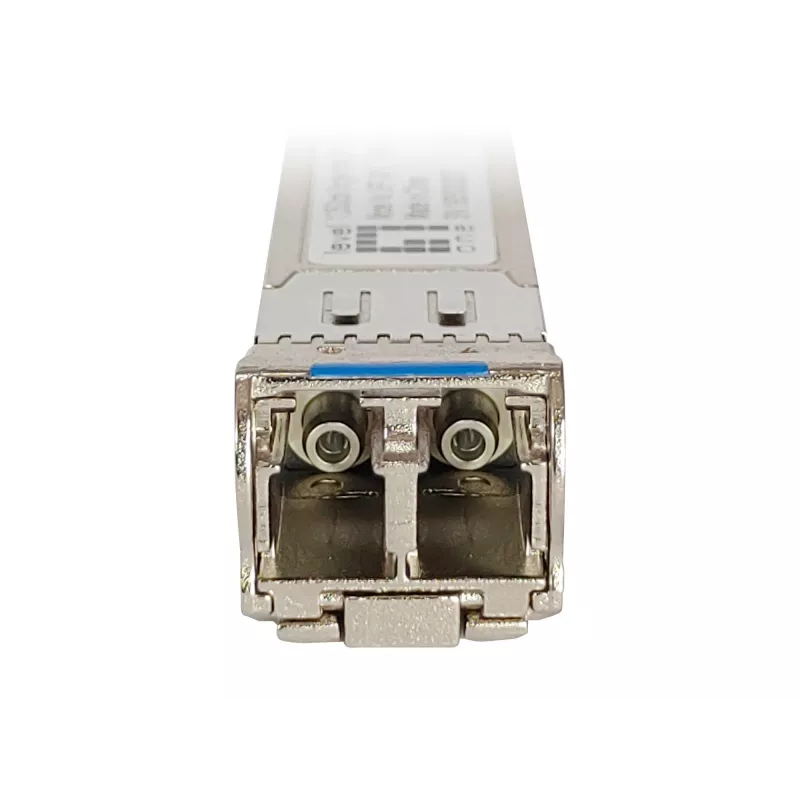

• Jungtis: dvipusė LC
• Sąsaja: SFP (atitinkanti MSA)
• Maitinimas: 3,3 V (maks. ~0,25 A)
• Lazerio tipas: FP lazerinis diodas
• Keičiamas veikimo metu: taip
• Atitiktis: IEEE 802.3z, RoHS, EMI standartai (FCC Part 15 Class B, EN55022 Class B, VCCI Class B)

Kaip naudoti

Įkiškite „SFP-3411“ į tuščią suderinamo komutatoriaus, maršruto parinktuvo ar medijos keitiklio SFP lizdą, jei įrenginys palaiko SFP modulius. Prijunkite dvipusį LC vienmodį šviesolaidinį kabelį (9/125 µm) prie LC prievado, laikydamiesi tinkamo poliškumo siųstuvo ir imtuvo pluoštams. Įsitikinkite, kad įrenginys įjungtas ir sukonfigūruotas 1 Gbps jungčiai; modulis yra keičiamas veikimo metu, todėl jį galima įdėti ar išimti neišjungiant įrenginio, jei įrenginys palaiko keitimo veikimo metu operacijas.

Rekomendacijos

Naudokite kokybišką vienmodį 9/125 µm pluoštą su tinkamomis jungtimis ir laikykitės švaros geriausios praktikos LC jungtims. Patikrinkite suderinamumą su įrenginio programine įranga ir stebėkite DDMI rodmenis, susijusius su optine galia ir temperatūra, kad užtikrintumėte patikimą jungties veikimą.
