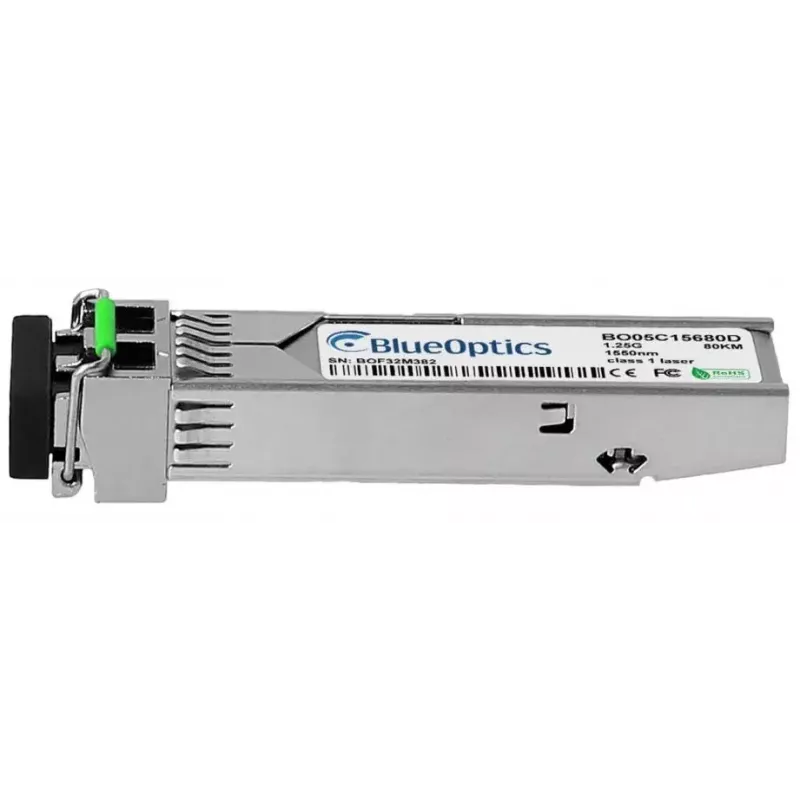

SFP siųstuvo-imtuvo modulis BlueOptics SFP-ZX-CM-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-ZX-CM-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, sukurtas vienmodėms linijoms, kurių nominali duomenų perdavimo sparta iki 1250 Mbit/s, o veikimo bangos ilgis – 1550 nm. Modulis yra metaliniame korpuse, kompaktiško SFP formos faktoriaus, sveria apie 3 g, jam reikalingas 3,3 V maitinimas, o dvipusis optinis perdavimas vyksta per LC dvipusę sąsają. Komponentas skirtas montuoti į suderinamus SFP prievadus komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose, kurie palaiko MSA reikalavimus atitinkančius SFP siųstuvus-imtuvus.

Privalumai

Modulis sujungia kompaktišką metalinį korpusą su pramoniniu standartu tapusiu SFP suderinamumu, kad užtikrintų mechaninį patikimumą ir paprastą karštojo keitimo montavimą. Veikdamas 1550 nm bangos ilgiu tolimojo nuotolio vienmodei transmisijai, jis palaiko įprastus protokolus iki 1,25 Gbit/s ir kartu išlieka lengvas. SFP-ZX-CM-BO tinka aplinkoms, kuriose reikalingas šviesolaidžio elektromagnetinis atsparumas ir stabilūs optiniai ryšiai dideliais atstumais. Jo konstrukcija atitinka MSA gaires, todėl užtikrinamas suderinamumas su tinklo įranga, palaikančia 1000BASE-ZX tipo siųstuvus-imtuvus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite maitinimą arba laikykitės pagrindinio įrenginio rekomenduojamų karštojo keitimo procedūrų, tada įkiškite BlueOptics SFP-ZX-CM-BO į laisvą suderinamą SFP lizdą, kol užsifiksuos. Prijunkite vienmodžius LC dvipusius šviesolaidžio pataisos laidus su teisingu poliškumu prie modulio jungčių. Įsitikinkite, kad pagrindinis įrenginys sukonfigūruotas reikiamam Ethernet arba optiniam protokolui, ir patikrinkite ryšio veikimą per įrenginio sąsają. Norėdami išimti modulį, atlaisvinkite fiksatorių ir ištraukite siųstuvą-imtuvą, laikydamiesi pagrindinio įrenginio išėmimo instrukcijų. Dirbdami su moduliu laikykitės ESD atsargumo priemonių, o kai šviesolaidžio galai neprijungti, apsaugokite juos dulkių gaubteliais.

Rekomendacijos

Naudokite vienmodį šviesolaidį su tinkamu slopinimu ir jungtimis, pritaikytomis 1550 nm bangos ilgiui, taip pat rinkitės pataisos laidus ir pataisos skydus, skirtus tolimojo nuotolio linijoms. Patvirtinkite, kad tinklo įranga palaiko 1000BASE-ZX arba suderinamus SFP siųstuvus-imtuvus, o jei reikia, įjunkite skaitmeninį diagnostinį stebėjimą (DDM/DOM) pagrindiniame įrenginyje, kad būtų galima stebėti maitinimo įtampą, optinę galią ir temperatūrą. Laikykitės gamintojo nurodymų dėl veikimo temperatūros ir montavimo, kad užtikrintumėte stabilų ilgalaikį veikimą.
