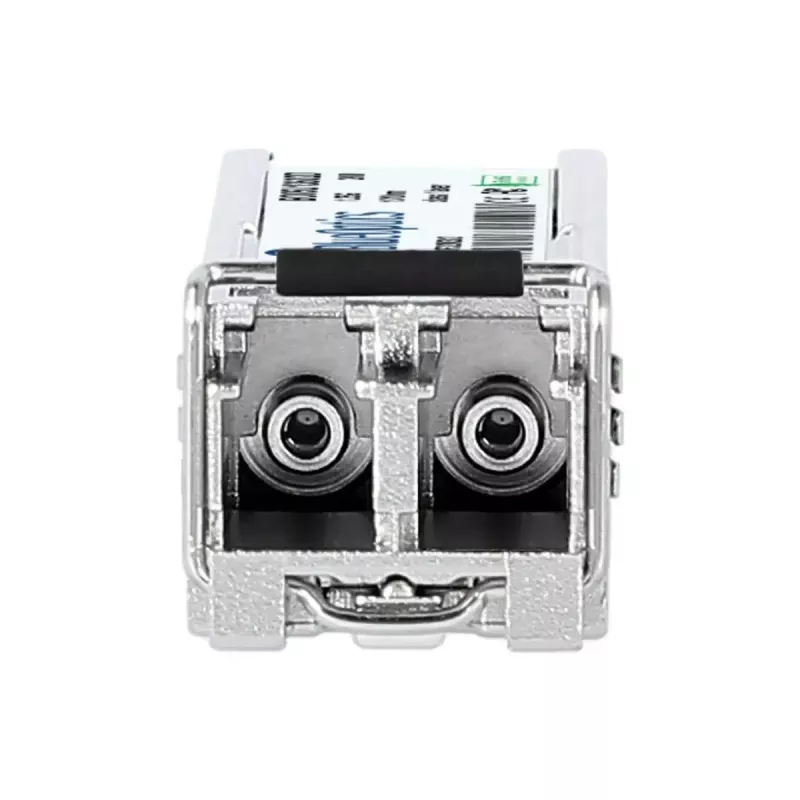

SFP siųstuvo-imtuvo modulis BlueOptics SFP-MR27D-MMX-BO 1250 Mbit/s 1310 nm

„BlueOptics SFP-MR27D-MMX-BO“ yra mažas įdėjamasis (SFP) šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1000BASE-X programoms. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą, naudodamas 1310 nm bangos ilgį daugiaskaiduliu pluoštu, ir naudoja LC dvipusę jungtį. Modulis įdėtas į metalinį korpusą, veikia nuo 3,3 V įėjimo ir yra kompaktiškos, lengvos konstrukcijos (apie 3 g). Jis suderinamas su MSA reikalavimus atitinkančiais SFP prievadais ir tinkamas naudoti komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose, kurie priima standartinius SFP 1000BASE-X modulius.

Privalumai

Modulis užtikrina patikimą vienos bangos siuntimą ir priėmimą 1310 nm bangos ilgiu gigabitinėms optinėms linijoms ir palaiko standartinius 1000BASE-X protokolus. Metalinis korpusas suteikia mechaninį tvirtumą ir EMI ekranavimą, o lengva kompaktiška forma supaprastina montavimą į SFP lizdus. Atitiktis MSA specifikacijoms užtikrina platų suderinamumą su įranga, palaikančia standartinius SFP siųstuvus-imtuvus. Modulis sukurtas darbui žema įtampa (3,3 V) ir mažu energijos suvartojimu, tinkamu tankioms tinklų aplinkoms.

Tinka

• Gigabitinio eterneto linijoms (1000BASE-X) per daugiaskaidulį pluoštą
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Trumpo ir vidutinio nuotolio optinėms linijoms iki nurodyto daugiaskaidulio atstumo (apie 2 km suderinamose sistemose)
• SFP prievadų keitimui ar išplėtimui MSA reikalavimus atitinkančioje tinklo įrangoje

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC dvipusė)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Darbinis bangos ilgis: 1310 nm
• Suderinamas pluošto tipas: daugiaskaidulis pluoštas
• Jungtis: LC dvipusė
• Maitinimas: 3,3 V įėjimas
• Korpusas: metalinis
• Svoris: maždaug 3 g

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą SFP prievadą tinklo įrangoje, kai įrenginys yra išjungtas, jei taip rekomenduoja įrangos tiekėjas, arba vadovaukitės karšto keitimo gairėmis, jei palaikoma. Prijunkite LC dvipusį daugiaskaidulio pluošto pataisymo kabelį prie modulio, užtikrindami teisingą siuntimo/priėmimo poliškumą. Patikrinkite linijos būseną ir suderėtą greitį priimančiajame įrenginyje. Jei priimantis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite stebėjimo funkcijas, kad nuskaitytumėte maitinimo įtampą, lazerio srovę, optinę galią ir temperatūrą priežiūros bei trikčių šalinimo tikslais.

Rekomendacijos

Naudokite kokybiškus daugiaskaidulius LC pataisymo laidus ir, kai įmanoma, išbandykite siųstuvą-imtuvą tikslinėje įrangoje, kad patvirtintumėte suderinamumą. Įsitikinkite, kad priimantis įrenginys palaiko 1000BASE-X SFP modulius ir DDM/DOM funkcijas, jei reikalinga nuotolinė diagnostika. Laikykitės optinių siųstuvų-imtuvų naudojimo atsargumo priemonių: nelieskite pluošto galų, laikykite dulkių gaubtelius, kai neprijungta, ir montavimo metu laikykitės ESD saugos procedūrų.
