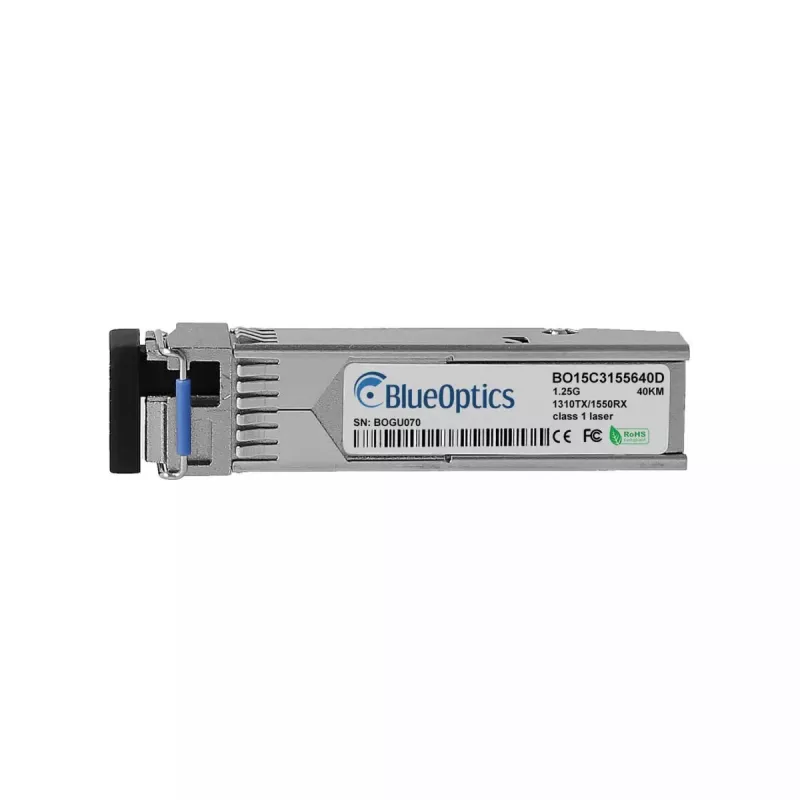

SFP siųstuvo-imtuvo modulis BlueOptics SFP-23AED-BO 1250 Mbit/s sidabrinis

„BlueOptics“ SFP-23AED-BO SFP siųstuvo-imtuvo modulis užtikrina vienmodį šviesolaidinį ryšį 1000BASE-BX-U programoms, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į metalinį korpusą ir maitinamas iš 3,3 V šaltinio, kompaktiškas sidabrinis modulis sveria apie 3 g ir palaiko tiesioginius ryšius iki 40 km atstumu, naudojant LC simpleksinę jungtį. Modulis įgyvendina atskirus siuntimo ir priėmimo bangos ilgius, tinkamus vienmodžiam veikimui, ir atitinka pramonės MSA formos faktoriaus standartus, taikomus SFP prievadams.

Privalumai

Šis SFP modulis užtikrina gigabitinį optinį perdavimą dideliais atstumais, išlaikydamas mažus mechaninius matmenis ir nedidelį svorį. Metalinis korpusas suteikia mechaninį patvarumą ir šilumos išsklaidymą, o modulis suprojektuotas taip, kad būtų suderinamas su įranga, palaikančia atitinkamą BX-U SFP siųstuvo-imtuvo standartą. Pagamintas pagal pramonės MSA specifikacijas, modulis palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kai priimančioji įranga turi tokią sąsają.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į suderinamą SFP lizdą savo komutatoriuje, maršrutizatoriuje arba terpės keitiklyje, kai priimančioji įranga yra išjungta, arba laikydamiesi įrangos gamintojo karšto keitimo procedūros. Prijunkite vienmodį LC simpleksinį šviesolaidinį pataisos laidą tarp šio modulio ir atitinkamo siųstuvo-imtuvo kitame gale, užtikrindami, kad siuntimo ir priėmimo galai naudotų tinkamą bangos ilgio orientaciją BX-U veikimui. Patikrinkite ryšio būseną per priimančiosios įrangos sąsają ir, jei yra, skaitykite DDM/DOM parametrus per valdymo sąsają, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo galią ir priimtą galią bei modulio temperatūrą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simpleksinius pataisos laidus ir laikykitės jungčių švaros praktikų, kad užtikrintumėte optimalų nuotolį ir signalo vientisumą. Įsitikinkite, kad tikslinė įranga palaiko BX-U siųstuvus-imtuvus ir DDM/DOM, jei reikia diagnostinio stebėjimo. Tvarkydami modulį, vadovaukitės įrangos tiekėjo nurodymais dėl karšto prijungimo ir ESD atsargumo priemonių.
