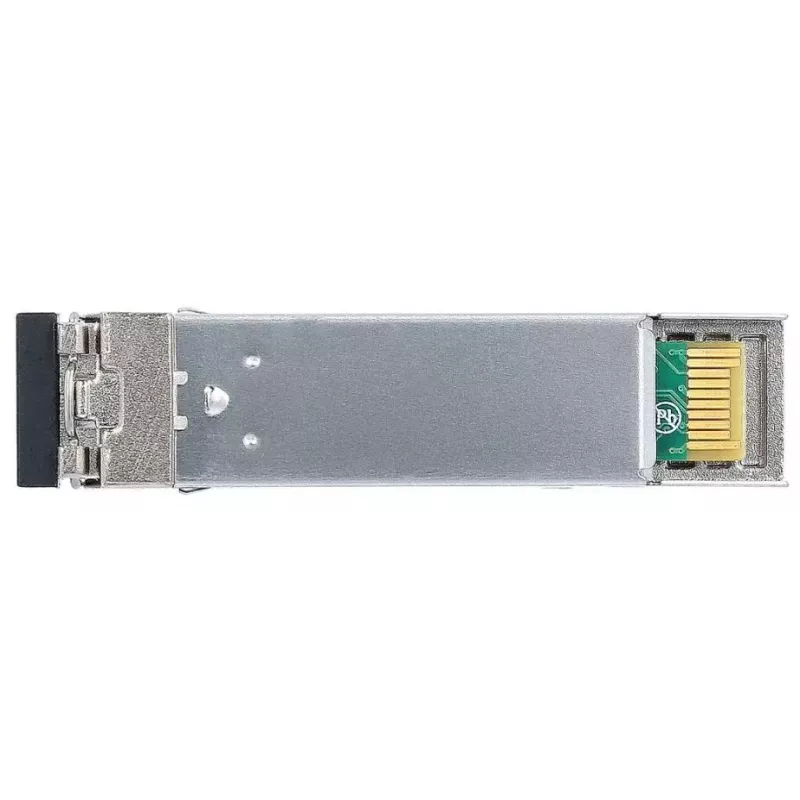

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1G-SX-CT-BO 1250 Mbit/s 850 nm

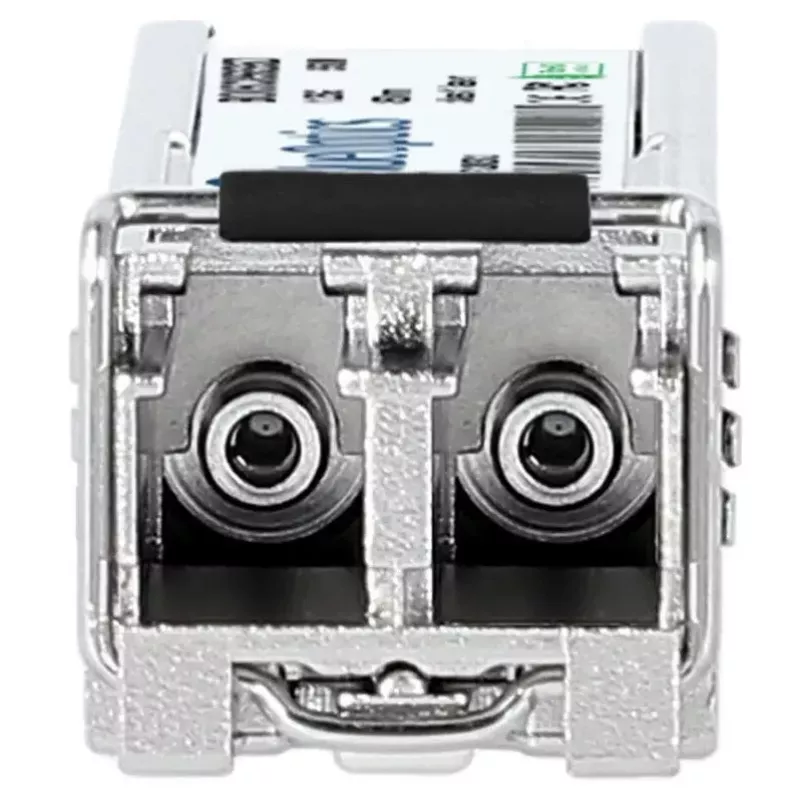

BlueOptics SFP-1G-SX-CT-BO yra vieno prievado SFP šviesolaidinis siųstuvas-imtuvas, skirtas 1000Base-SX programoms. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą, veikia 850 nm bangos ilgiu ir naudoja LC dvipusę jungtį daugiamodėms šviesolaidinėms jungtims. Modulis turi metalinį korpusą, kompaktišką formos faktorių ir 3,3 V maitinimą, todėl tinkamas montuoti į komutatorius, maršruto parinktuvus ir kitus tinklo įrenginius, priimančius SFP modulius.

Privalumai

Šis SFP siųstuvas-imtuvas užtikrina standartizuotą sąveiką su MSA reikalavimus atitinkančiais SFP prievadais ir palaiko vienalaikį siuntimą bei priėmimą atskirais pluoštais per LC dvipusę sąsają. Jo kompaktiškas metalinis gaubtas prisideda prie terminio stabilumo ir patvarumo, o mažas svoris supaprastina tvarkymą ir montavimą. Modulis sukurtas palaikyti Ethernet ir panašius didelės spartos protokolus iki 1,25 Gbit/s daugiamodžiu pluoštu, pasiekiant atstumus, tinkamus 850 nm 1000Base-SX jungtims.

Tinkama

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami įsitikinkite, kad įrenginys palaiko MSA reikalavimus atitinkančius SFP siųstuvus-imtuvus ir 850 nm 1000Base-SX veikimą. Išjungę tinklo sąsajos maitinimą arba vadovaudamiesi įrangos tiekėjo rekomendacijomis, įstatykite modulį į SFP lizdą, kol užsifiksuos. Prijunkite LC dvipusius daugiamodžius pataisomuosius laidus prie siuntimo ir priėmimo prievadų, atkreipdami dėmesį, kad TX ir RX būtų suderinti tarp galinių taškų. Įdėję patikrinkite ryšio būseną ir spartą įrenginio valdymo sąsajoje ir įsitikinkite, kad visi reikalingi programinės įrangos arba prievado nustatymai sukonfigūruoti 1 Gbit/s veikimui.

Rekomendacijos

Naudokite aukštos kokybės OM3/OM4 daugiamodį pluoštą didesniam pasiekiamumui ir atsargai užtikrinti, o kai siųstuvas-imtuvas nenaudojamas, uždėkite dulkių gaubtelius. Patvirtinkite skaitmeninės diagnostikos (DDM/DOM) palaikymą priimančiojoje platformoje, kad, jei yra, būtų galima stebėti optinius parametrus realiuoju laiku, ir montavimo metu laikykitės įrangos gamintojo nurodymų dėl tvarkymo ir elektrostatinės iškrovos.
