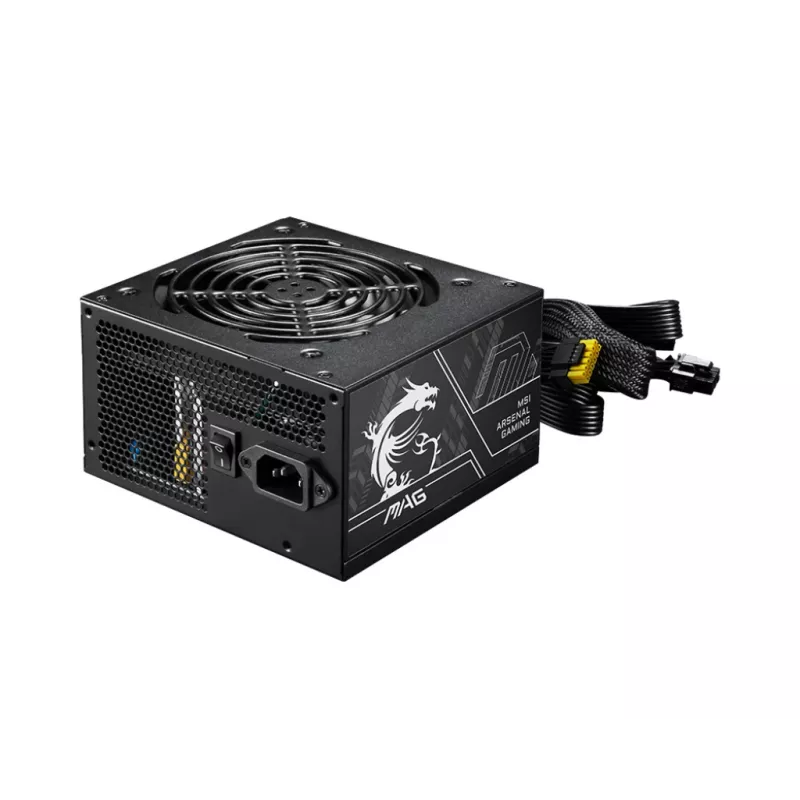

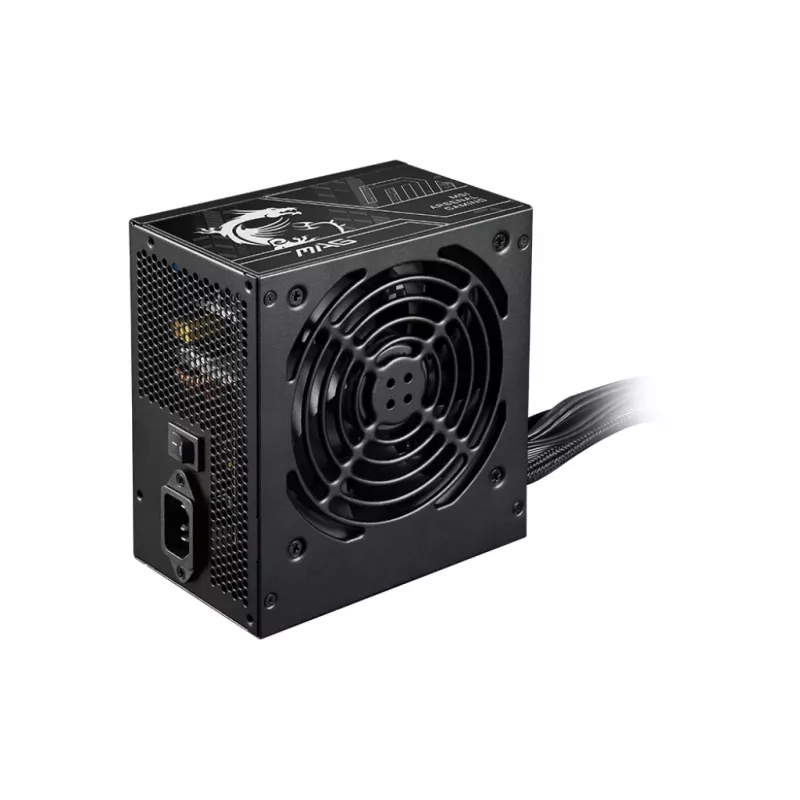

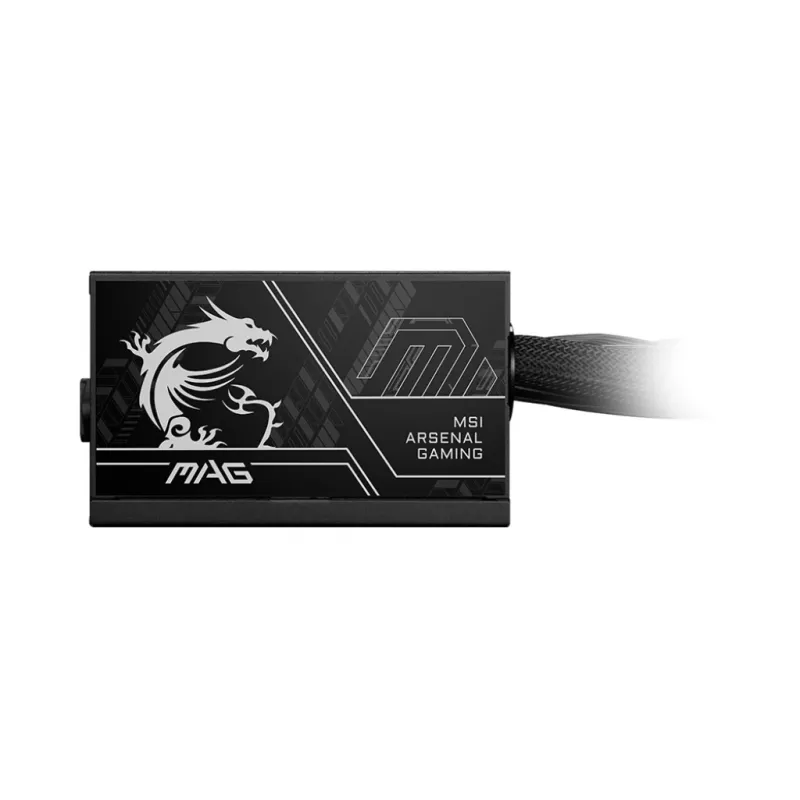

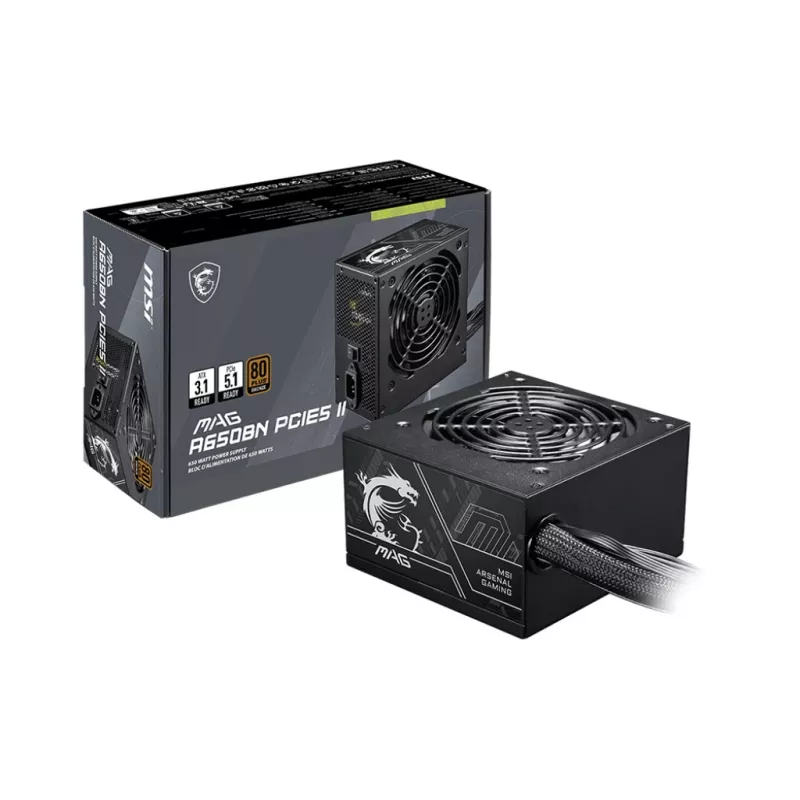

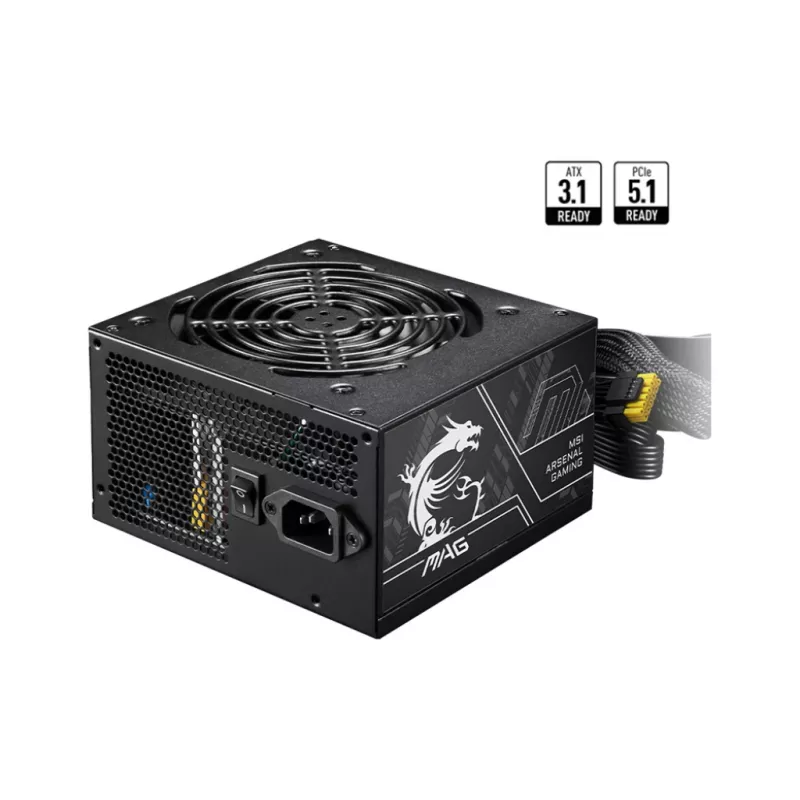

Maitinimo blokas MSI MAG A650BN PCIE5 II 650 W 20+4 pin ATX 80 PLUS Bronze juoda

MSI MAG A650BN PCIE5 II 650W yra ATX 3.1 maitinimo blokas, sukurtas staliniams kompiuteriams, kuriems reikalingas stabilus energijos tiekimas ir šiuolaikinių vaizdo plokščių palaikymas. Jis turi 80 PLUS Bronze efektyvumo sertifikatą, vietinį 12V-2x6 lizdą PCIe 5.1 vaizdo plokštėms, 120 mm hidrodinaminės atramos ventiliatorių aktyviam aušinimui ir DC/DC keitiklį išvesties stabilumui pagerinti. Kompaktiškas ATX korpusas (140 mm gylis, 150 mm plotis, 86 mm aukštis) palengvina montavimą ir kabelių tvarkymą daugelyje korpusų.

Privalumai

Blokas tiekia iki 300 W suderinamai PCIe 5.1 vaizdo plokštei per vietinį 12V-2x6 lizdą, o ant to kabelio yra geltonas kištukas, padedantis atpažinti prastas jungtis. Atitiktis ATX 3.1 standartui leidžia blokui atlaikyti staigius apkrovos šuolius, dvigubai didesnius už bendrą sistemos galią, ir trumpalaikius trigubus energijos poreikius iš GPU. 80 PLUS Bronze sertifikatas rodo iki maždaug 85% efektyvumą, mažinant švaistomą galią ir palaikant našumą. Visos jungtys pagamintos iš vario lydinio, kad atsispirtų oksidacijai ir išlaikytų laidumą esant didelėms srovės apkrovoms. Komplekte esantys kabeliai turi UL saugos sertifikatą. Plokšti juodi kabeliai supaprastina vedimą palei korpuso galą, užtikrinant tvarkingesnį vidinį išdėstymą.

Tinka

• Vidutinio bokšto ir kompaktiškoms ATX sistemoms, kurioms reikalingas ATX 3.1 suderinamumas
• Sistemoms su viena PCIe 5.1 vaizdo plokšte (naudojant vietinę 12V-2x6 / 16 kontaktų 12+4 adapterio konfigūraciją)
• Žaidimų kompiuteriams ir darbo stotims, kurioms reikalinga stabili energija esant trumpalaikėms GPU apkrovos šuoliams
• Sistemoms, kuriose pageidaujami kompaktiški PSU matmenys ir tvarkingas kabelių išdėstymas

Pagrindinės specifikacijos

• Išėjimo galia: 650 W
• Efektyvumo reitingas: 80 PLUS Bronze (apie 85 %)
• Formos faktorius / standartas: ATX 3.1
• PCIe palaikymas: vietinis 12V-2x6 lizdas, skirtas PCIe 5.1 (tiekia iki 300 W GPU)
• Aušinimas: 120 mm hidrodinaminės atramos ventiliatorius
• Topologija: DC/DC keitiklis geresniam įtampos stabilumui
• Kabelių sistema: nemodulinė, plokšti juodi kabeliai
• Jungčių rinkinys: ATX 24 kontaktų (20+4) ×1, CPU 4+4 (8) ×2, PCIe 6+2 (8 kontaktų) ×2, PCIe 12+4 (16 kontaktų) ×1, SATA ×3, Molex ×2
• Apsaugos funkcijos: OCP, OVP, SCP, OPP, UVP
• Matmenys (A×P×G): 86 × 150 × 140 mm

Kaip naudoti

Įdiekite PSU į suderinamą ATX korpusą, laikydamiesi korpuso ir pagrindinės plokštės gamintojo nurodymų. Prijunkite 24 kontaktų ATX ir CPU 4+4 jungtis prie pagrindinės plokštės, o diskus ir išorinius įrenginius prijunkite naudodami pateiktus SATA ir Molex kabelius. Jei naudojate suderinamą PCIe 5.1 vaizdo plokštę, naudokite vietinį 12V-2x6 kištuką arba pateiktą 16 kontaktų (12+4) jungtį, kaip reikalauja GPU; įsitikinkite, kad geltonai pažymėtas kištukas yra visiškai įstatytas, kad išvengtumėte prastų jungčių. Užtikrinkite pakankamą korpuso ventiliaciją, kad 120 mm ventiliatorius galėtų palaikyti aušinimą, ir po pirmojo įjungimo patikrinkite sistemos įtampas.

Rekomendacijos

Naudokite šį PSU sistemose, kuriose reikalingas ATX 3.1 trumpalaikių apkrovų valdymas ir vietinis PCIe 5.1 energijos tiekimas. Pirmenybę teikite korpusams su gera oro cirkuliacija, plokščius kabelius nutieskite už pagrindinės plokštės dėklo, kad pagerintumėte aušinimą, ir prieš naudojant esant didelei apkrovai patikrinkite jungčių įstatymą, ypač geltonai pažymėtą GPU kištuką.
