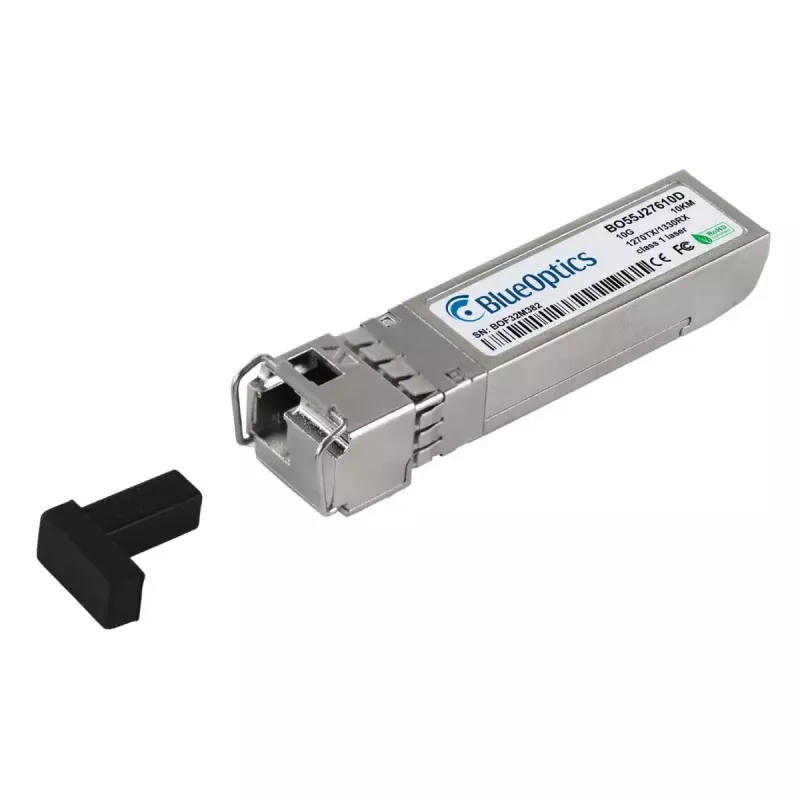

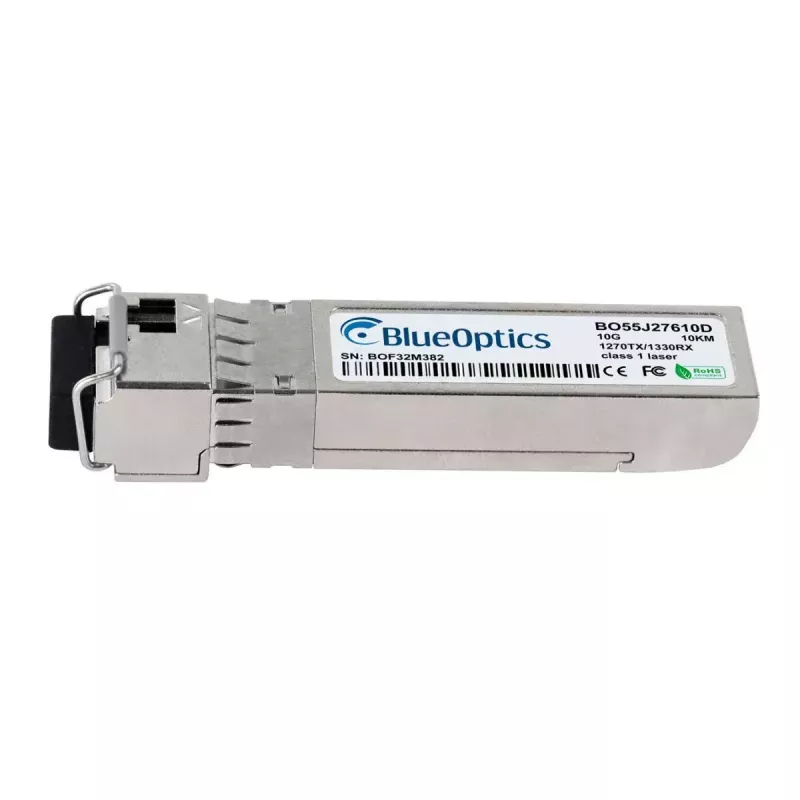

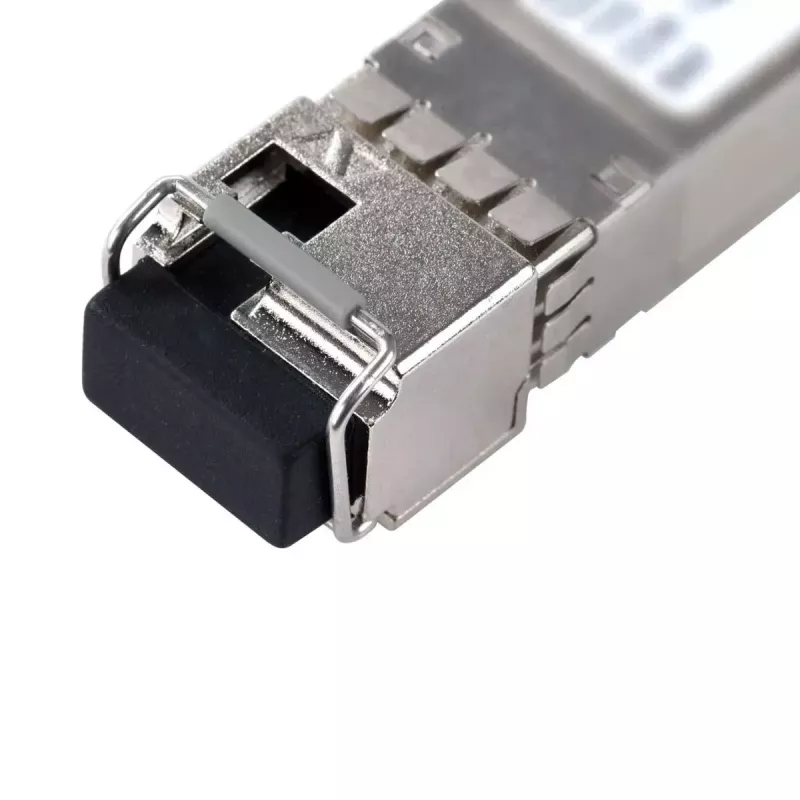

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10GD-BX23-BO 10000 Mbit/s

„BlueOptics SFP-10GD-BX23-BO“ yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 10 Gbit/s jungtims per vienmodį pluoštą. Įmontuotas metaliniame korpuse ir sveriantis apie 3 g, modulis veikia nuo 3,3 V maitinimo šaltinio ir naudoja LC simplex jungtį. Jis įgyvendina dvipusę 10GBASE-BX-U optinę sąsają su siųstuvu ir imtuvu, veikiančiais atskirais bangų ilgiais, skirtais tiesioginėms pluošto jungtims iki palaikomo atstumo, kai naudojama suderinamoje aparatinėje įrangoje.

Privalumai

Šis „BlueOptics“ SFP siųstuvas-imtuvas atitinka MSA mechanines ir elektrines specifikacijas, kad užtikrintų platų suderinamumą su įranga, palaikančia Originalių MRV SFP-10GD-BX23 siųstuvą-imtuvą. Modulis palaiko 10 Gbit/s duomenų perdavimo spartą ir yra pagamintas naudojant aukštos kokybės optinius ir elektroninius komponentus, kad būtų užtikrintas ilgas tarnavimo laikas ir stabilus optinis veikimas. Jis palaiko skaitmeninę diagnostiką (DDM/DOM), leidžiančią realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą, kai priimančioji sistema palaiko šias funkcijas.

Tinka

• 10 Gbit/s jungtims aukštyn ir tiesioginėms jungtims per vienmodį pluoštą
• Komutatoriams, maršrutizatoriams ir saugojimo sistemoms, priimančioms SFP 10G modulius
• Duomenų centrų jungtims, operatorių ir metro tinklams, kuriems reikalingos BX vieno pluošto jungtys
• Aplinkoms, kurioms reikalinga skaitmeninė diagnostika nuotoliniam stebėjimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Duomenų perdavimo sparta: iki 10000 Mbit/s (10 Gbit/s)
• Jungtis: LC simplex (vieno pluošto BX veikimas)
• Optinis veikimas: dvipusis perdavimas ir priėmimas atskirais bangų ilgiais per vienmodį pluoštą
• Maitinimo šaltinis: 3,3 V darbinė įtampa
• Korpusas: metalinis korpusas, sidabrinės spalvos
• Svoris: apie 0,003 kg
• Diagnostika: skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas (MSA SFF-8472), kai palaiko priimantysis įrenginys

Kaip naudoti

Įdėkite SFP-10GD-BX23-BO į laisvą SFP prievadą suderinamoje tinklo įrangoje, kol jis tvirtai užsifiksuos. Prijunkite vienmodį LC simplex pluošto kabelį pagal BX laidų schemą: vienas pluoštas perduoda siuntimo ir priėmimo signalus šiam moduliui skirtais bangų ilgiais. Įsitikinkite, kad priimantysis įrenginys palaiko 10GBASE-BX-U veikimą, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM palaikymą valdymo sąsajoje, kad nuskaitytumėte diagnostikos parametrus. Dirbdami laikykitės standartinių ESD atsargumo priemonių ir prieš perduodant gamybinį srautą palaukite trumpo jungties susiderinimo intervalo po įdėjimo.

Rekomendacijos

Naudokite aukštos kokybės vienmodį pluoštą ir LC kabelius iš patikimų gamintojų, kad pasiektumėte nurodytą diapazoną ir našumą. Prieš diegdami patikrinkite aparatinės įrangos suderinamumo sąrašus savo komutatoriui ar maršrutizatoriui ir išbandykite pavyzdinį modulį savo aplinkoje, jei reikalingas sąveikumas su konkrečių tiekėjų platformomis.
