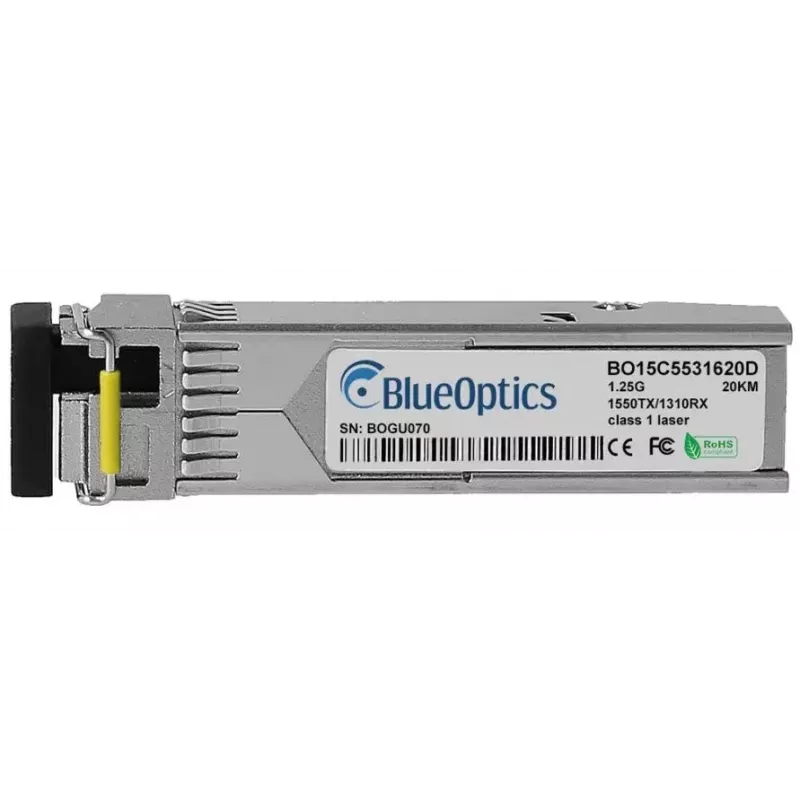

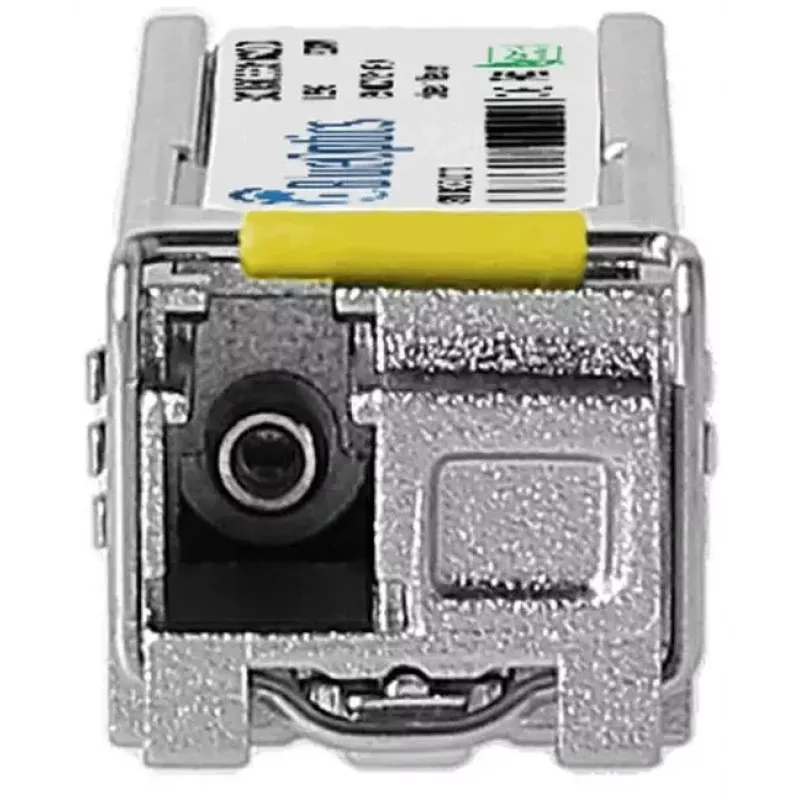

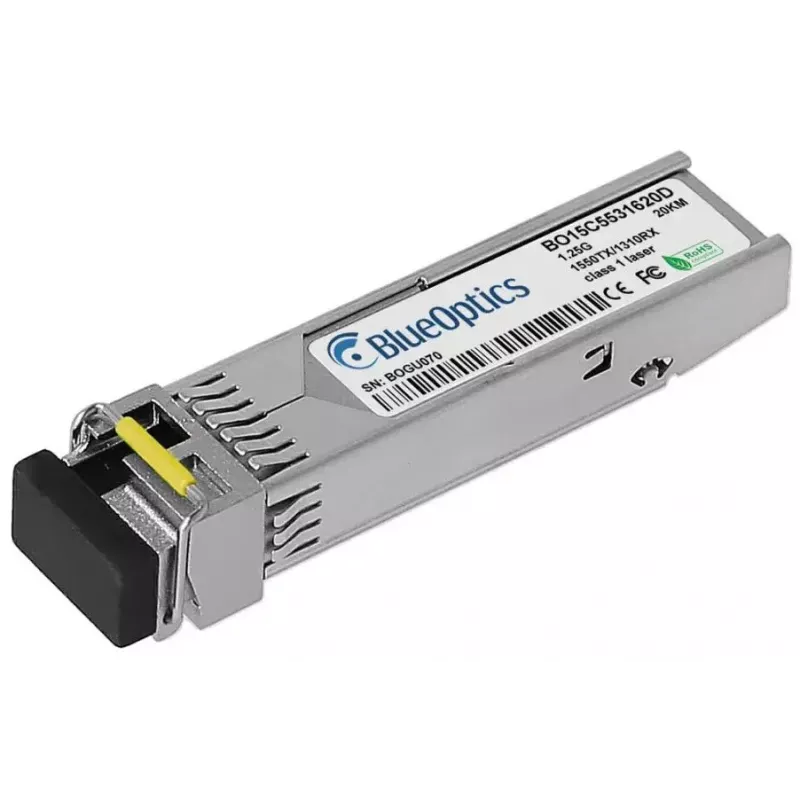

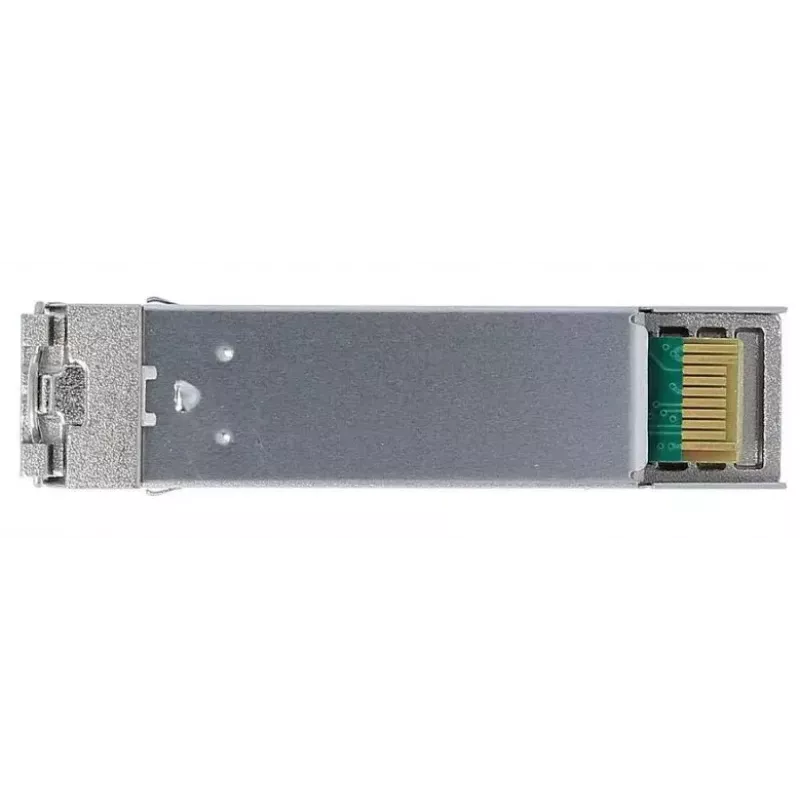

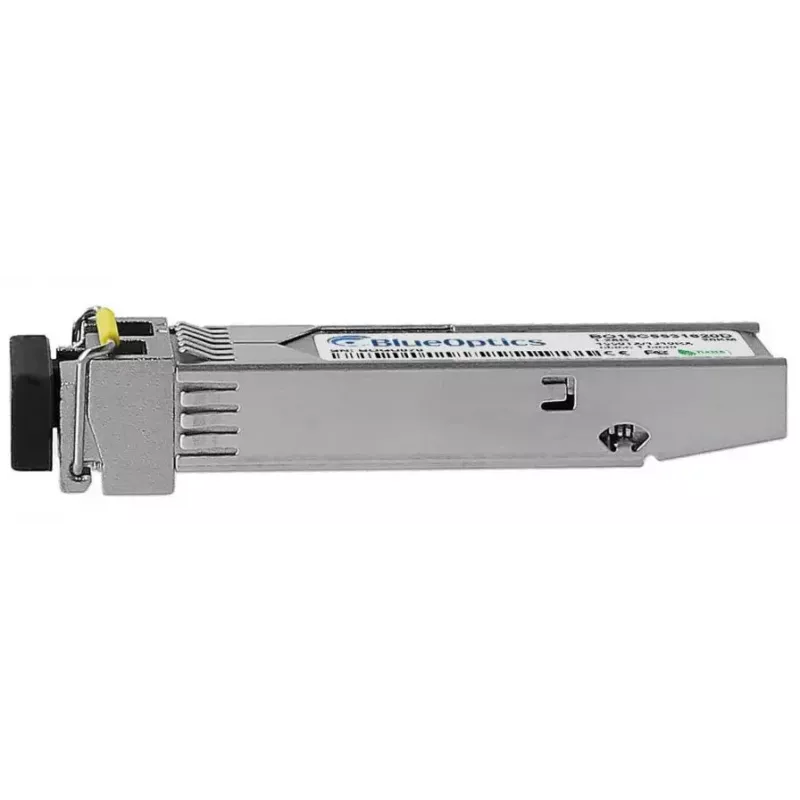

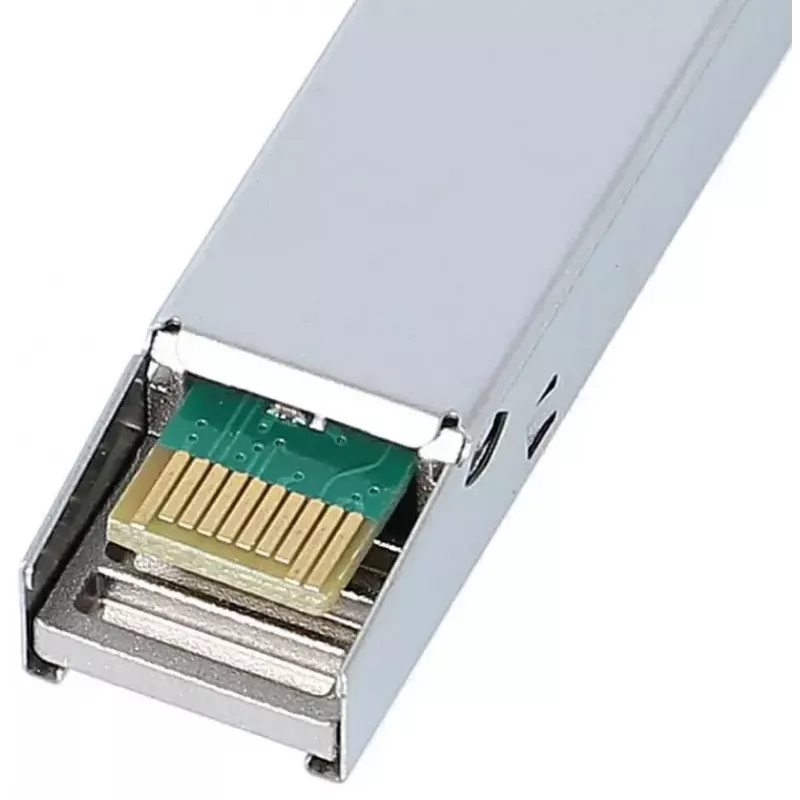

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10B-CM-BO 1250 Mbit/s

„BlueOptics SFP-10B-CM-BO 1250 Mbit/s“ yra kompaktiškas šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas vienmodėms šviesolaidinėms jungtims. Įdėtas į metalinį korpusą su plieno apdaila ir sveriantis tik 20 g, šis modulis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą ir veikia nuo 3,3 V maitinimo. Turėdamas LC simplex optinį jungiamumą ir atitikdamas SFP / MS A mechaninius formos faktorius, modulis skirtas naudoti tinklo įrangoje, kuri priima standartinius SFP siųstuvus-imtuvus.

Privalumai

Modulis siūlo standartizuotą SFP sąsają lengvam karštojo prijungimo įdiegimui ir platų suderinamumą su komutatoriais, maršrutizatoriais ir saugojimo sistemomis, priimančiomis SFP modulius. Jo metalinis korpusas užtikrina mechaninį patvarumą ir EMI ekranavimą, o mažas svoris ir nedidelis formos faktorius sumažina vietos ir aušinimo reikalavimus. Sukurtas pagal pramonės MSA gaires, jis palaiko patikimą optinį perdavimą vienmode skaidula ir apima skaitmeninės diagnostikos (DDM/DOM) galimybę, kai palaikoma priimančiosios aparatinės įrangos, realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkį, išvesties ir priimamą galią bei temperatūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į suderinamą tinklo įrenginio SFP lizdą, kai įrenginys įjungtas arba pagal priimančiosios įrangos karštojo prijungimo gaires. Prijunkite LC simplex vienmodį komutacinį kabelį prie modulio optinio prievado; užtikrinkite tinkamą suporavimą vienos skaidulos BX veikimui (suderintus Tx/Rx bangos ilgius tarp siųstuvų-imtuvų). Patikrinkite, ar priimančiasis įrenginys atpažįsta modulį ir, jei reikia, įjunkite arba patikrinkite DDM/DOM stebėjimą įrenginio valdymo sąsajoje. Stebėkite įrenginio ir jungties būsenos LED indikatorius arba valdymo konsolę, kad patvirtintumėte jungties veikimą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simplex pataisos laidus ir, diegdami vienos skaidulos BX modulius, užtikrinkite, kad nuotolinis siųstuvas-imtuvas atitiktų reikiamą Tx/Rx bangos ilgių išdėstymą. Patikrinkite, ar priimančiojo įrenginio programinė įranga palaiko trečiųjų šalių SFP modulius ir DDM/DOM, jei reikalingas diagnostinis stebėjimas. Laikykitės standartinių skaidulos tvarkymo procedūrų: laikykite jungtis švarias, venkite staigių lenkimų ir pritvirtinkite kabelius, kad išvengtumėte siųstuvo-imtuvo apkrovos. Norint pasiekti didesnį atstumą ir optimalų veikimą, įdiekite pagal įrangos gamintojo optinio biudžeto ir jungties nuostolių skaičiavimus.
