TNC jungtis DeLOCK 90016 RG-174 RG-316 užspaudimui

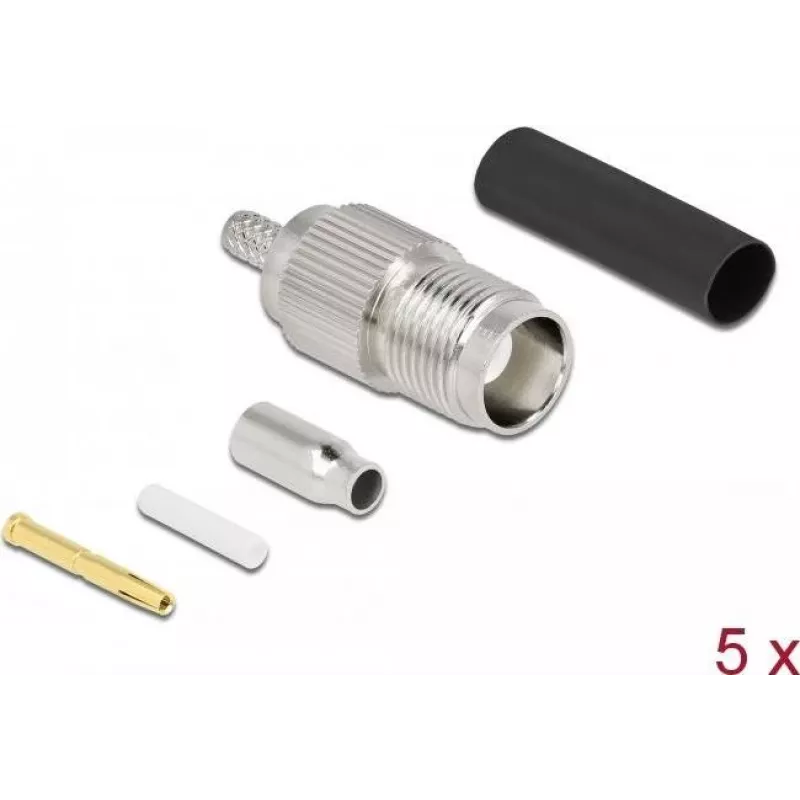

DeLOCK TNC jungtis su atitinkamu susitraukiančiu vamzdeliu skirta naudoti radijo dažnių technologijoje koaksialiniams kabeliams sujungti. Ji suprojektuota specialiai RG-174 ir RG-316 kabelių užspaudimui ir užtikrina 50 Ω varžą su nikeliuotais kontaktais, užtikrinančiais patikimą elektrinį sujungimą ir atsparumą korozijai. Kompaktiški matmenys (12 mm plotis × 30 mm gylis × 12 mm aukštis) leidžia jungtį naudoti ribotos erdvės įrenginiuose; pakuotėje yra penkios vienodos jungtys.

Privalumai

TNC jungtis palaiko standartizuotą 50 Ω varžą ir turi nikeliuotus kontaktus, užtikrinančius ilgaamžiškumą ir stabilų signalo perdavimą. Jos užspaudimo konstrukcija užtikrina patikimą mechaninį ir elektrinį sujungimą su RG-174 ir RG-316 koaksialiniais kabeliais. Maža forma supaprastina naudojimą ankštuose mazguose, o pridėtas susitraukiantis vamzdelis pagerina įtempimo sumažinimą ir aplinkos apsaugą ties sujungimo vieta.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-174 arba RG-316 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki rekomenduojamų ilgių užspaudimo kontaktui. Užmaukite susitraukiantį vamzdelį ir užspaudimo įvorę ant kabelio, įkiškite centrinį laidininką į kontaktą ir užspauskite kontaktą bei įvorę naudodami tinkamą užspaudimo įrankį, atitinkantį jungties dydį. Uždėkite jungties korpusą ant mazgo, kaitinkite susitraukiantį vamzdelį, kad užfiksuotumėte įtempimo sumažinimą, ir patikrinkite mechaninį bei elektrinį vientisumą po surinkimo.

Rekomendacijos

Naudokite užspaudimo įrankį ir štampus, atitinkančius DeLOCK TNC kontaktų matmenis, ir patikrinkite kabelio nuėmimo ilgius pagal jungties gamintoją. Po surinkimo patikrinkite vientisumą ir varžą, kad užtikrintumėte teisingą įrengimą ir išlaikytumėte RF našumą.
