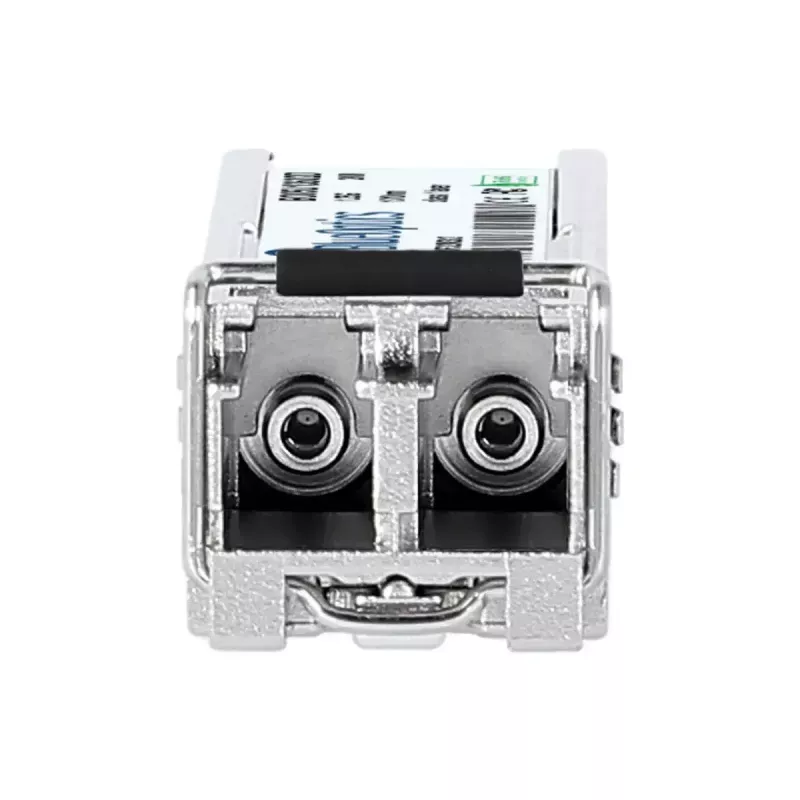

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1000BASEX-BO šviesolaidinis LC Aliuminis 20 g

„BlueOptics SFP-1000BASEX-BO“ yra šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1,25 Gbps optinėms jungtims. Jis naudoja LC dvipusę optinę jungtį, turi aliuminio korpusą ir sveria maždaug 20 g. Modulis atitinka SFP formos faktoriaus standartus ir yra skirtas įdėti į suderinamą tinklo įrangą, kad būtų galima užtikrinti vienmodžio ar daugiamodžio šviesolaidžio jungtis, priklausomai nuo siųstuvo-imtuvo varianto ir tinklo konstrukcijos.

Privalumai

Kompaktiška modulio SFP sąsaja suteikia karštojo prijungimo siųstuvo-imtuvo galimybę komutatoriams, maršrutizatoriams ir saugojimo sistemoms, o aliuminio korpusas užtikrina mechaninę apsaugą ir šilumos išsklaidymą. Svoris apie 0,02 kg, todėl siųstuvas-imtuvas yra lengvas ir tinkamas tankiai įrangai išdėstyti. LC jungties tipas plačiai naudojamas šviesolaidžio įrenginiuose, todėl modulis suderinamas su įprastais pataisymo kabeliais ir šviesolaidinėmis panelėmis. Įrenginys palaiko standartinius 1 G optinio tinklo protokolus, kai naudojamas palaikomoje aparatinėje įrangoje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite maitinimą arba vadovaukitės karštojo keitimo instrukcijomis savo aparatinei įrangai, tada įdėkite SFP siųstuvą-imtuvą į suderinamą SFP lizdą, kol jis užsifiksuos. Prijunkite LC dvipusius šviesolaidinius pataisymo kabelius prie modulio LC jungties, užtikrindami, kad siuntimo ir priėmimo šviesolaidžiai būtų tinkamai orientuoti. Po įdiegimo patikrinkite ryšio būseną per pagrindinio įrenginio valdymo sąsają ir įsitikinkite, kad prievadas derasi dėl numatomo 1 G ryšio greičio. Jei yra, įjunkite skaitmeninį diagnostikos stebėjimą pagrindiniame įrenginyje, kad nuskaitytumėte optinius parametrus.

Rekomendacijos

Naudokite gamintojo rekomenduojamus LC pataisymo kabelius ir prieš diegdami patikrinkite aparatinės įrangos suderinamumą. Venkite per didelio šviesolaidinių kabelių lenkimo, užtikrinkite švarias jungčių galus, kad išvengtumėte signalo praradimo, ir perskaitykite tinklo įrangos dokumentaciją dėl karštojo prijungimo procedūrų ir DDM/DOM palaikymo, kad pasiektumėte diagnostinius duomenis.
