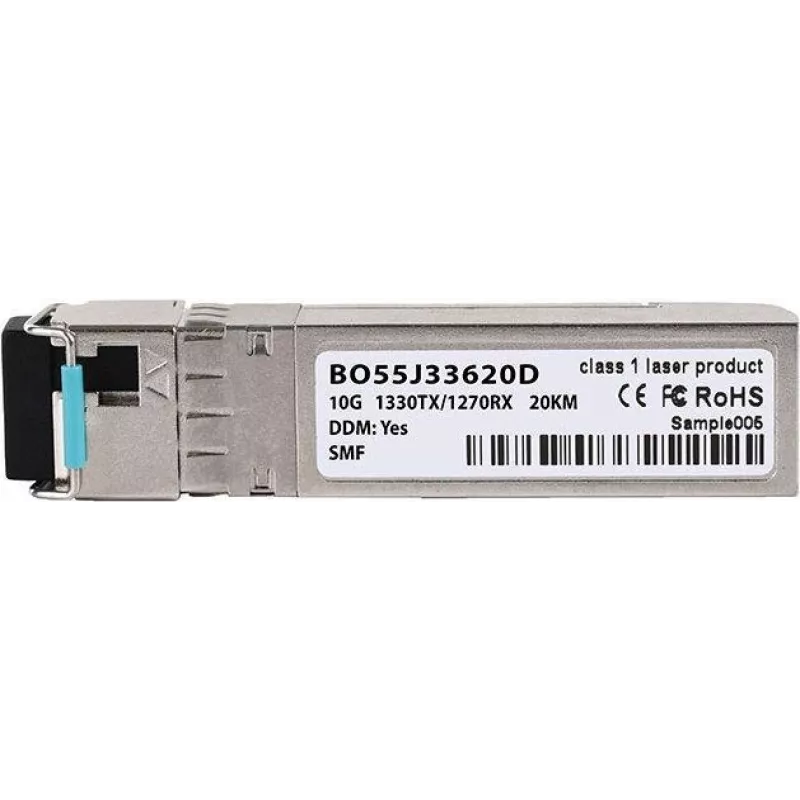

SFP siųstuvo-imtuvo modulis BlueOptics SFP-P-5ADH-20-BO 10000 Mbit/s SFP+

„BlueOptics SFP-P-5ADH-20-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas 10 Gbit/s Ethernet ir suderinamoms didelės spartos optinėms programoms. Modulis yra metaliniame korpuse, sveria tik 3 g, veikia esant 3,3 V įtampai ir palaiko vienmodžio pluošto jungtis iki 20 000 m atstumu, naudojant LC simplex jungtį. Jis įgyvendina 10GBASE-BX-D funkcionalumą su atskiromis perdavimo ir priėmimo bangomis dvipusiam perdavimui vienu pluoštu ir palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM) realaus laiko ryšio būsenai stebėti.

Privalumai

Modulis užtikrina 10 Gbit/s duomenų perdavimo našumą kartu su kompaktišku metaliniu korpusu, kuris garantuoja mechaninį tvirtumą ir šiluminį stabilumą. Palaikymas ilgų atstumų vienmodžio pluošto jungtims iki 20 km leidžia lanksčiai kurti tinklus miesto ir tolimojo ryšio segmentuose. Integruota skaitmeninė diagnostinė stebėsena supaprastina nuotolinę diagnostiką, pranešdama apie tokius parametrus kaip maitinimo įtampa, lazerio poslinkio srovė, siunčiama ir gaunama galia bei temperatūra.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP+ modulį į suderinamą SFP+ prievadą ant komutatoriaus, maršrutizatoriaus ar kito tinklo įrenginio, galinčio priimti siųstuvus-imtuvus, kai įrenginys išjungtas arba laikantis gamintojo karšto keitimo nurodymų. Prijunkite vienmodį LC pataisos laidą tarp suderintų BX-D siųstuvų-imtuvų (vienas sukonfigūruotas 1270 nm perdavimui / 1330 nm priėmimui, o papildantis įrenginys – atvirkščiai), kad sukurtumėte dvipusę vieno pluošto jungtį. Patikrinkite jungties parametrus ir DDM rodmenis per priimančiojo įrenginio valdymo sąsają, kad patvirtintumėte tinkamą veikimą.

Rekomendacijos

Naudokite kokybiškus vienmodžius LC pataisos laidus ir, jei įmanoma, pataisos skydus arba siųstuvų-imtuvų poras, patikrintas dėl BX-D bangų atitikimo, kad pasiektumėte nurodytą 20 km atstumą. Įsitikinkite, kad priimančioji įranga palaiko SFP+ modulius ir DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykitės gamintojo nurodymų dėl ESD apsaugos ir tinkamo įdėjimo/išėmimo, kad išvengtumėte pažeidimų.
