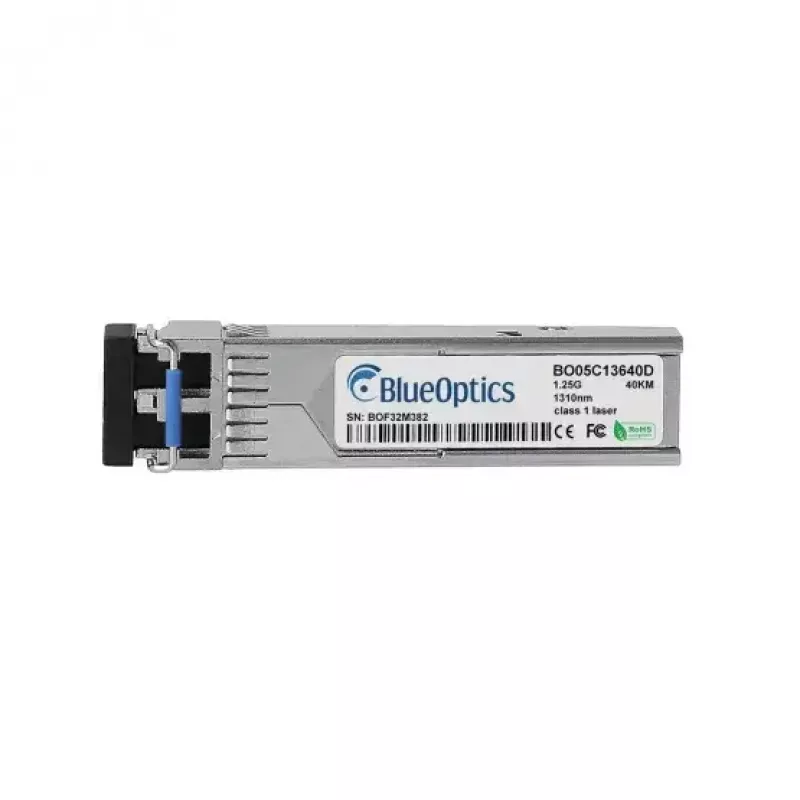

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1000-SM13-10-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-1000-SM13-10-BO yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-LH programoms. Jis palaiko didžiausią 1250 Mbit/s duomenų perdavimo spartą ir veikia 1310 nm bangos ilgiu su 3,3 V maitinimu. Modulis yra kompaktiškas ir lengvas (apie 40 g) bei užtikrina patikimą optinį perdavimą dideliais atstumais, naudodamas SFP formos faktorių ir LC dvipusius sujungimus, suderinamus su MSA standartais.

Privalumai

Šis siųstuvas-imtuvas pasižymi didelio nuotolio vienmodžiu veikimu, palaikydamas iki 10 000 m perdavimo atstumą esant 1310 nm, todėl galima užmegzti šviesolaidinius ryšius tarp tinklo įrenginių be elektromagnetinių trukdžių. Jo SFP formos faktorius užtikrina galimybę įdiegti karštojo prijungimo būdu į komutatorius, maršrutizatorius ir kitą tinklo įrangą, priimančią MSA suderinamus modulius. Modulio sidabrinis korpusas ir pramoniniai standartiniai jungtys supaprastina integravimą į esamą šviesolaidinę infrastruktūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics SFP-1000-SM13-10-BO į laisvą SFP prievadą suderinamoje tinklo įrangoje, kai įrenginys įjungtas arba išjungtas, pagal įrangos vadovą. Prijunkite LC dvipusius pataisų laidus prie siųstuvo-imtuvo ir atitinkamos šviesolaidinės infrastruktūros, užtikrindami teisingą siuntimo / priėmimo orientaciją. Patikrinkite ryšio būseną priimančiajame įrenginyje ir, jei reikia, sukonfigūruokite sąsajos nustatymus. Jei priimantis įrenginys palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), įjunkite arba nuskaitykite diagnostinius parametrus per įrenginio valdymo sąsają, kad stebėtumėte maitinimo įtampą, lazerio poslinkį, optinę galią ir temperatūrą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC dvipusius pataisų laidus ir laikykitės poliškumo nurodymų, kad pasiektumėte optimalų atstumą ir signalo kokybę. Įsitikinkite, kad tikslinė įranga palaiko 1000BASE-LH SFP modulius ir, jei reikia, DDM/DOM funkcijas. Įrenginiams dideliais atstumais patikrinkite viso šviesolaidžio slopinimą ir, įdiegę, apsvarstykite šviesolaidžio testavimą, kad užtikrintumėte ryšio našumą.
