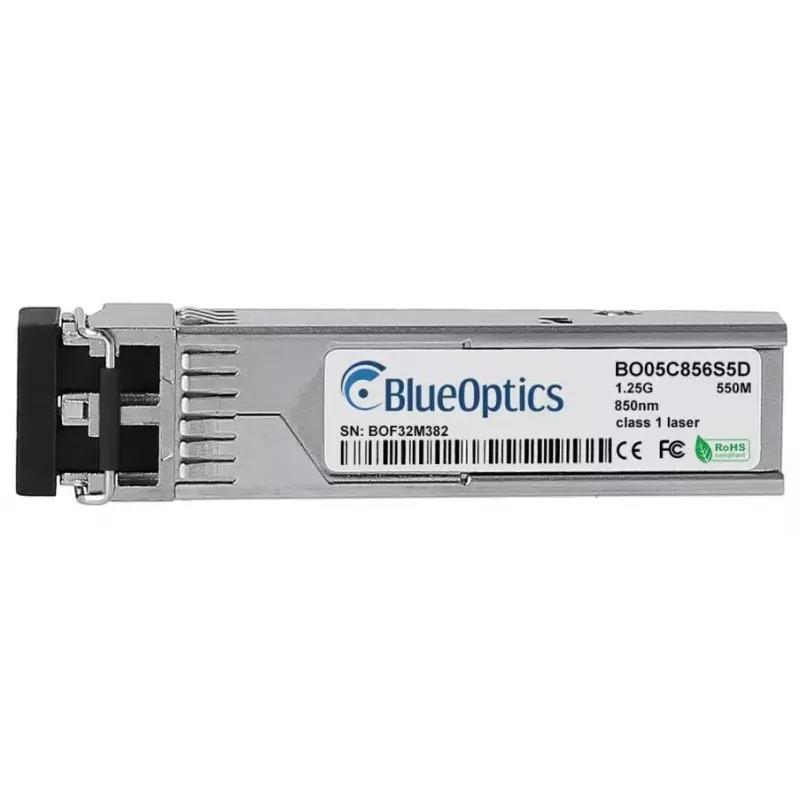

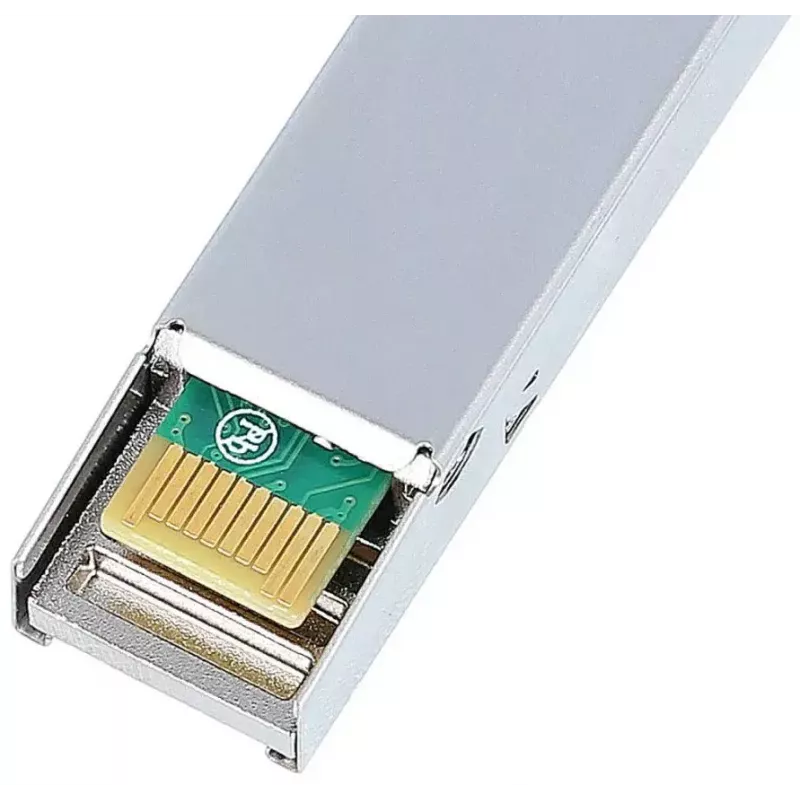

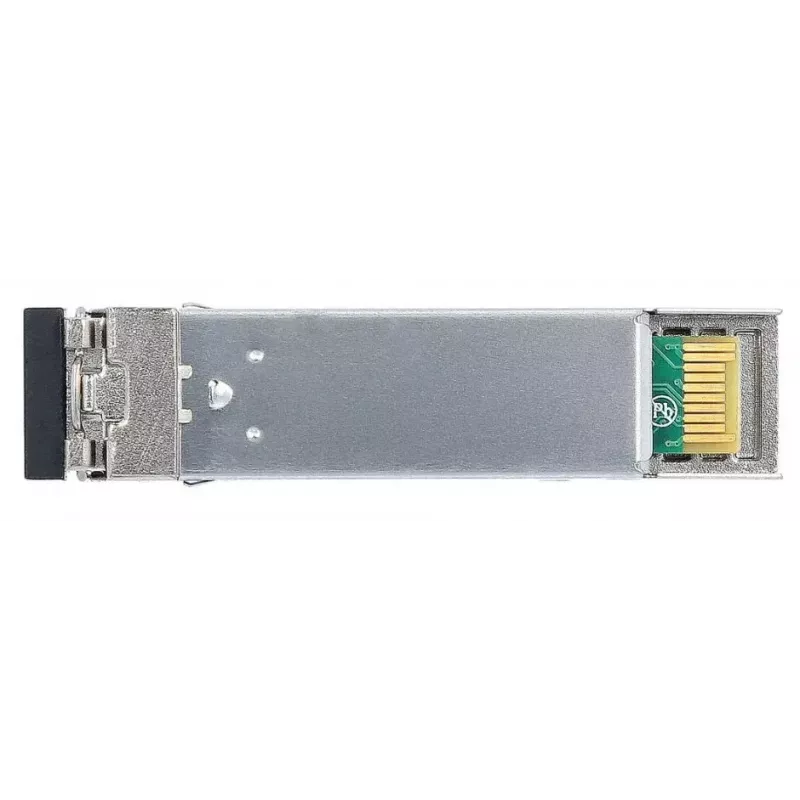

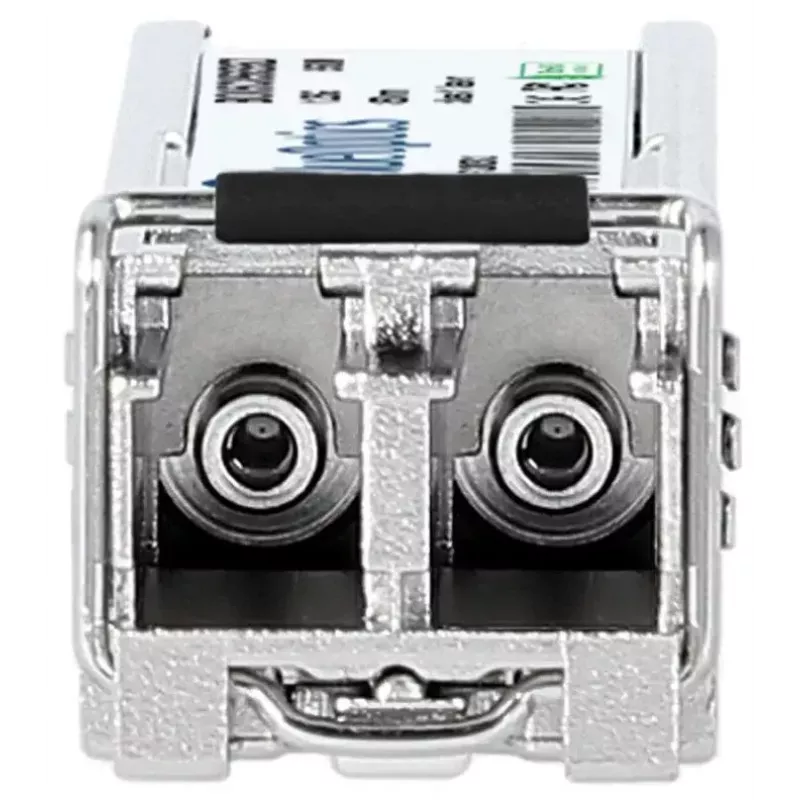

SFP siųstuvo-imtuvo modulis BlueOptics R9Q43A-BO 1250 Mbit/s 850 nm

BlueOptics R9Q43A-BO SFP siųstuvo-imtuvo modulis sukurtas trumpojo nuotolio šviesolaidinėms jungtims ir palaiko didžiausią 1250 Mbit/s duomenų perdavimo spartą. Veikdamas 850 nm bangos ilgiu, šis kompaktiškas modulis yra patvariame metaliniame korpuse, priima LC šviesolaidines jungtis ir maitinamas 3,3 V įtampa. Didžiausias pasiekiamumas iki 550 m per daugiamodį pluoštą ir lengva 20 g konstrukcija leidžia jį montuoti komutatoriuose, medijos keitikliuose ar kitoje su SFP suderinamoje tinklo įrangoje, kur reikalingos patikimos didelės spartos jungtys.

Privalumai

Modulis turi standartizuotą SFP formos faktorių, kad būtų lengva įdiegti karštojo prijungimo būdu, ir sidabrinį metalinį korpusą, užtikrinantį mechaninę apsaugą ir šilumos išsklaidymą. Jo 850 nm bangos ilgis ir 1250 Mbit/s sparta atitinka įprastas eterneto ir šviesolaidinio kanalo sąsajas trumpojo nuotolio jungtims. Mažas svoris ir kompaktiški matmenys supaprastina tvarkymą ir sumažina važiuoklės modulių apkrovą montavimo metu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami išjunkite priimančiojo įrenginio maitinimą, jei įranga nepalaiko karštojo prijungimo. Nuimkite apsauginius dulkių gaubtelius nuo LC jungties ir įkiškite SFP modulį į atitinkamą SFP lizdą, kol spragtelėdamas užsifiksuos. Prijunkite LC šviesolaidinį komutacinį kabelį, užtikrindami teisingą poliškumą ir saugų skaidulų išvedžiojimą, kad išvengtumėte lenkimo viršijant gamintojo rekomenduojamą spindulį. Po įkišimo įjunkite įrenginio maitinimą arba leiskite karštajam prijungimui būti atpažintam; patikrinkite ryšio būsenos šviesos diodus arba valdymo sąsają, ar ryšys sėkmingai užmegztas.

Rekomendacijos

Naudokite daugiamodį šviesolaidinį kabelį, atitinkantį modulio bangos ilgį, kad pasiektumėte optimalų nuotolį; venkite per didelio skaidulinių kabelių lenkimo ar įtempimo; laikykite jungčių galinius paviršius švarius, kad išlaikytumėte signalo kokybę. Prieš diegdami patikrinkite suderinamumą su priimančiojo įrenginio palaikomais SFP moduliais ir programine įranga.
