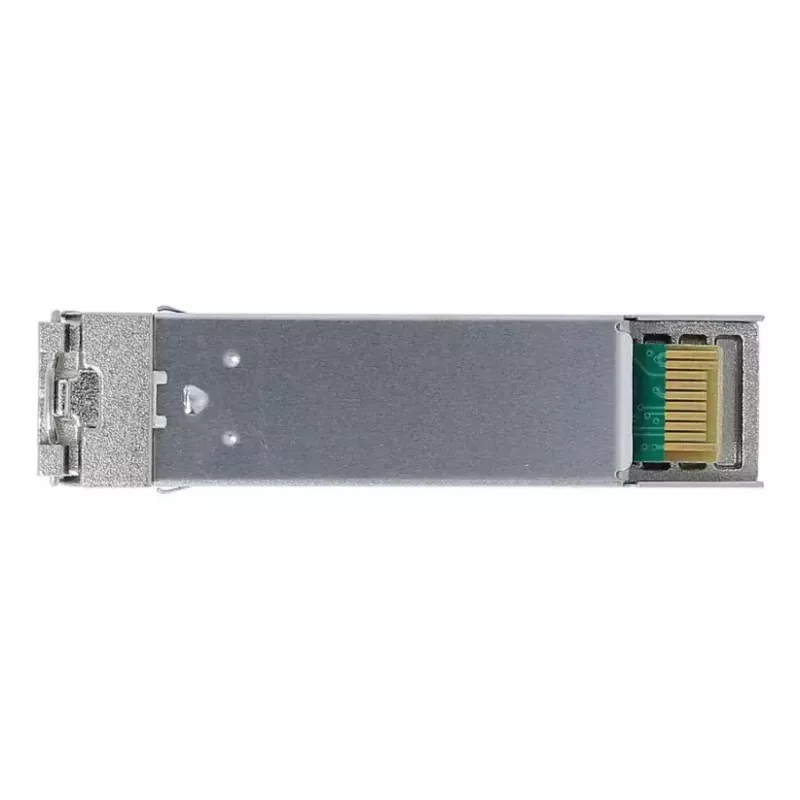

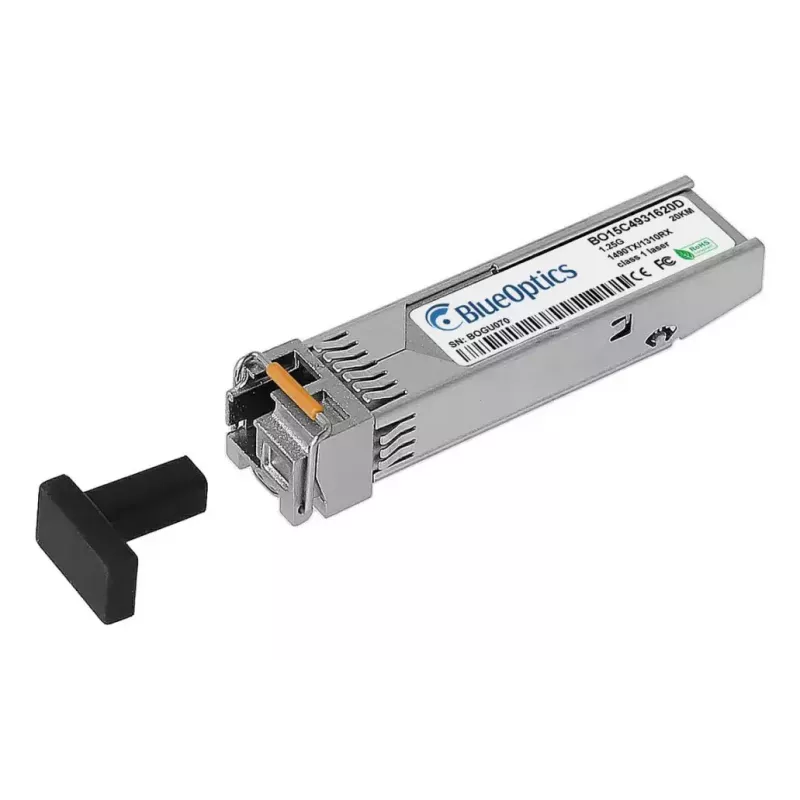

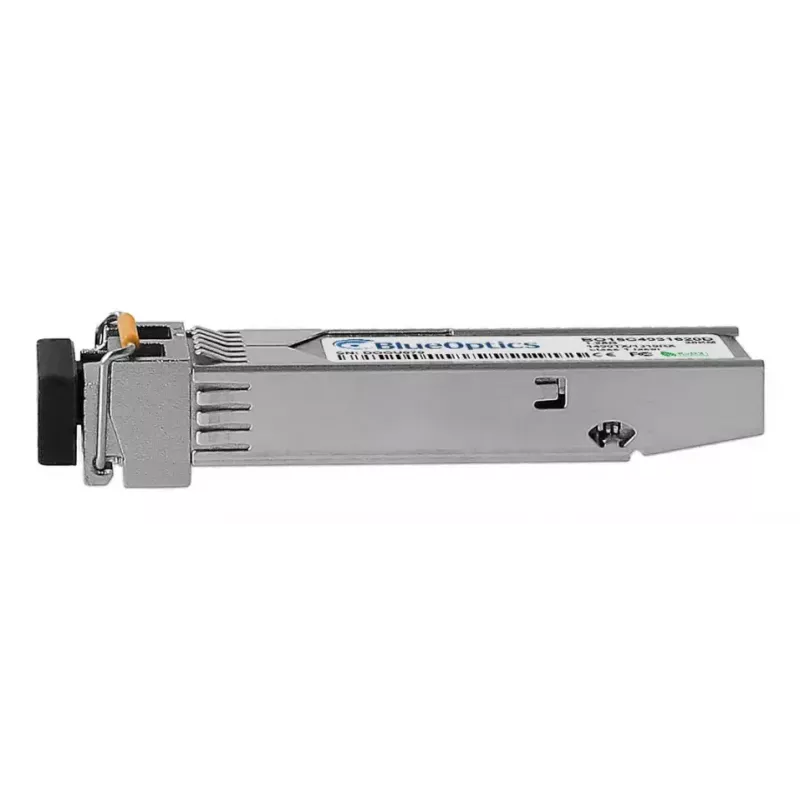

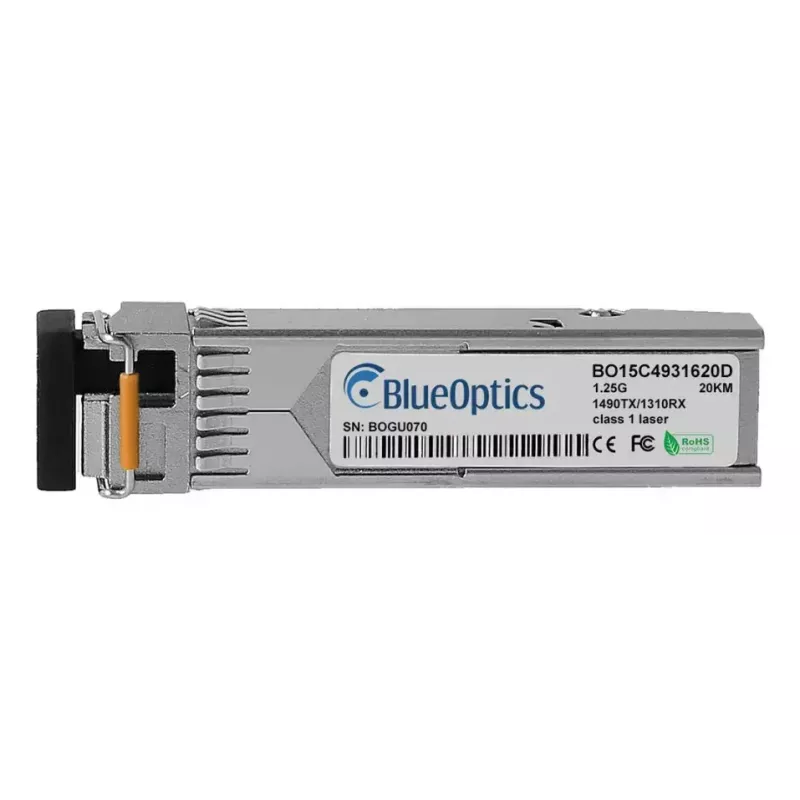

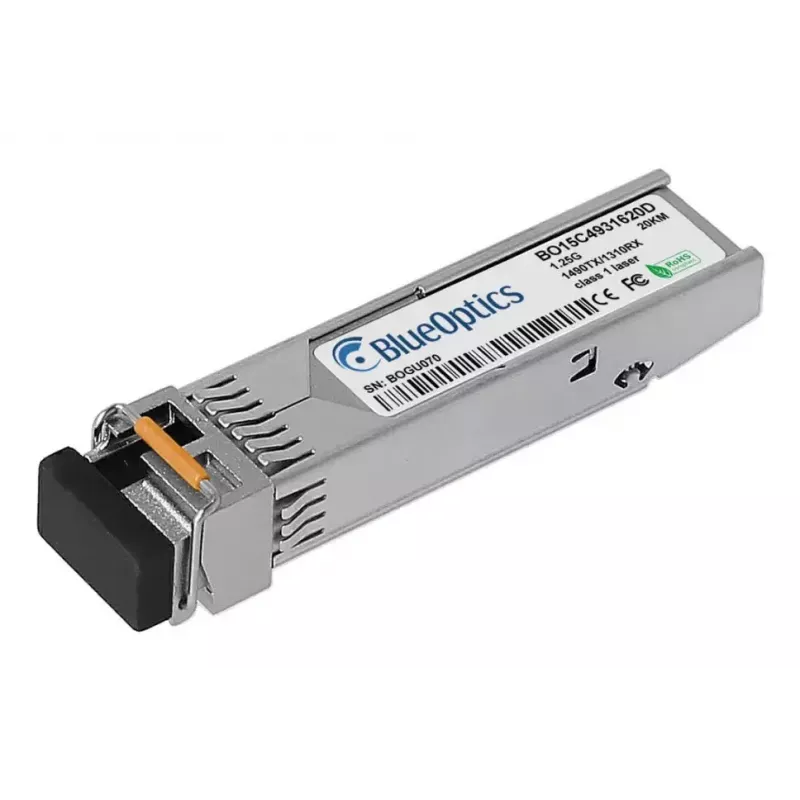

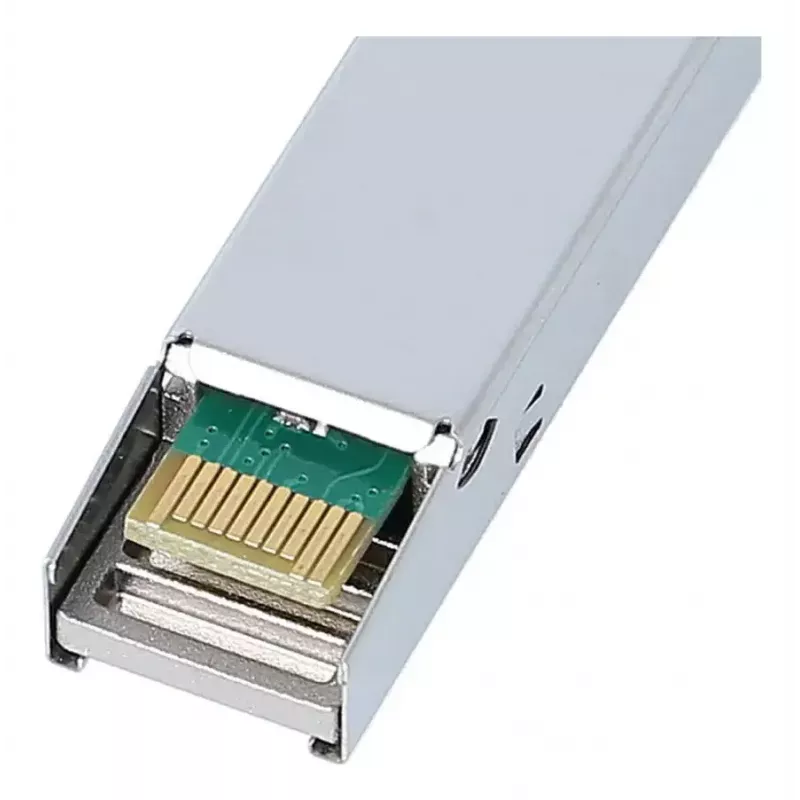

SFP siųstuvo-imtuvo modulis BlueOptics ISFP-GIG-BX-D-BO 1250 Mbit/s

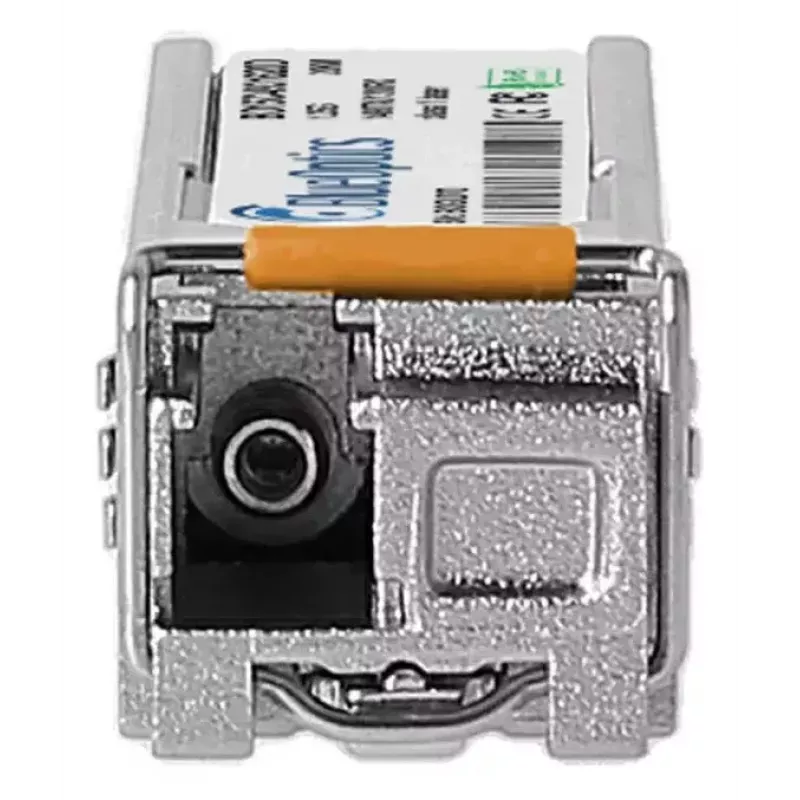

„BlueOptics ISFP-GIG-BX-D-BO“ yra vienmodės skaidulos SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-D ryšio linijoms, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s, o veikimo nuotolis – iki 20 km. Modulis pagamintas metaliniame (sidabrinės spalvos) korpuse, naudoja LC simplex jungtį ir yra kompaktiškos, lengvos konstrukcijos – sveria 20 g. Jis palaiko atskirus siuntimo ir priėmimo bangos ilgius (1310 nm perdavimas / 1490 nm priėmimas), skirtus vienos skaidulos dviejų krypčių veikimui, ir atitinka MSA reikalavimus atitinkančias mechanines bei optines specifikacijas, užtikrinančias platų suderinamumą su palaikoma tinklo įranga.

Privalumai

Modulis užtikrina 1,25 Gbit/s optinį pralaidumą vienmodėje skaiduloje su simplex LC sąsaja, leidžiančia vykdyti dvipusį ryšį viena skaidula. Jo metalinis korpusas suteikia mechaninį patvarumą, išlaikant mažą svorį, o konstrukcija atitinka pramonės MSA standartus, kad būtų užtikrintas sąveikumas su suderinamais komutatoriais, maršruto parinktuvais ir saugojimo sistemomis. Siųstuvas-imtuvas palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kai priimančioji platforma suteikia tą sąsają, leidžiančią realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics ISFP-GIG-BX-D-BO“ į suderinamo įrenginio SFP lizdą, vadovaudamiesi įrenginio gamintojo įdėjimo ir išėmimo procedūromis. Prijunkite vienmodį LC pataisų kabelį prie modulio ir prie atitinkamo nuotolinio siųstuvo-imtuvo arba pataisų skydo; įsitikinkite, kad perdavimo / priėmimo orientacija atitinka nuotolinį galą. Patikrinkite ryšio būseną priimančiajame įrenginyje ir, jei yra, įjunkite arba nuskaitykite DDM/DOM parametrus iš valdymo sąsajos, kad galėtumėte stebėti optinius ir elektrinius parametrus. Montuodami laikykitės elektrostatinės iškrovos (ESD) prevencijos nurodymų ir venkite pernelyg didelio skaidulos lenkimo, kad išlaikytumėte signalo kokybę.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisų kabelius ir, jei įmanoma, pataisų skydus, kad pasiektumėte optimalų nuotolį ir signalo našumą. Įsitikinkite, kad priimančiosios aparatinės įrangos programinė įranga arba tvarkyklė palaiko trečiųjų šalių SFP modulius ir DDM/DOM prieigą, jei reikalingas stebėjimas. Kad būtų užtikrintas ilgalaikis patikimumas, naudokite modulį įrenginio temperatūros diapazone ir periodiškai tikrinkite DDM metrikas, kad anksti aptiktumėte gedimus.
