SFP siųstuvo-imtuvo modulis BlueOptics BTI-SFP-GBD10L-55/31S-BO 1250 Mbit/s

„BlueOptics“ BTI-SFP-GBD10L-55/31S-BO yra 1250 Mbit/s SFP siųstuvo-imtuvo modulis, skirtas vienmodėms skaidulinėms jungtims, naudojant LC (UPC) simpleksinę jungtį. Jis įgyvendina 1000BASE-BX-U optinį standartą su atskirais siųstuvo ir imtuvo bangos ilgiais (TX 1550 nm / RX 1310 nm), leidžiantis pilną dvipusį skaidulinį ryšį viena gija iki 20 km atstumu. Modulis atitinka MSA formos faktoriaus ir elektrines specifikacijas, veikia nuo 3,3 V maitinimo šaltinio, maksimali srovė 0,28 A, ir yra skirtas integruoti į tinklo įrangą, palaikančią SFP įdedamus siųstuvus-imtuvus.

Privalumai

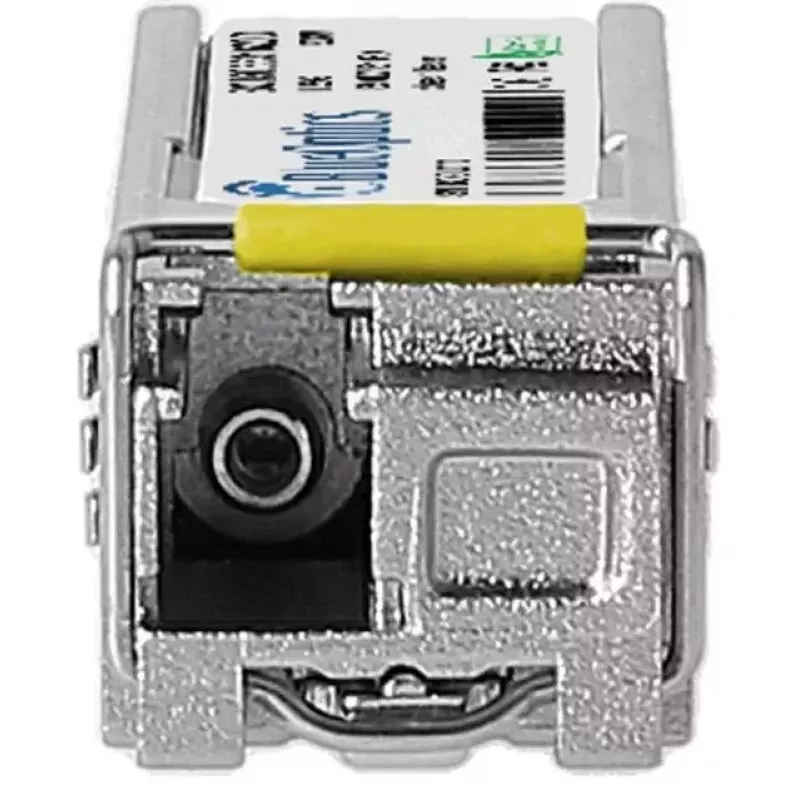

„BlueOptics“ SFP modulis užtikrina suderinamumą su įprastomis „Telco Systems“ platformomis ir kitais įrenginiais, priimančiais standartinius MSA SFP siųstuvus-imtuvus, leidžiant pakartotinai naudoti ir keistis tarp komutatorių, maršrutizatorių ir saugojimo sistemų. Sukurtas pagal pramonės standartus, jis palaiko skaitmeninės diagnostikos stebėjimą (DDM/DOM), skirtą realiuoju laiku nuskaityti maitinimo įtampą, lazerio poslinkio srovę, siuntimo išėjimo galią, priėmimo įėjimo galią ir temperatūrą, palengvinant nuotolinę diagnostiką. Kompaktiškas sidabrinio metalo korpusas ir LC jungtis užtikrina patikimą optinę sąsają su mažais įterpimo nuostoliais ir ilgu eksploatacijos laiku, tinkamu nepertraukiamam tinklo veikimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite „BlueOptics“ SFP siųstuvą-imtuvą į suderinamos tinklo įrangos SFP prievadą, kol pagrindinis įrenginys įjungtas, pagal pardavėjo instrukcijas. Prijunkite tinkamą vienmodį LC komutacinį kabelį prie siųstuvo-imtuvo LC simpleksinio lizdo ir kitą galą prijunkite prie atitinkamo siųstuvo-imtuvo ar pataisos skydelio. Įsitikinkite, kad TX ir RX kryptys sutampa tarp suporuotų modulių (TX vienoje pusėje į RX kitoje). Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį ir, jei palaikoma, įgalinkite arba skaitykite DDM/DOM parametrus iš tinklo valdymo sąsajos, kad stebėtumėte veikimo būseną.

Rekomendacijos

Norint patikimai veikti dideliais atstumais, naudokite mažų nuostolių vienmodžius pataisos laidus ir laikykite jungčių galinius paviršius švarius. Patvirtinkite įrenginio suderinamumą ir programinės/programinės aparatinės įrangos palaikymą trečiųjų šalių SFP moduliams pagrindinėje įrangoje. Jei reikia diagnostikos, įsitikinkite, kad pagrindinis įrenginys palaiko DDM/DOM, kad galėtumėte pasiekti realaus laiko optinius ir elektrinius parametrus.
